Sistema de ensaio de vibração aleatória Máquina de ensaio de vibração eletromagnética Sine Sweep

Sistema de ensaio de vibração aleatória Máquina de ensaio de vibração eletromagnética Sine Sweep

Nome da marca: Sinuo
Número do modelo: SN553-EV440VT2012SMW-GP VCSusb-2
MOQ: 1
Condições de pagamento: T/T
Capacidade de abastecimento: 10 conjuntos por mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate (Cost Additional)
Força Máxima de Excitação Senoidal:
Pico de 4000 kg/h
Força máxima de excitação aleatória:
4000Kgf rms
Faixa de frequência:
1 ‰ 3000 Hz
Deslocamento máximo:
100 mm p-p
Velocidade Máxima:
2.0m/s
Aceleração máxima:
100G ((980 m/s2)
Diâmetro movente da bobina:
F440 mm
Escapamento do fluxo:
< 10 gauss
Detalhes da embalagem:
Embalagem para exportação
Habilidade da fonte:
10 conjuntos por mês
Destacar:

Máquina de ensaio de vibração de varredura sinusal

,

Máquina de ensaio de vibração eletromagnética

,

Máquina de ensaio de vibração eletromagnética de varredura sinusal

Descrição do produto




Sistema de Teste de Vibração Aleatória Máquina de Teste de Vibração Eletromagnética com Varredura Senoidal



Padrões e Cláusulas Cumpridas




A Sinuo pode fornecer-lhe todo o esquema de excitação e teste, e provar a qualidade dos produtos para si de acordo com as normas nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.



Visão Geral do Produto




Apresentando o SN553-EV440VT2012SMW-GP, um sistema de teste de vibração eletromagnética de alto desempenho, adaptado para fabricantes que buscam confiabilidade absoluta em seus componentes. Seja para validar peças aeroespaciais, módulos automotivos ou eletrônicos, este sistema garante a conformidade com GB, GJB, MIL, ISO, IEC, ASTM e outros padrões globais.
Esta solução completa integra um agitador eletromagnético de alta força, sistema de centralização inteligente, amplificador de potência digital e controlador de vibração de última geração. Projetado para precisão, repetibilidade e condições extremas, simula vibrações da vida real, como varredura senoidal, aleatória e testes de choque em uma faixa de frequência de 1~3000Hz.
Se você está projetando para segurança, durabilidade ou aprovação regulatória, este sistema garante que seu produto prospere onde outros falham.



Parâmetros Técnicos




Força máxima de excitação senoidal 4000Kgf pico
Força máxima de excitação aleatória 4000Kgf rms
Força máxima de excitação por impacto 8000Kgf pico
Faixa de Frequência 1~3000 Hz
Deslocamento máximo 100 mm p-p
Velocidade máxima 2,0 m/s
Aceleração máxima 100G (980 m/s2)
Frequência de ressonância de primeira ordem 2500 Hz ± 5%
Carga útil 1000 kg
Frequência de isolamento de vibração 2,5 Hz
Diâmetro da bobina móvel Φ440 mm
Peso da bobina móvel 60kg
Vazamento de fluxo <10 gauss
Momento excêntrico admissível >500 N.m
Tamanho do equipamento 1400mm × 980mm × 1230mm (excluindo plataforma de expansão vertical)
Peso do equipamento 2800Kg
Amplificador de potência de comutação digital LA-40K
Potência de saída 50KVA
Tensão de saída 110Vrms
Corrente de saída 500Arms
SNR ≥70dB
Tamanho do amplificador 910mm × 620mm × 2050mm
Sistema de proteção servo
Função Temperatura, pressão do vento, excesso de deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, perda de fase de entrada
Controlador de vibração digital VCSusb-2
Configuração de hardware 2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controle Senoidal, aleatório, choque clássico
Computador de controle Computador de marca original com monitor LCD
Software Operação em inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Ele pode gerar automaticamente relatórios de teste WORD. Ele pode exibir, armazenar os sinais e dados e definir parâmetros de teste e analisar funções.
Sensor de aceleração LTE C04A07

Faixa de frequência: 1-8000Hz

Sensibilidade: 30mv/g

Faixa de temperatura: -40 - 160℃



Detalhes

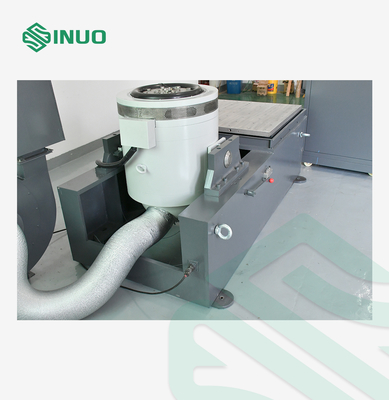

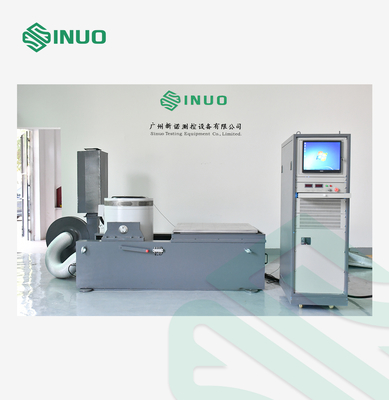

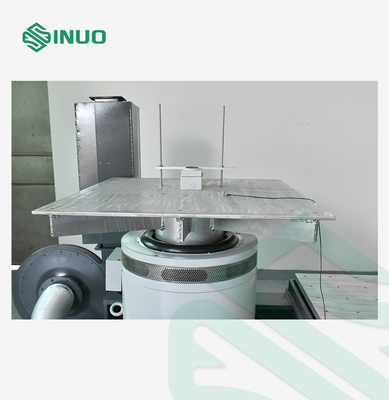

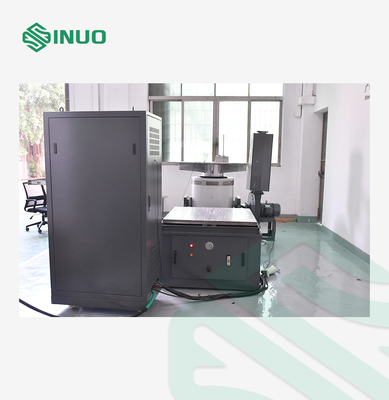

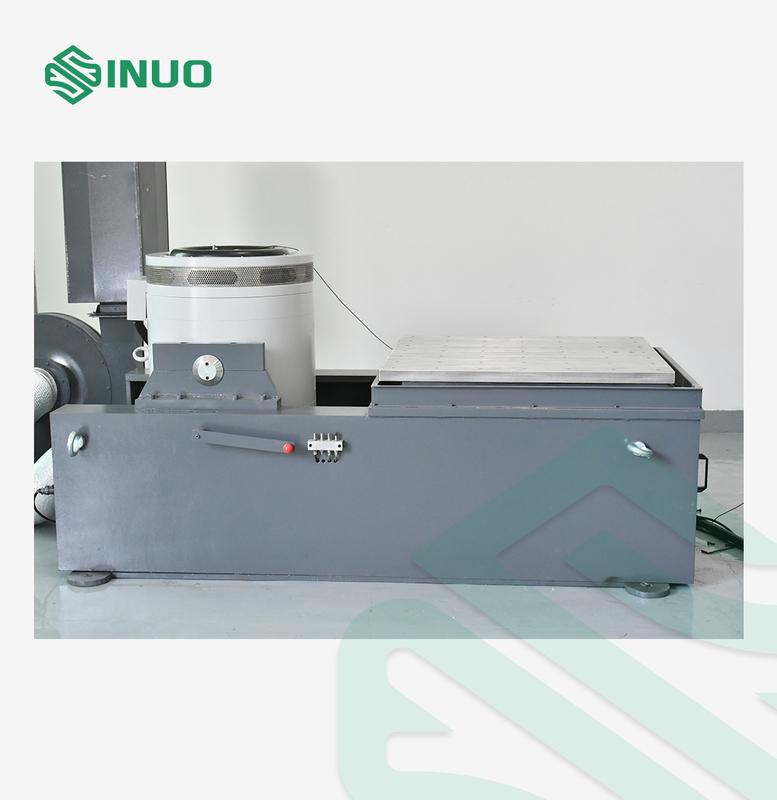

Sistema de ensaio de vibração aleatória Máquina de ensaio de vibração eletromagnética Sine Sweep 0Sistema de ensaio de vibração aleatória Máquina de ensaio de vibração eletromagnética Sine Sweep 1
