Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1013
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 CONJUNTOS/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Tabela aplicada:

Tabela 5

Figuras aplicadas:

Fig13, fig14

Norma aplicada:

IEC 62196-1

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Configuração do peso:

165-750N

Método de operação:

Operação manual

Estação de teste:

Única estação

plugues de teste:

Personalizado

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

30 CONJUNTOS/Mês

Destacar:

Aparelho de ensaio IEC 62196-1

Aparelho de ensaio de verificação da força de retenção

Aparelho de ensaio de verificação da força de retirada

Descrição do produto

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1

Normas e cláusulas cumpridas

Este equipamento de ensaio é conforme com a norma IEC 62196-1:2022, secção 14.1.5, 14.1.6, fig13, fig14.

Visão geral dos equipamentos

É utilizada para verificar a força de tração necessária quando a tomada da tampa de ensaio é retirada da tomada e do dispositivo de bloqueio.

Parâmetros técnicos

Uma força de retirada

A tomada da tomada do VE com comutação ou o conector do veículo com comutação com bloqueio são fixados no suporte do aparelho mostrado na figura 13 da norma IEC 62196-1:2022 com o eixo de separação vertical,e o movimento do acessório de acasalamento é para baixo.

A força de tração da tomada deve satisfazer os requisitos do quadro seguinte.

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1 0

B.1 Aparelho de controlo da força de tracção:

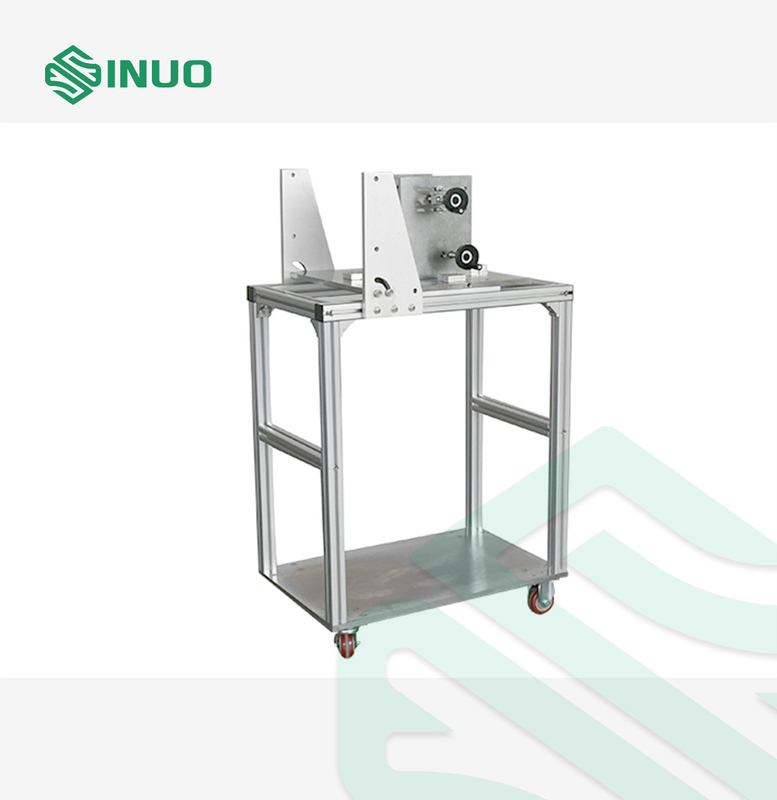

Este dispositivo é constituído principalmente pelo dispositivo de instalação, o dispositivo de fixação, o peso principal, o peso suplementar e o tapete de ensaio.A pinça de tração é substituída por um contrapeso, o gancho de peso é ligado directamente ao tapete de ensaio e o dispositivo para segurar a amostra é configurado.

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1 1

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1 2

Figura 1

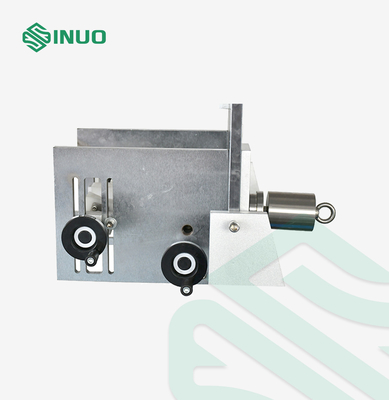

B.2 Verificação do dispositivo de bloqueio:

Aparelho de ensaio de verificação da força de tração e do fecho IEC 62196-1 4
