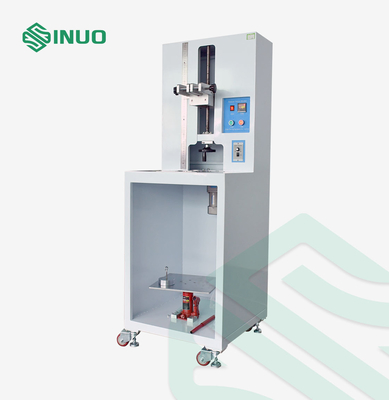

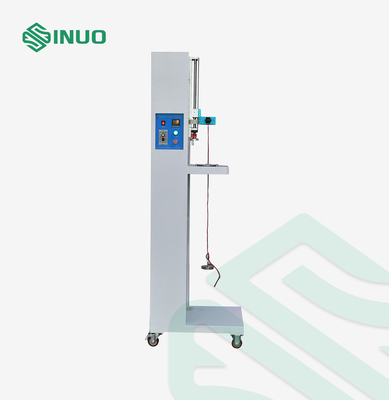

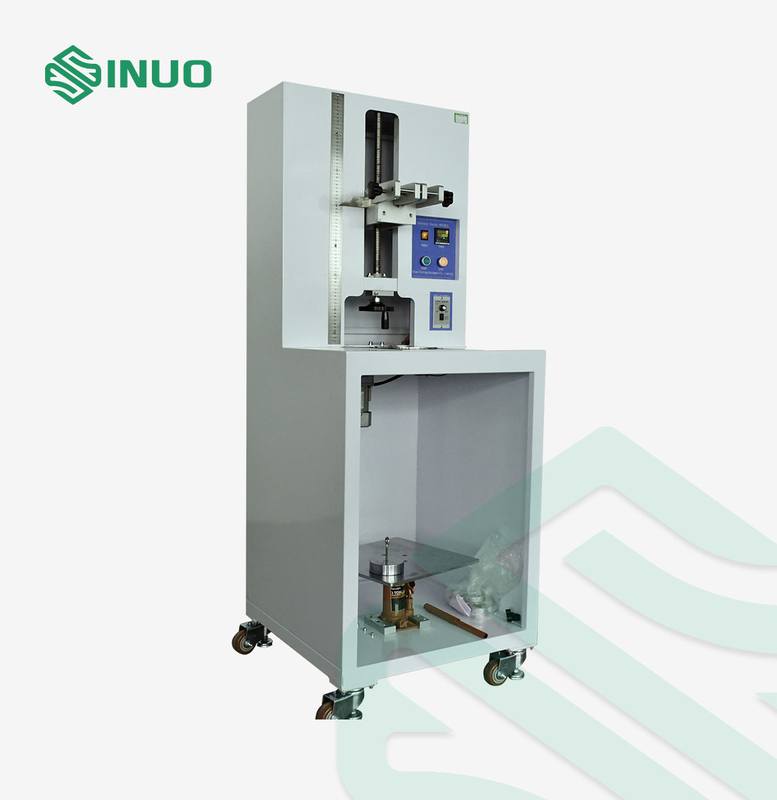

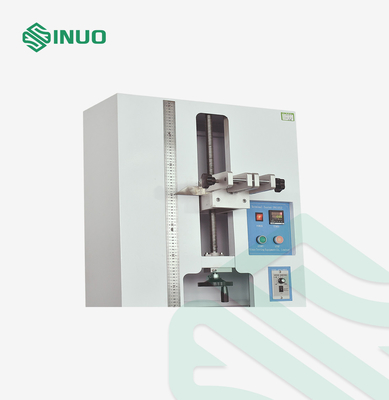

IEC 62196-1 Equipamento de ensaio de conectores de veículos elétricos Testeiro mecânico de terminais

IEC 62196-1 Equipamento de ensaio de conectores de veículos elétricos Testeiro mecânico de terminais

Nome da marca:	Sinuo
Número do modelo:	SNQC1012
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Estação:

Única estação

Peso do equipamento:

260 kg

Diâmetro do Revestimento:

6.5~44,5 mm

Diâmetro de rotação:

75 mm /76 mm

Velocidade do trabalho:

10±2 rpm, 9±1 rpm, ajustável

Distância de altura:

260 ~ 660 mm

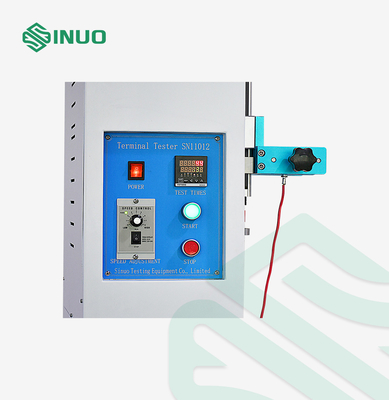

Métodos de controlo e de funcionamento:

Controle elétrico, operação de botão

Dimensões do equipamento:

1000 × 700 × 1400 ((mm) W × D × H

Detalhes da embalagem:

embalagem para exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Teste mecânico de terminais IEC 62196-1

Equipamento de ensaio de conectores EV

Descrição do produto

IEC 60884-1 Equipamento de ensaio de conectores de terminais mecânicos de 75 mm para veículos elétricos

Normas e cláusulas cumpridas

Conforme a norma IEC 60884-1:2006, secção 12.2.5Cláusula 12.3.10 e figura 11, secção 12 da norma IEC 60669-1:2007.2.5Cláusula 12.3.10 e figura 10, secção 10.105 da norma IEC 60998-2-2:2002 e figura 101, secção 9 da norma UL486A-B:2009.3.2.1"Cláusula 9".3.2.3"Cláusula 9".3.2.4 e do quadro 26 e da figura 6.

Visão geral do produto

amostras e restrições:
Aplicável a terminais de tipo parafuso, terminais sem parafuso e conectores elétricos.
Aplicação:
Utilizado para avaliar se os terminais de tipo parafuso e sem parafuso podem suportar a tensão mecânica encontrada durante a operação normal.A avaliação consiste principalmente em verificar se a concepção e a estrutura dos blocos terminais de tipo de fixação prevêem danos excessivos ao fio durante a ligação..
Princípio de ensaio:
O dispositivo utiliza um mecanismo de parafuso guiado por trilho. Os ciclos de teste podem ser pré-definidos antes da operação.O sistema para automaticamente e aciona um alarme sonoro para indicar a conclusão.

Parâmetros técnicos

Fornecimento de energia	AC220V,50/60Hz
Intervalo do número de contagem	1~9999(150 vezes (15 min) é por padrão.
Taxa de ensaios	(10±2) r/min

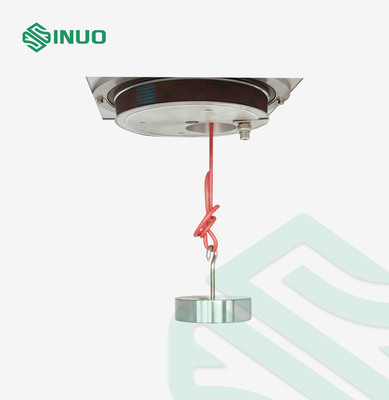

Peso rotativo	0.4~70,3 kg (para mais pormenores, ver o quadro 3)
O diâmetro rotativo	75 mm
O diâmetro do buraco da bucha (mm)	6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8- 38 anos.1, 44,5 mm (para mais pormenores, ver o quadro 3)
Altura ((H) ((mm)	260-660 mm
Tamanho	790 mmX400 mmX1500 mm

Detalhes

IEC 62196-1 Equipamento de ensaio de conectores de veículos elétricos Testeiro mecânico de terminais 0
