Equipamento de ensaio de conectores de veículos eléctricos Sonda de ensaio B padrão CEI 62196

Equipamento de ensaio de conectores de veículos eléctricos Sonda de ensaio B padrão CEI 62196

Nome da marca:	Sinuo
Número do modelo:	SN2210-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 Sets / Month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Calibration Certificate (Cost Additional)

Finger length:

80±0.2 mm

Fingertip taper:

14 o 0 -10′

Baffle diameter:

Ф75±0.2 mm

Baffle thickness:

5±0.5 mm

A-A Section diameter:

Ф50 mm

A-A Section width:

20±0.2mm

Packaging Details:

Carton

Supply Ability:

30 Sets / Month

Destacar:

Equipamento de ensaio de conectores de veículos eléctricos IEC 62196

Equipamento de ensaio de conectores EV

Descrição do produto

Equipamento de ensaio de conectores de veículos eléctricos Sonda de ensaio B padrão CEI 62196

Normas e cláusulas cumpridas

Conforme a norma IEC 62196-1:2022, secção 10.1.Cláusula 10 da norma IEC 62196-1:2022.1.

Visão geral dos equipamentos

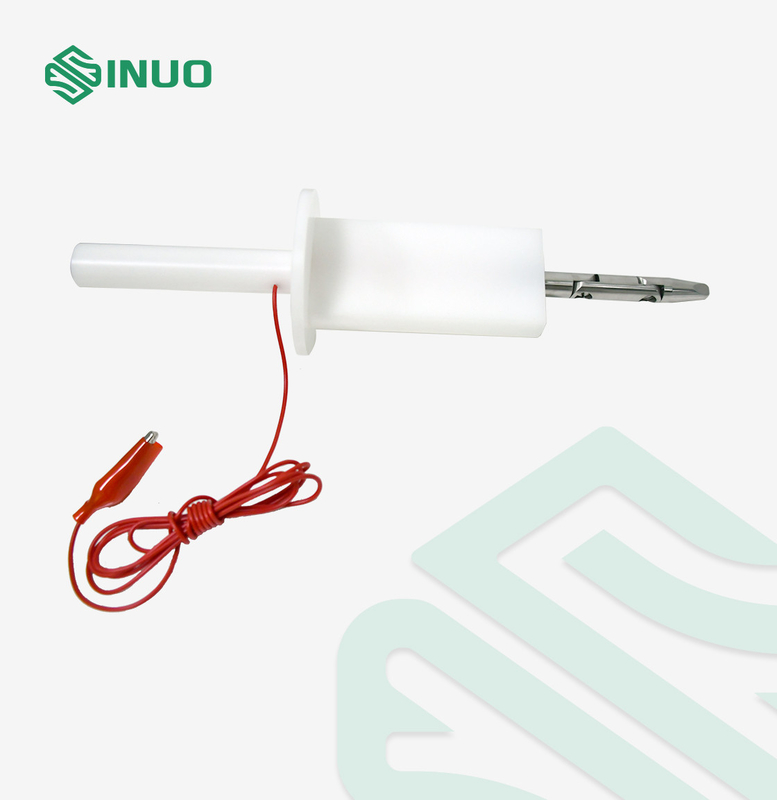

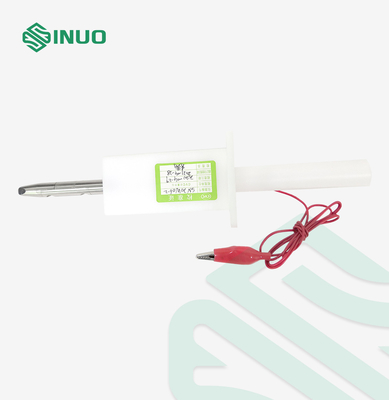

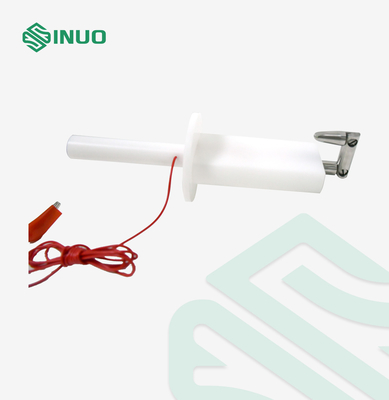

Esta sonda é destinada a verificar a proteção básica contra o acesso a partes perigosas.,Dedo, base e alça isolada que simula as características da mão humana.

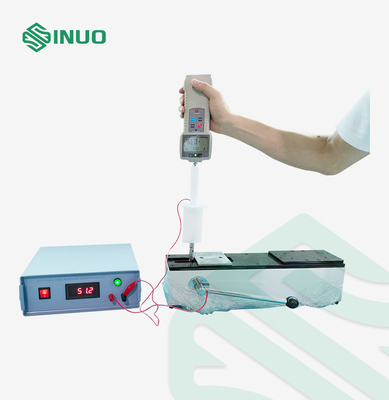

Indicações de utilização: pode ser utilizado para o ensaio antichoque eléctrico quando equipado com um clip de jacaré,ou utilizado para o ensaio de proteção do gabinete quando o buraco de rosca aberto de M6 na extremidade do cabo (ligado a um dinamômetro de tração e empurrão), o dinamómetro de puxa e empurra deve ser preparado pelo utilizador).

Parâmetros técnicos

Modelo	SN2210-2
Nome	Proba de ensaio padrão B
Articulação 1	30±0,2 mm
Articulação 2	60±0,2 mm
Ângulo de corte da ponta dos dedos	37^o0 -10′
Ponta do dedo para confusão	180±0,2 mm
Esférica	R4±0,05 mm
Diâmetro do dedo de ensaio	F50 mm
Conicidade da ponta dos dedos	14^o0 -10′
Norma aplicada	F12-0-0.05
Diâmetro da secção AA	F50 mm
Largura da secção AA	20 ± 0,2 mm
Diâmetro do deflector	F75 ± 0,2 mm
Espessura da deflexão	5±0,5 mm
De forma cilíndrica	R2±0,05 mm
Comprimento do dedo	80±0,2 mm

Detalhes:

Equipamento de ensaio de conectores de veículos eléctricos Sonda de ensaio B padrão CEI 62196 0
