Equipamento de ensaio de força de retirada do conector da arma de carregamento do VE IEC 62196-1

Equipamento de ensaio de força de retirada do conector da arma de carregamento do VE IEC 62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1013A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Calibration Certificate (Cost Additional)

Estação de teste:

Única estação

Método de controlo:

Manual

Método de levantamento:

Manual

Peso adicional:

00,8 kg

Altura de queda de peso adicional:

5 cm

Método adicional de redução de peso:

Manual

Peso principal da arma de carregamento AC:

9.2 kg

Peso principal da arma de carregamento de CC:

13,2kg

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Equipamento de ensaio de força de retirada do conector da arma

Equipamento de ensaio de conectores de veículos eléctricos IEC 62196-1

Descrição do produto

Equipamento de ensaio de força de retirada do conector da arma de carregamento do VE IEC 62196-1

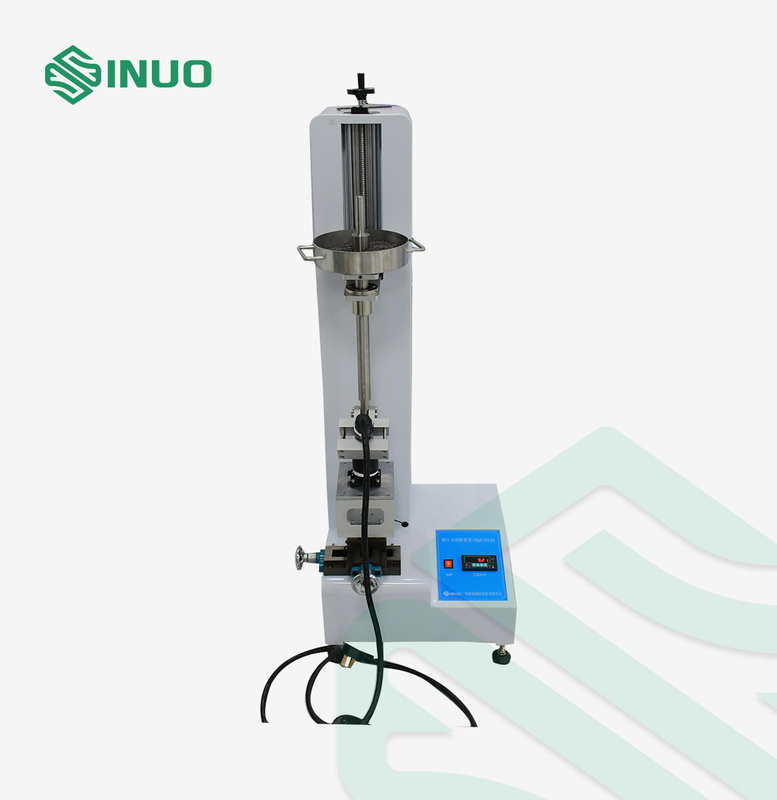

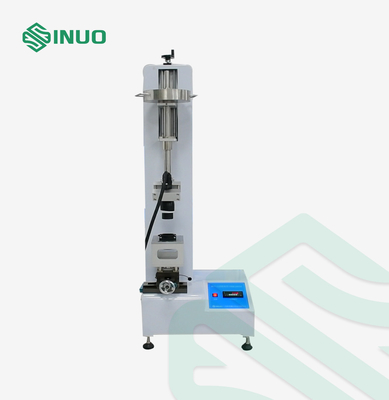

Visão geral dos equipamentos

A força de inserção da arma de carregamento na tomada: verticalmente para baixo a arma de carregamento, colocar o peso principal exigido pela norma na arma de carregamento e, em seguida, usar um 0.8 kg de peso para cair livremente de uma altura de 5 cm para impactar o peso principalA arma de carregamento deve ser inserida na tomada na posição exigida pelo contato.

Este aparelho de ensaio de força de tração é exigido pela norma IEC 62196-1:2022, secção 16.16.

Princípio de ensaio: A estrutura da interface de carregamento deve facilitar a inserção da arma de carregamento.Este equipamento é utilizado para verificar se a força máxima necessária para inserir a arma de carregamento na tomada do aparelho está dentro do intervalo especificado pela norma.

Parâmetros técnicos

Modelo	SNQC1013A
Estação de ensaio	Estação única
Insira a posição inicial	Slide de precisão e posicionamento de rolamento de guia linear longo.

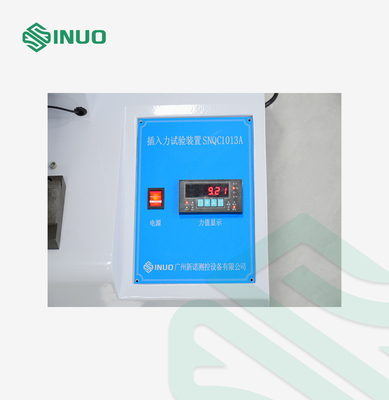

Monitorização do valor da força	Sensor de pressão de pulso + visor do instrumento
Método de controlo	Manual, exibição de dados de força do instrumento em tempo real

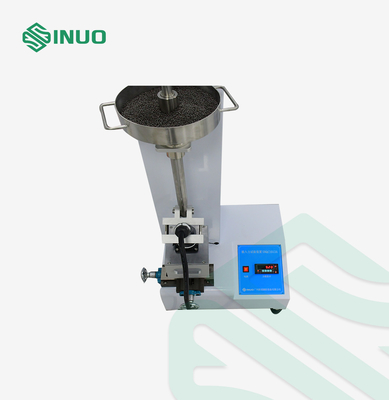

Configuração do peso	O peso principal da arma de carregamento AC: 9,2 kg Peso principal da arma de carregamento de corrente contínua: 13,2 kg Peso adicional: 0,8 kg Nota: O peso do peso principal inclui o peso da pinça, da haste de guia, do reservatório de esferas de aço e da amostra da arma de carga.Além disso,, as bolas de aço de 10 kg são configuradas para ajustar o peso de modo que o peso de todo o peso principal atenda aos requisitos de força de inserção de armas AC ou DC.
Altura de queda de peso adicional	5 cm
Método adicional de redução de peso	Manual
Método de elevação	Manual
Armadilha de carregamento	Manobra de aperto, direção ajustável, para que a cabeça da arma seja verticalmente para baixo.
