Equipamento de ensaio de resistência do fecho mecânico do veículo elétrico IEC62196-1

Equipamento de ensaio de resistência do fecho mecânico do veículo elétrico IEC62196-1

Nome da marca:	Sinuo
Número do modelo:	SNQC1005A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Estação de teste:

Única estação

Fornecimento de energia:

AC220V±10%/50-60Hz

Dimensões globais:

W1000*D750*H1200mm

Peso do equipamento:

150 kg

Intervalo da amostra de ensaio:

Arma de carregamento AC e DC

Número de ensaios:

0~999999 vezes

Curso do teste:

0-150 mm

Velocidade de ensaio:

0-1100 mm/s

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Equipamento de ensaio de resistência de fecho mecânico por enchufe

Equipamento de ensaio de resistência do fecho de tomada do veículo

Descrição do produto

Equipamento de ensaio de resistência do fecho mecânico do veículo elétrico IEC62196-1

Normas e cláusulas cumpridas

Este equipamento de ensaio cumpre os requisitos da norma IEC 62196-3: 2020 secções 22 e 23, da norma IEC 62196-1: 2020 secções 22 e 23 e da norma IEC 60309-1: 2012 secções 20 e 21, etc.

Visão geral dos equipamentos

O mecanismo de acionamento do servomotor é utilizado para executar ações lineares repetitivas de plug-and-pull na amostra, e uma carga externa pode ser ligada para testes de ligação e desligação.acidente vascular cerebral, e ângulo podem ser todos pré-definidos através da tela sensível ao toque.

É utilizado para testar se os acessórios elétricos, como as interfaces de carregamento de veículos elétricos, as tomadas industriais, as tomadas e os acopladores, podem resistir ao esforço mecânico, ao esforço elétrico,e tensões térmicas que ocorrem durante a utilização normal sem desgaste excessivo ou outros efeitos nocivos, com o objectivo de verificar a sua fiabilidade.

Exemplos e restrições: Interfaces de carregamento de veículos elétricos, tomadas industriais, tomadas e acopladores

Parâmetros técnicos

Função	Tem a função de simular o funcionamento normal da interface de carregamento, que pode realizar a operação de ligação e retirada da interface de carregamento,tem também a configuração programável da velocidade de ensaio, tempo de ensaio e tempos de ensaio
Modo de condução	O servomotor conduz os movimentos de ligação e desconexão e os movimentos de rotação e de umedecimento do líquido,e o cilindro auxiliar percebe a abertura e fechamento do mecanismo de bloqueio do interruptor.
Instalação da amostra e método de fixação	Prensagem mecânica, pinça ajustavel tridimensional X/Y/Z, posição do ponto de fixação ajustavel, pinça universal adequada para padrão nacional, padrão americano,Interfaces de carregamento AC/DC normalizadas europeias
Flip automático	Equipado com um mecanismo de inversão automática na pinça da arma de carregamento, que pode ser invertida 90o e o tempo de retenção da inversão pode ser ajustado arbitrariamente no intervalo (0 ~ 600) s,que pode realizar o ensaio de imersão da solução para a IEC 62196-1:2022, cláusula 23.3.2.
Número de ensaios	0~999999 vezes, pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido
Tempo de condução da capacidade de ruptura	1-999.9s, pode ser pré-definido (a norma exige que o contato elétrico deve ser mantido por não mais de 4s e não menos de 2s)
Taxa de ligação e retirada	0-10 vezes/min, pode ser pré-definido (3,75 ciclos/min, 7,5 traços/min)
Duração de ensaio	0-150 mm, pode ser pré-definido (a distância entre a tomada de ensaio e a tomada de ensaio é ≥ 50 mm)
Velocidade de ensaio	0-1100mm/s pode ser pré-definido diretamente na tela sensível ao toque
Indicação do valor da força	Equipado com um sensor de força de alcance de 50 kg, que pode monitorizar o valor da força em tempo real, formar uma curva força-tempo, exibir a força máxima de inserção e a força de extração,e exibir o valor de força atual, faixa de valores da força (0 ~ 500) N
Dispositivo de bloqueio	Tem a função de pressionar automaticamente o dispositivo de bloqueio mecânico para simular condições normais de funcionamento.
Tanque de solução	Equipado com um reservatório de solução, que pode acomodar a secção 23 da norma IEC 62196-1:2022.3.2 Solução simulada de água salgada e de pó, por favor, note que a solução deve ser preparada pelo utilizador.
Requisitos de imersão na solução	Os números de mergulho, tempo de mergulho, tempo de secagem, tempos de ligação e retirada e tempos de ciclo podem ser definidos
Carga	Externa, pode funcionar com SN2217-480V250A
Função de detecção	Quando a carga está ligada, ele pode perceber alarme de interrupção de circuito e gravar os tempos atuais.
Protecção da segurança	Protecção do solo, protecção contra curto-circuito, protecção contra sobrecarga

Detalhes

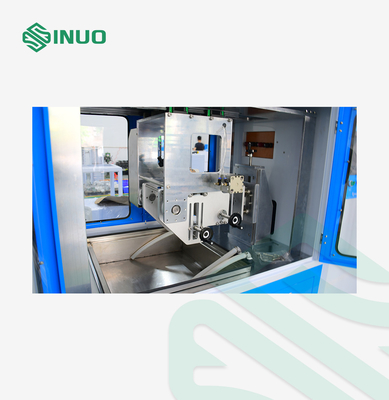

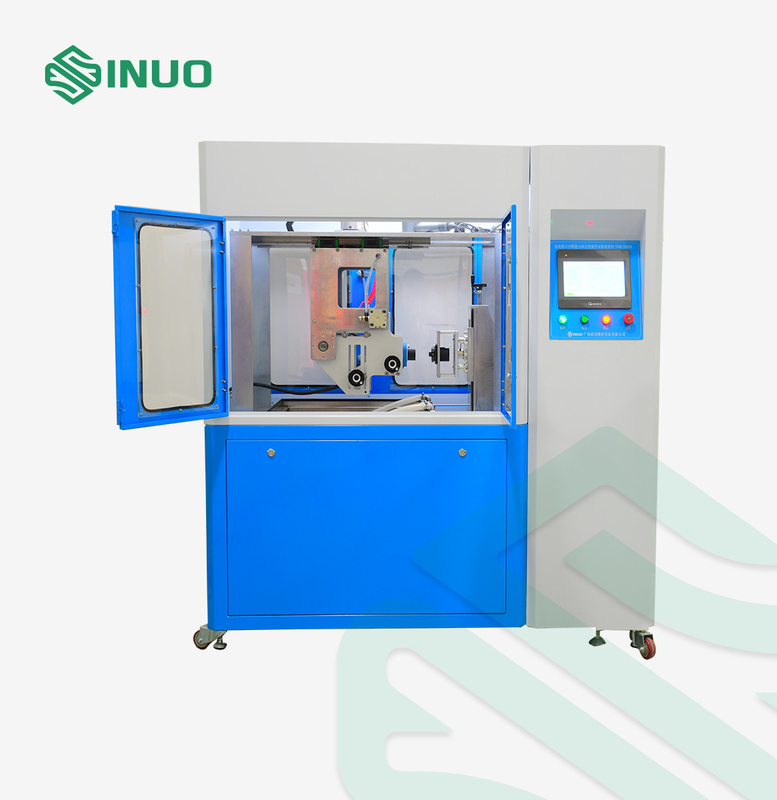

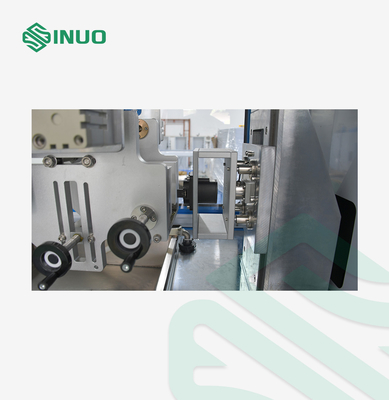

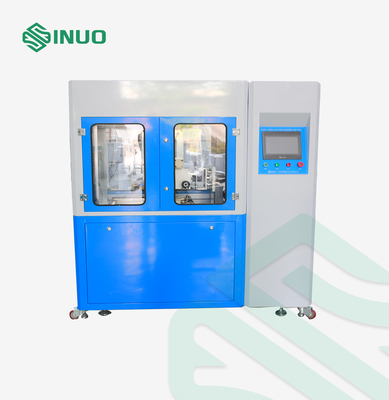

Equipamento de ensaio de resistência do fecho mecânico do veículo elétrico IEC62196-1 1
