Equipamento de testes do conector de EV
Created with Pixso.

Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos

Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos

Nome da marca: Sinuo
Número do modelo: O número de veículos é:
MOQ: 1
preço: Customized
Condições de pagamento: T/T
Capacidade de abastecimento: 1 conjuntos/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate (Cost Additional)
Modo de Acionamento:
eléctrico
Rodas de binário:
R100mm(Ф200mm) ±0,5mm
Ciclos da tração:
1-999999 ciclos
Frequência de tração:
1 vez/s
Tempo de aplicação do binário:
0-99H59M59S, pode ser pré-definido
Modo de operação de controle:
Controlo automático do PLC
Detalhes da embalagem:
Outros
Habilidade da fonte:
1 conjuntos/mês
Destacar:

Aparelho de ensaio de força de tração para fixação de cabos

,

Aparelho de ensaio da força de tração e do binário

Descrição do produto





Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos





Normas e cláusulas cumpridas




É concebido e fabricado em conformidade com a norma IEC 61851-1:2017, secção 11.6.



Visão geral dos equipamentos




O PLC é usado para controlar o número de tensões e o tempo de teste de binário.Quando for atingido o número de ensaios ou o tempo de ensaioApós o ensaio, o deslocamento máximo admissível do cabo de ligação da pistola de carregamento não deve exceder o valor normal exigido.

Fornecimento de energia: AC220V±10%/50-60Hz, 1KW; temperatura de funcionamento 0-40°C, umidade 30%-90%;

Dimensões: cerca de W1600*D600*H1450mm; peso: cerca de 180kg



Parâmetros técnicos




Conteúdo do ensaio Ensaio de tensão e ensaio de binário da tomada de alimentação e/ou do cabo da tomada do veículo da estação de carregamento de veículos elétricos
Diagrama esquemático da estrutura do equipamento



Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos 0

Esquema de referência

Tempo de aplicação do binário 0-99H59M59S pode ser pré-definido
Ciclos de puxagem 1-999999 ciclos, pode ser pré-definido, padrão é 100±1 ciclos
Puxar aplicar Cumprir as especificações 160N, 200N, 240N, 250N, 500N, obtidas por sobreposição de pesos
Torque aplicado Cumprir as especificações de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas por sobreposição de pesos
Rodas de binário R100mm(Ф200mm) ±0,5mm
Frequência de tração 1 vez/s, o tempo de tração real é detectado pelo sinal elétrico
Instalação Grampos universais, um conjunto
Modo de condução Eletrodomésticos
Protecção contra falhas de alimentação Com função de memória de armazenamento de dados desligada
Modo de funcionamento do comando Controle automático por PLC, funcionamento por ecrã táctil
Tabela de selecção da correlação de peso Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos 1


Detalhes

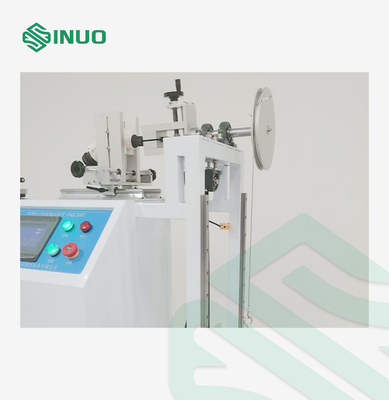

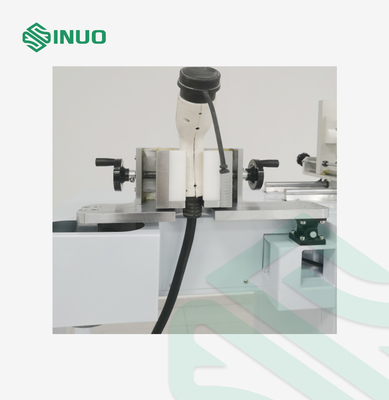

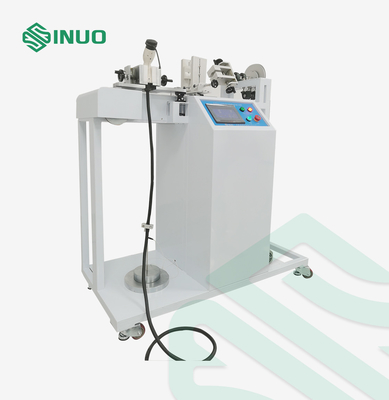

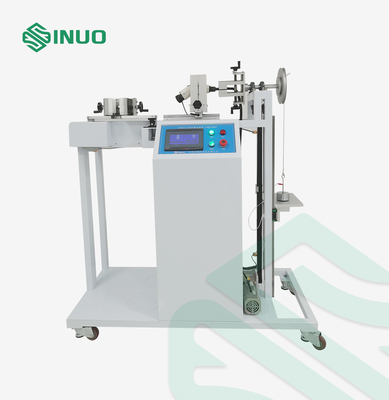

Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos 2Estação de carregamento de veículos eléctricos Aparelho de ensaio de força de tração e de binário de fixação de cabos 3
