Equipamento de ensaio do sistema de ensaio de radiação de simulação solar do espectro automotivo IEC 60904-9

Equipamento de ensaio do sistema de ensaio de radiação de simulação solar do espectro automotivo IEC 60904-9

Nome da marca:	Sinuo
Número do modelo:	SNQC1002M
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Potência da lâmpada:

4000 W

Potência nominal da lâmpada:

4000 W

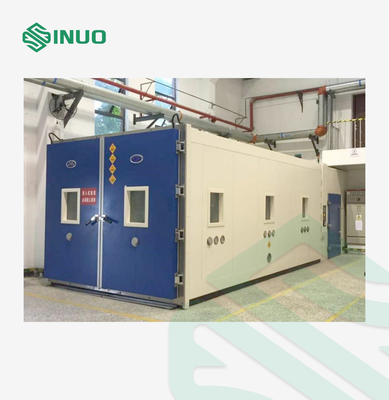

Tamanho da área da câmara:

6.5m × 2,5m

Unidades de simulação da luz solar:

Total de 21 peças

Desvio do sistema de iluminação:

≤±5%

Uniformidade da intensidade luminosa:

± 10%

Faixa de radiação:

500-1200 W/m2

Norma aplicada:

DIN 75220 etc.

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Sistema de ensaio de radiação de simulação solar

Sistema de ensaio de radiação de simulação solar do espectro

Descrição do produto

Sistema de ensaio de radiação de simulação solar do espectro do automóvelEquipamento de ensaio IEC 60904-9

Normas e cláusulas cumpridas

MIL-STD 810 Considerações de Engenharia Ambiental e Ensaios de Laboratório

IEC 60904-9 ¢ Dispositivos fotovoltaicos retirados - Parte 9: Requisitos de desempenho dos simuladores solares

IEC60068-2-5 ¢Teste ambiental - Parte 2-5: Teste Sa: Simulação da radiação solar ao nível do solo e orientações para os ensaios de radiação solar

ISO 12097-2: "Veículos rodoviários - Componentes dos airbags - Parte 2: Ensaios dos módulos dos airbags"

DIN 75220: Componentes automóveis de envelhecimento em unidades de simulação solar

Visão geral dos equipamentos

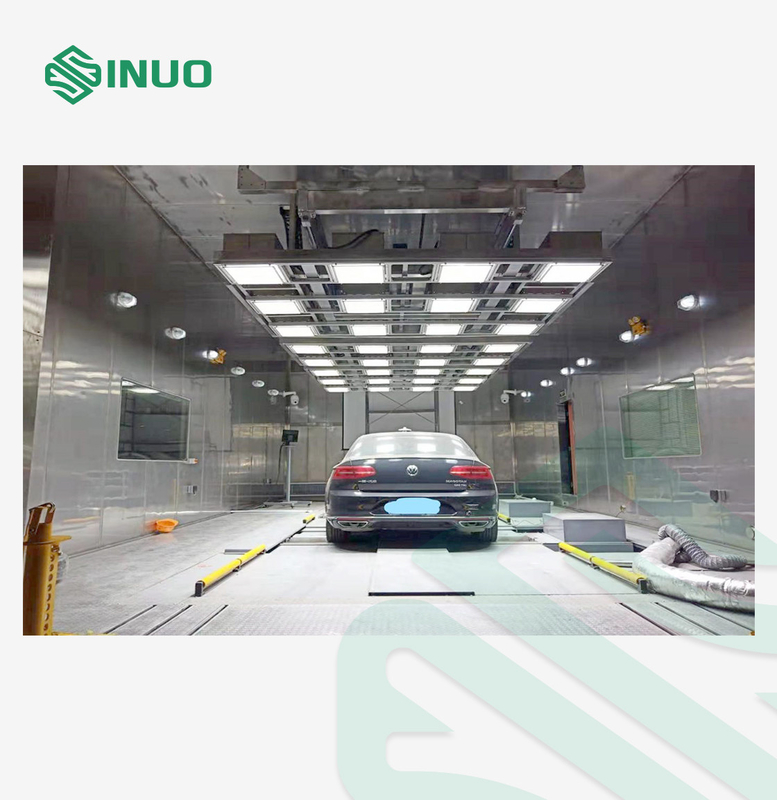

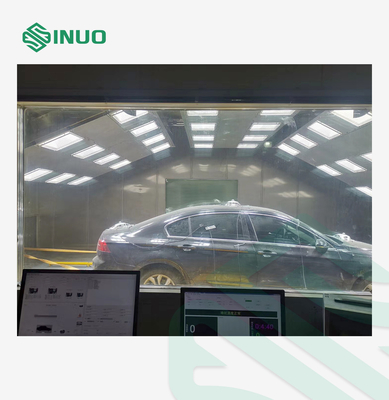

Por acoplamento com fatores ambientais tais como temperatura, umidade, chuva e neve, pode ser utilizado para avaliar o impacto da radiação solar direta na amostra de ensaio (termal, mecânica,químicoO sistema de radiação solar simulado pode ser utilizado isoladamente para testar a eletrónica,Materiais, e amostras de pequeno volume. Múltiples sistemas podem também ser combinados num conjunto de luzes através de um projeto e de um layout profissionais, que podem ser utilizados nos testes de automóveis, camiões, módulos fotovoltaicos,Trens e aviões.

Este sistema de ensaio é composto por uma fonte de alimentação de controlo inteligente, um projeto otimizado da caixa da lâmpada refletora, uma lâmpada de halogenetos metálicos Osram de 2000 W/4000 W, um gabinete, um medidor de iluminação, etc.,que pode simular perfeitamente o ambiente da luz solar em várias condições.

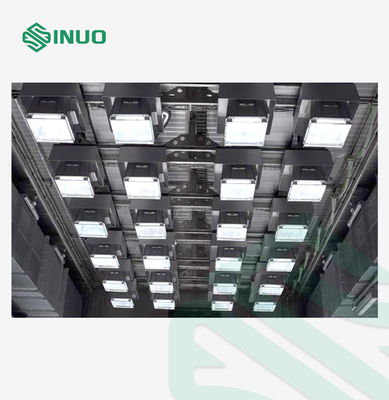

A unidade de simulação da luz solar é composta por uma caixa de lâmpada, uma lâmpada de halogenetos metálicos e uma fonte de alimentação inteligente.e as lâmpadas de halogenetos metálicos são instaladas na caixa da lâmpada e dispostas na câmara de ensaio de acordo com a área de irradiação necessária..

Fonte da lâmpada

O corpo principal da fonte de luz é de alumínio revestido com borracha, o que reduz o peso de cada unidade de simulação da luz solar, garantindo simultaneamente a intensidade da fonte de luz.O material refletor é uma placa de alumínio de grão de feijão espelho importado, com reflectância até 97%, reflexo uniforme e sem manchas de luz.e a ocorrência da situação que a refletividade é muito reduzida devido à limpeza e limpeza posterior é reduzida.

A bobina de ignição é colocada na fonte de alimentação. Todas as estruturas e componentes da fonte de luz instaladas no espaço de ensaio podem suportar uma ampla gama de temperaturas e umidades,e a resistência à temperatura é de -70°C~+120°C, que também evita o pacote de alta tensão na lâmpada que a resistência a longo prazo a altas temperaturas na casca é propensa ao envelhecimento.

Lâmpada de halogenetos metálicos

Adotar a mais avançada tecnologia de lâmpada de halogenetos metálicos.

Parâmetros técnicos

Faixa de radiação	Até 500-1200 W/m2 (ajuste sem passo)
Uniformidade da intensidade luminosa na superfície irradiante	± 10%
Desvio do sistema de iluminação durante 8 horas contínuas	≤ ± 5%
Após a iluminação estável, o sistema atingirá um tempo de estabilização de ± 10% do valor definido.	≤ 2S

Potência inteligente (EPS)

1) Pode realizar 20% a 100% de ajuste sem passo de saída, a dissipação global de calor é pequena e possui uma variedade de métodos de controle e comunicação.

2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, e não é afetado pela tensão de entrada da rede e resfriamento.

Exibição do painel de comando	Situação operacional	A tensão de saída do monitor, a corrente de saída, a potência definida, a temperatura do módulo, etc., podem ser selecionadas
Exibição do painel de comando	Configuração do parâmetro	Os valores relevantes podem ser fixados de forma flexível de acordo com as necessidades reais
Função de protecção/alarme		Supercorrente, sobrevoltagem, subvoltagem, superaquecimento, curto-circuito, falha de memória interna, etc.
Meio Ambiente	Temperatura ambiente	-10°C+50°C (sem congelamento)
	Humidade ambiente	Menos de 90%RH (sem geada)
	Área circundante	No interior (sem luz solar direta, sem corrosão, sem gás inflamável, sem névoa de óleo, sem poeira, etc.)
	Altitude	Menos de 1000 m

Detalhes

Equipamento de ensaio do sistema de ensaio de radiação de simulação solar do espectro automotivo IEC 60904-9 0
