Máquina de ensaio de resistência de fecho mecânico de ligação EV para acessórios elétricos

Máquina de ensaio de resistência de fecho mecânico de ligação EV para acessórios elétricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1005A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Calibration Certificate (Cost Additional)

Dimensões globais:

W1000*D750*H1200mm

Peso do equipamento:

150 kg

Velocidade de ensaio:

0-1100 mm/s

Curso do teste:

0-150 mm

Estação de teste:

Única estação

Número de ensaios:

0~999999 vezes

Tempo de condução da capacidade de ruptura:

1-999.9s

Taxa de ligação e retirada:

0-10 vezes/minuto

Detalhes da embalagem:

outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Máquina de ensaio de resistência de bloqueio de acessórios elétricos

Máquina de ensaio de resistência de fecho mecânico

Descrição do produto

Máquina de ensaio de resistência de fecho mecânico de ligação EV para acessórios elétricos

Normas e cláusulas cumpridas

Este equipamento de ensaio cumpre os requisitos da norma IEC 62196-3: 2020 secções 22 e 23, da norma IEC 62196-1: 2020 secções 22 e 23 e da norma IEC 60309-1: 2012 secções 20 e 21, etc.

Visão geral dos equipamentos

É utilizado para verificar se os acessórios elétricos, tais como as interfaces de carregamento de veículos elétricos, as tomadas industriais, as tomadas e os acopladores, podem suportar os efeitos mecânicos,tensões eléctricas e térmicas que ocorreram durante o funcionamento normal sem desgaste excessivo ou outros efeitos prejudiciais.

O servomotor impulsiona o mecanismo para fazer com que as amostras de teste repetam as ações de inserção e retirada. Uma carga externa pode ser usada para o teste de capacidade de quebra.,O traço e o ângulo podem ser pré-definidos na tela sensível ao toque.

Parâmetros técnicos

Amostragens e restrições	Interfaces de carregamento de veículos elétricos, tomadas industriais, tomadas e acopladores
Utilização do ensaio	É utilizado para testar se os acessórios elétricos, tais como as interfaces de carregamento de veículos elétricos, as tomadas e tomadas industriais e os acopladores, podem suportar o esforço mecânico,tensão elétrica e tensão térmica que ocorrem durante a utilização normal sem desgaste excessivo ou outros efeitos nocivos, com o objectivo de verificar a sua fiabilidade.
Princípio de ensaio	O mecanismo de acionamento do servomotor é utilizado para executar ações lineares repetitivas de plug-and-pull na amostra, e uma carga externa pode ser ligada para testes de ligação e desligação.acidente vascular cerebral, e ângulo podem ser todos pré-definidos através da tela sensível ao toque.
Estrutura e características	Adota um quadro integrado, acionado por um servomotor, parafuso de esfera de precisão e transmissão de correia síncrona, operação de tela sensível ao toque a cores e função de exibição digital poderosa,Sistema de controlo inteligente PLC; utiliza também uma pinça ajustável de três eixos, adequada para o ensaio de duração de vida da interface de carregamento da arma.
Ambiente de utilização	Fornecimento de energia: AC220V±10%/50-60Hz, 2Kw, temperatura de funcionamento 0-40°C, humidade 30%-90%; Dimensões gerais: aproximadamente W1000D750H1200mm; peso: aproximadamente 150 kg

Conteúdo do ensaio	a) Quebra e capacidade; b) Função normal
Intervalo da amostra de ensaio	Arma de carregamento AC e DC
Estação de ensaio	Estação única
Método de controlo elétrico	Mitsubishi PLC controle integrado inteligente, 7 polegadas de cor interface de toque humano-máquina operação
Modo de funcionamento	Função manual ou controlada por programa
Função	Tem a função de simular o funcionamento normal da interface de carregamento, que pode realizar a operação de ligação e saída da interface de carregamento,tem também a configuração programável da velocidade de ensaio, tempo de ensaio e tempos de ensaio
Modo de condução	O servomotor conduz os movimentos de ligação e desconexão e os movimentos de rotação e de umedecimento do líquido,e o cilindro auxiliar percebe a abertura e fechamento do mecanismo de bloqueio do interruptor.
Instalação da amostra e método de fixação	Prensagem mecânica, pinça ajustavel tridimensional X/Y/Z, posição do ponto de fixação ajustavel, pinça universal adequada para padrão nacional, padrão americano,Interfaces de carregamento AC/DC normalizadas europeias
Flip automático	Equipado com um mecanismo de inversão automática na pinça da arma de carregamento, que pode ser invertida 90o e o tempo de retenção da inversão pode ser ajustado arbitrariamente no intervalo (0 ~ 600) s,que pode realizar o ensaio de imersão da solução para a IEC 62196-1:2022, cláusula 23.3.2.
Número de ensaios	0~999999 vezes, pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido

Detalhes

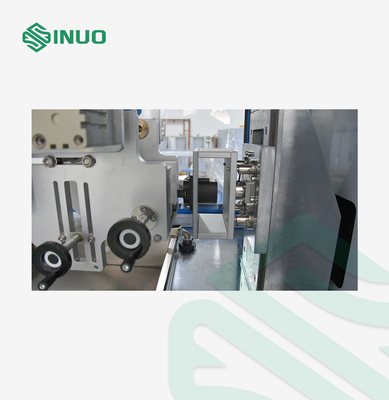

Máquina de ensaio de resistência de fecho mecânico de ligação EV para acessórios elétricos 1
