IEC 61851 Aparelho de ensaio da força de tração e do binário de fixação de cabos

IEC 61851 Aparelho de ensaio da força de tração e do binário de fixação de cabos

Nome da marca:	Sinuo
Número do modelo:	O número de veículos é:
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Calibration Certificate (Cost Additional)

Dimensões:

W1600*D600*H1450mm

Peso:

180 kg

Modo de Acionamento:

Eletrodomésticos

Rodas de binário:

R100mm(Ф200mm) ±0,5mm

Frequência de tração:

1 vez/s

Ciclos da tração:

1-999999 ciclos

Tempo de aplicação do binário:

0-99H59M59S

Modo de operação de controle:

PLC e ecrã táctil

Detalhes da embalagem:

outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Aparelho de ensaio de força de tração para fixação de cabos

Aparelho de ensaio da força de tração e do binário

Equipamento de ensaio de conectores de veículos elétricos IEC 61851

Descrição do produto

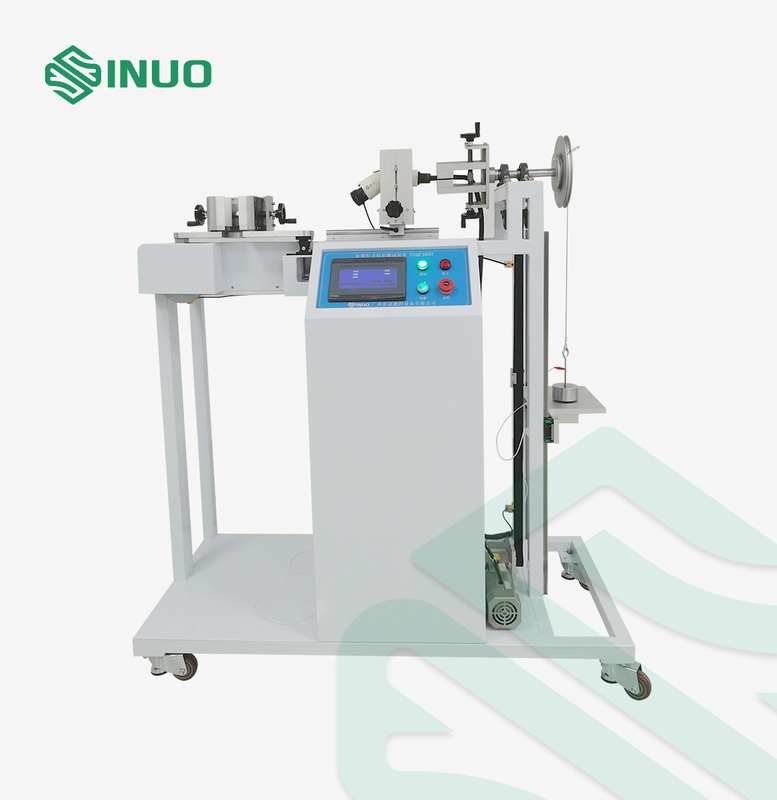

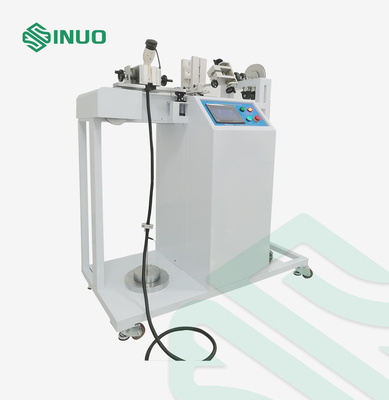

IEC 61851 Aparelho de ensaio da força de tração e do binário de fixação de cabos

Normas e cláusulas cumpridas

É concebido e fabricado em conformidade com a norma IEC 61851-1:2017, secção 11.6.

Visão geral dos equipamentos

Exemplos e restrições: Estação de carregamento de veículos elétricos.

Finalidade do ensaio: Utilizado para testar a capacidade dos acessórios dos cabos de ligação das estações de carregamento dos veículos elétricos de suportar a tensão e o binário especificados.

Princípio de ensaio: A força de tração é obtida através da utilização de um motor para conduzir um mecanismo de roda excêntrica ou um mecanismo de parafuso.A velocidade do motor é ajustável para garantir que a força de tração é aplicada com precisão a cada vezO torque é calculado através de um motor, uma bandeja, um peso e um relé de tempo.

Estrutura e características:O PLC é usado para controlar o número de tensões e o tempo de teste de binário.Quando for atingido o número de ensaios ou o tempo de ensaioApós o ensaio, o deslocamento máximo admissível do cabo de ligação da pistola de carregamento não deve exceder o valor normal exigido.

Ambiente de utilização:

Fornecimento de energia: AC220V±10%/50-60Hz, 1KW; temperatura de funcionamento 0-40°C, umidade 30%-90%;

Dimensões: cerca de W1600*D600*H1450mm; peso: cerca de 180kg

Parâmetros técnicos

Conteúdo do ensaio	Ensaio de tensão e ensaio de binário da tomada de alimentação e/ou do cabo da tomada do veículo da estação de carregamento de veículos elétricos
Diagrama esquemático da estrutura do equipamento	Esquema de referência
Modo de funcionamento do comando	Controle automático por PLC, funcionamento por ecrã táctil
Modo de condução	Eletrodomésticos
Puxar aplicar	Cumprir as especificações 160N, 200N, 240N, 250N, 500N, obtidas por sobreposição de pesos
Torque aplicado	Cumprir as especificações de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas por sobreposição de pesos

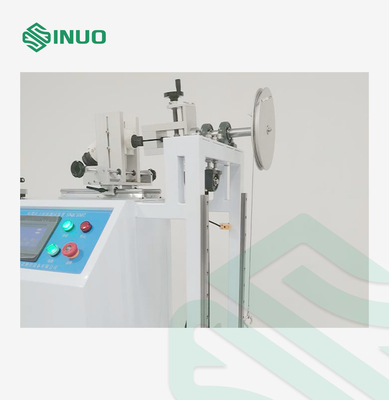

Rodas de binário	R100mm(Ф200mm) ±0,5mm
Frequência de tração	1 vez/s, o tempo de tração real é detectado por sinal elétrico
Ciclos de puxagem	1-999999 ciclos, pode ser pré-definido, padrão é 100±1 ciclos
Tempo de aplicação do binário	0-99H59M59S, pode ser pré-definido
Protecção contra falhas de alimentação	Com função de memória de armazenamento de dados desligada

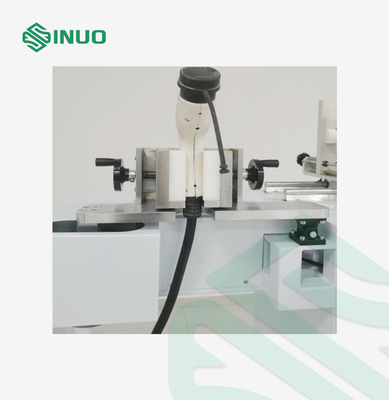

Instalação	Grampos universais, um conjunto
Tabela de selecção da correlação de peso
