| Nome da marca: | Sinuo |
| Número do modelo: | SNQC1005A |
| MOQ: | 1 |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 10 conjuntos por mês |

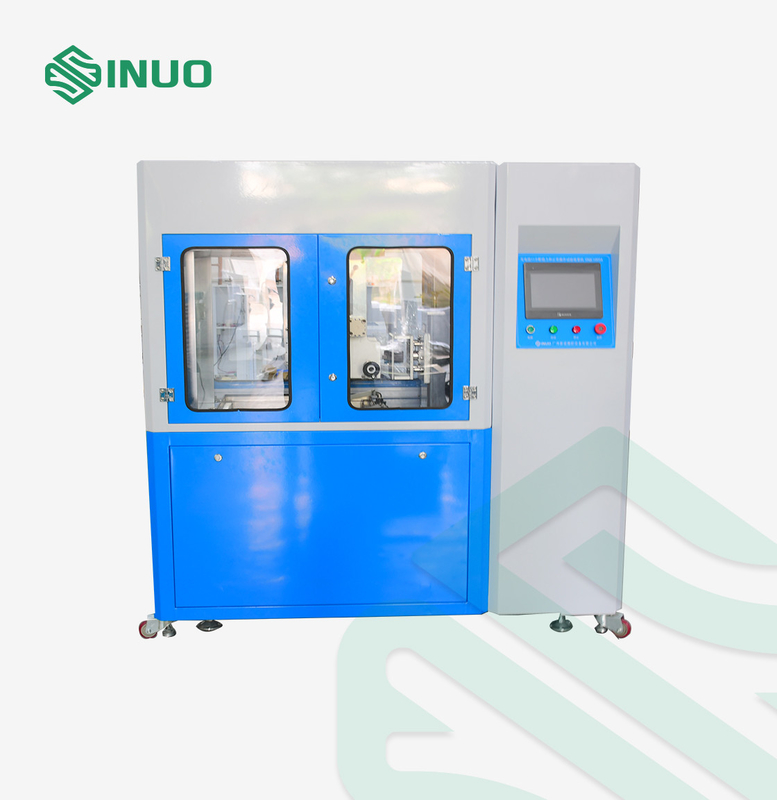

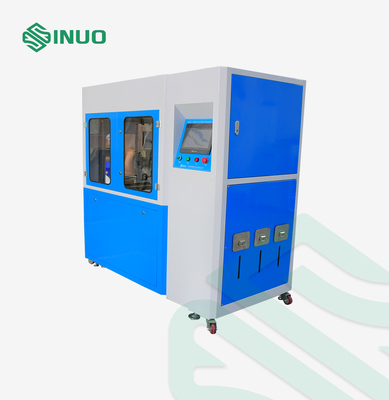

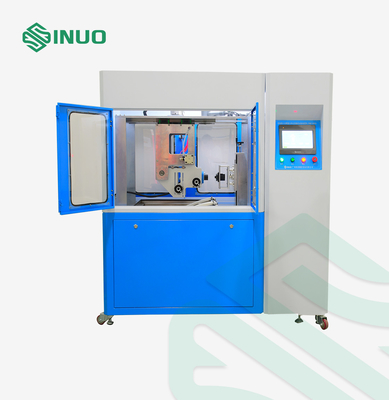

IEC60309 Retirada e inserção da tomada da ESV com a máquina de ensaio de imersão em solução
Complied Standards & Clauses
Conforme a norma IEC 62196-3: 2020, secções 22 e 23, IEC 62196-1: 2020, secções 22 e 23, IEC 60309-1: 2012, secções 20 e 21, etc.
Visão geral do produto
É utilizado para verificar se os acessórios elétricos, tais como as interfaces de carregamento de veículos elétricos, as tomadas industriais, as tomadas e os acopladores, podem suportar os efeitos mecânicos,tensões eléctricas e térmicas que ocorreram durante o funcionamento normal sem desgaste excessivo ou outros efeitos prejudiciais.
O servomotor impulsiona o mecanismo para fazer com que as amostras de teste repetam as ações de inserção e retirada. Uma carga externa pode ser usada para o teste de capacidade de quebra.,O traço e o ângulo podem ser pré-definidos na tela sensível ao toque.
Parâmetros técnicos
| Conteúdo do ensaio |
a) Quebra e capacidade; b) Função normal |
| Intervalo da amostra de ensaio | Arma de carregamento AC e DC |
| Estação de ensaio | Estação única |
| Método de controlo elétrico | Mitsubishi PLC controle integrado inteligente, 7 polegadas de cor interface de toque humano-máquina operação |
| Modo de funcionamento | Função manual ou controlada por programa |
| Função | Tem a função de simular o funcionamento normal da interface de carregamento, que pode realizar a operação de ligação e retirada da interface de carregamento,tem também a configuração programável da velocidade de ensaio, tempo de ensaio e tempos de ensaio |
| Modo de condução | O servomotor conduz os movimentos de ligação e desconexão e os movimentos de rotação e de umedecimento do líquido,e o cilindro auxiliar percebe a abertura e fechamento do mecanismo de bloqueio do interruptor. |
| Instalação da amostra e método de fixação |

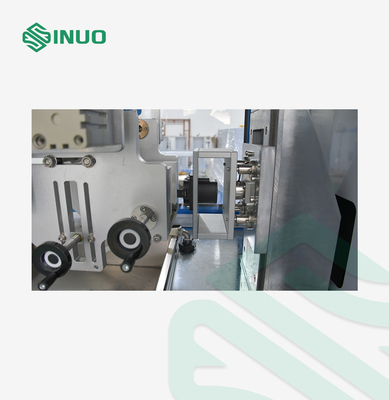

Prensagem mecânica, pinça ajustavel tridimensional X/Y/Z, posição do ponto de fixação ajustavel, pinça universal adequada para padrão nacional, padrão americano,Interfaces de carregamento AC/DC normalizadas europeias |

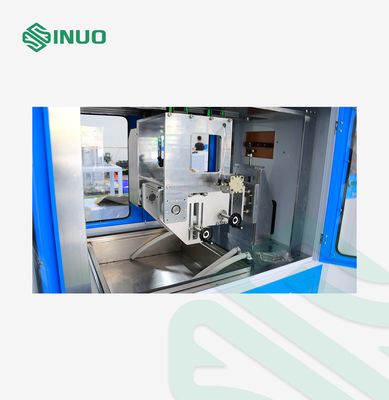

| Flip automático | Equipado com um mecanismo de inversão automática na pinça da arma de carregamento, que pode ser invertida 90o e o tempo de retenção de inversão pode ser definido arbitrariamente na faixa (0 ~ 600) s |
| Número de ensaios | 0~999999 vezes pode ser pré-definido, para automaticamente quando a contagem atinge o valor definido |
| Tempo de condução da capacidade de ruptura | 1-999.9s pode ser pré-definido (a norma exige que o contato elétrico deve ser mantido por não mais de 4s e não menos de 2s) |
| Taxa de ligação e retirada | 0-10 vezes/minuto, pode ser pré-definido (3,75 ciclos/minuto, 7,5 traços/minuto) |
| Duração de ensaio | 0-150 mm, pode ser pré-definido (a distância entre a tomada de ensaio e a tomada de ensaio é ≥ 50 mm) |
| Velocidade de ensaio | 0-1100mm/s pode ser pré-definido diretamente no ecrã sensível ao toque |
| Indicação do valor da força | Equipado com um sensor de força de alcance de 50 kg, que pode monitorizar o valor da força em tempo real, formar uma curva força-tempo, exibir a força máxima de inserção e a força de extração,e exibir o valor de força atual, faixa de valores da força (0 ~ 500) N |
Detalhes
