Dispositivo de ensaio de força de inserção do veículo elétrico para arma de carregamento

Dispositivo de ensaio de força de inserção do veículo elétrico para arma de carregamento

Nome da marca:	Sinuo
Número do modelo:	SNQC1013A
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Peso principal da arma de carregamento AC:

9.2 kg

Peso principal da arma de carregamento de CC:

13,2kg

Peso adicional:

00,8 kg

Altura de queda de peso adicional:

5 cm

Método de controlo:

Manual

Método de levantamento:

Manual

Estação de teste:

Única estação

Método adicional de redução de peso:

Manual

Detalhes da embalagem:

embalagem para exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Dispositivo de ensaio da força de inserção do veículo elétrico

Dispositivo de ensaio da força de inserção precisa

Descrição do produto

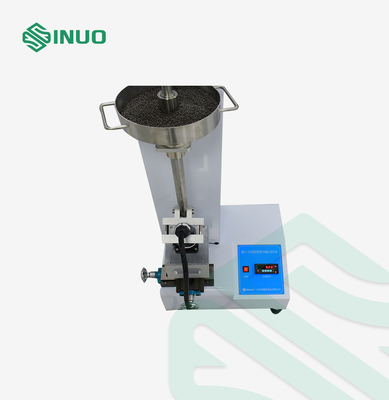

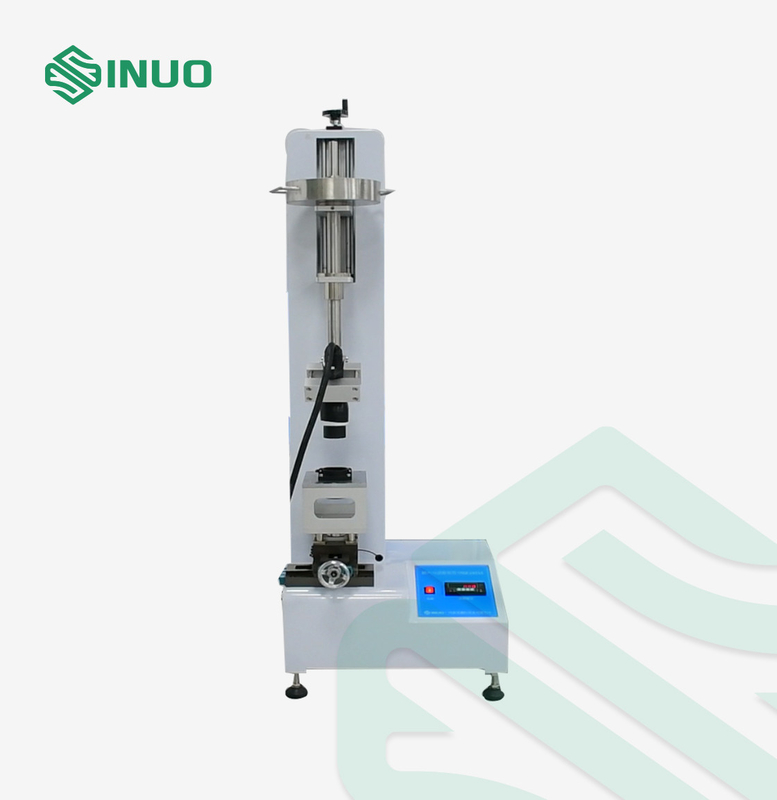

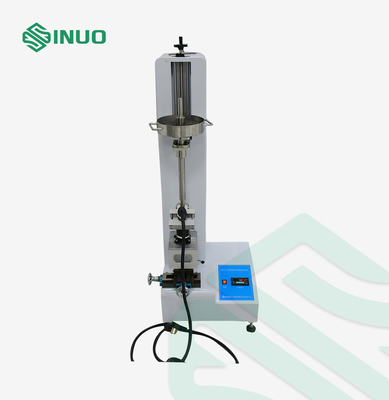

Dispositivo de ensaio de força de inserção do veículo elétrico para arma de carregamento

Complied Standards & Clauses

Conforme a norma IEC 62196-1 2022, secção 16.16.

Visão geral do produto

A estrutura da interface de carregamento deve facilitar a inserção da arma de carregamento.Verificar se a força máxima necessária para inserir a arma de carregamento na tomada do aparelho está dentro do intervalo especificado pela norma.

A força para inserir a arma de carregamento na tomada: Coloque a arma de carregamento verticalmente para baixo, coloque o peso principal exigido pela norma na arma de carregamento e, em seguida, use um 0.8 kg de peso para cair livremente de uma altura de 5 cm para impactar o peso principalA arma de carregamento deve ser inserida na tomada na posição necessária do contato.

Parâmetros técnicos

Modelo	SNQC1013A
Estação de ensaio	Estação única
Método de controlo	Manual, o instrumento exibe dados de valor de força em tempo real
Método de elevação	Manual
Método adicional de redução de peso	Manual

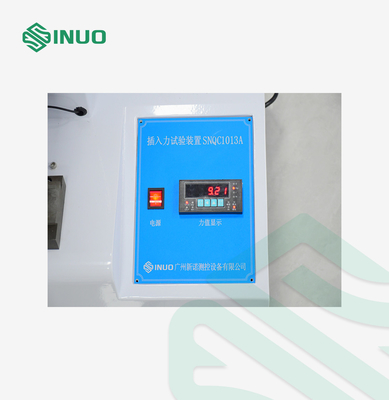

Monitorização da força	Sensor do valor da pressão de tração e visor do instrumento
Configuração do peso	Peso principal da arma de carregamento AC: 9,2 kg Peso principal da arma de carregamento de corrente contínua: 13,2 kg Peso adicional: 0,8 kg Nota: O peso do peso principal inclui o peso da pinça, da haste de guia, do reservatório de esferas de aço e da amostra da arma de carregamento.Uma bola de aço adicional de 10 kg está equipada para ajustar o peso para fazer todo o peso do peso principal conforme com AC ou DCRequisitos de força de inserção da arma.
Altura de queda de peso adicional	5 cm
Insira a posição inicial	Tabela de deslizamento de precisão e posicionamento de rolamentos de guias lineares longos
Apertador de arma de carga	Mão de presa, direção ajustável, para que a cabeça da arma seja verticalmente para baixo
