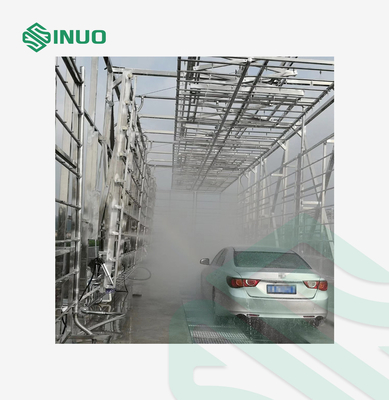

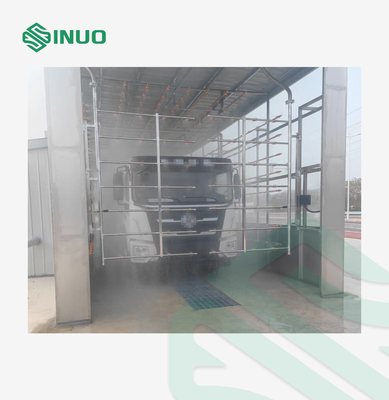

Câmara de ensaio de chuva para veículos comerciais Câmara de pulverização de água para autocarros de passageiros

Detalhes

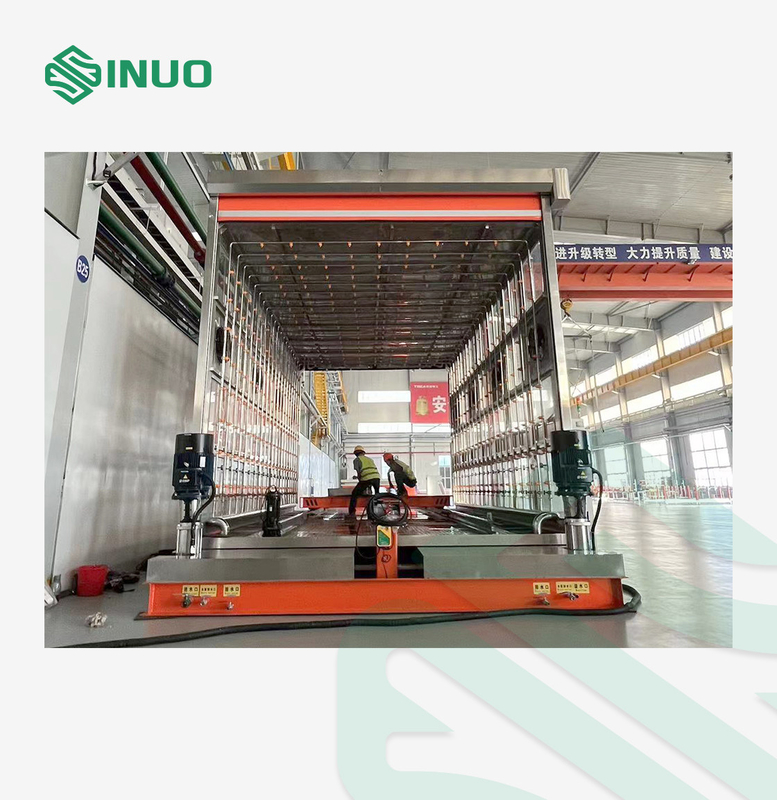

• Sistema de pulverização de chuva

Todo o sistema de pulverização é constituído principalmente por tubos, bocas, válvulas, filtros, bombas, dispositivos de exibição, etc.

Tubos:

• Tubo principal: Todos os tubos de aspersores são feitos de aço inoxidável 304 tubo; o diâmetro interno do tubo de sucção da bomba de água é de 80mm, o diâmetro interno da bomba de água água de abastecimento de tubo principal de topo é de 80mm,e o diâmetro interno do tubo principal de abastecimento de água, de ambos os lados, desde a saída da bomba de água até ao fundo do caudalímetro, é de 80 mm.
• Tubo de ramificação: tubos de aço inoxidável são usados para os ramos dos aspersores, com um diâmetro de tubo de 32 mm.

Com um diâmetro não superior a 20 mm

• 1O bico adota um bico de aço inoxidável ajustável. O bico descarrega água uniformemente e é em forma de cone de 60 °. O diâmetro do buraco de pulverização é de 2,5 mm ± 0,01 mm.O tamanho e a estrutura interna dos bicos utilizados são os mesmos e são fabricados com precisão em conformidade com as normas nacionais..
• 2. Os bicos são uniformemente instalados em cada tubo de ramificação da superfície de pulverização. O espaçamento horizontal e vertical entre os bicos é de 400 mm, e o espaçamento do chuveiro padrão nacional é de 400 mm.O número de bocas garante que a parte inspeccionada da superfície exterior do modelo de veículo mais grande correspondente esteja na zona do chuveiro.
• 3O eixo da bocal superior é perpendicular ao plano horizontal. O eixo da bocal lateral é perpendicular ao plano de simetria longitudinal do veículo.A distância entre o bico e a superfície exterior da carroçaria do veículo é de 700 mm±200 m.

• Sistema de secagem

A sala de secagem é para secagem a ar frio. Os tubos de sopro estão dispostos ao longo da parte superior e de ambos os lados da entidade. O interior é feito de aço inoxidável.a saída de ar tem uma certa pressãoO conduto de ar externo é feito de 1.5 chapa de aço inoxidável. A saída de ar é feita de 1.5 chapa de aço inoxidável, o conduto de ar externo é feito de 1.5 chapa de aço inoxidável, o conduto de ar externo é feito de 1.5 chapa de aço inoxidável.e está equipado com um regulador de amortecimento.

A altura máxima da saída de ar de secagem é de 2800 mm e a distância mínima da saída de ar lateral é superior a 2600 mm.

Os ventiladores são centrífugos de Dehui e Nantong. O projeto do esquema e a seleção do ventilador são realizados de acordo com dois sopros.O equipamento elétrico está bem protegido da umidade e da humidadePara facilitar a resolução de problemas, é instalada na zona de secagem uma porta de segurança separada para pedestres para manutenção.

A sala de secagem tem um bom isolamento acústico. O ruído não é superior a 75 decibéis a 1 metro de distância da sala de secagem.O corpo da sala adota uma estrutura de placa galvanizada de duas camadasA placa exterior é de 0,8 mm de espessura e perfurada por dentro. A camada intermédia é um compensado de lã de rocha de 100 mm de espessura.O desenho da camada intermédia é razoável para garantir que o composto de algodão não vaga nem retorna umidade.
