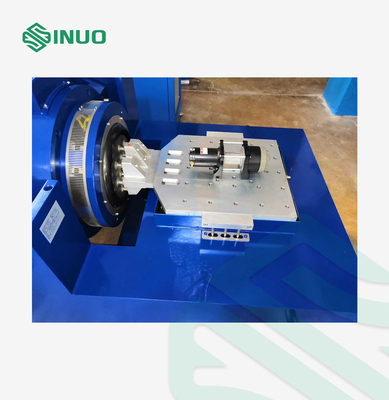

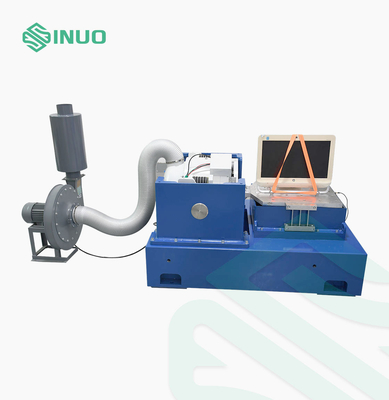

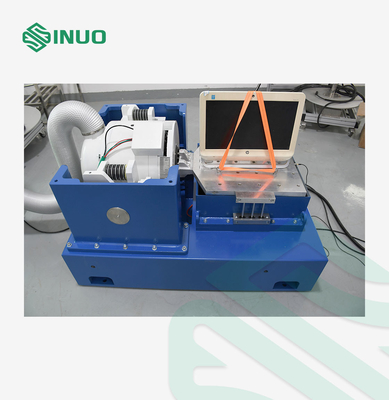

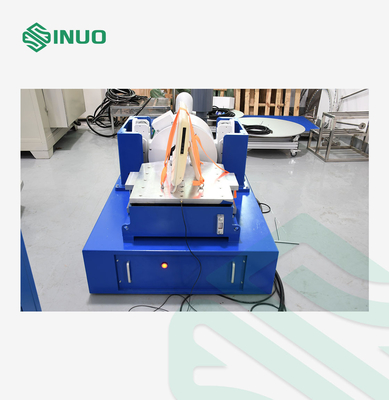

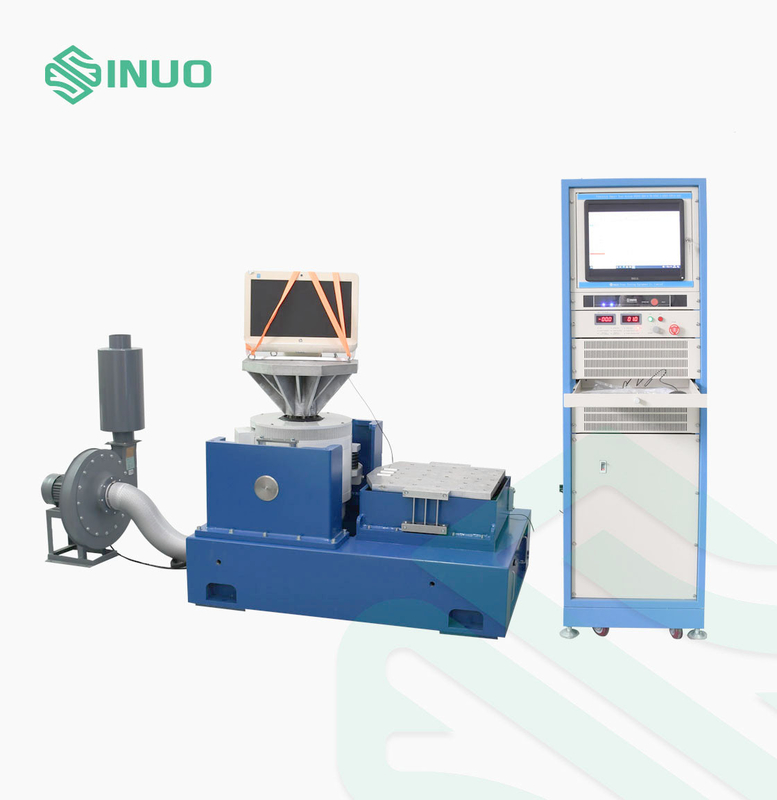

UN 38.3 Sistema de ensaio de vibração de controlo de choque sinusoidal de 51 mm 5 ∼ 3500 Hz

UN 38.3 Sistema de ensaio de vibração de controlo de choque sinusoidal de 51 mm 5 ∼ 3500 Hz

Nome da marca:	Sinuo
Número do modelo:	SN553
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 SETS POR MÊS

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Frequência de isolamento de vibrações:

3 Hz

Parafuso de balcão:

17*M8

Deslocamento contínuo:

51 mm

Fuga de fluxo magnético:

< 1 MT

Faixa de frequência:

5 ̊3500 Hz

força senoidal:

600 kgf (6000N)

força aleatória:

600 kgf (6000N)

Força de impacto:

1200 kgf (12000N)

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 SETS POR MÊS

Destacar:

Sistema de ensaio de vibração de 51 mm

Sistema de ensaio de vibração de 3500 Hz

Sistema de ensaio de vibração IEC60335-2-24

Descrição do produto

UN 38.3 Sistema de ensaio de vibração de controlo de choque sinusoidal de 51 mm 5 ∼ 3500 Hz

Complied Standards & Clauses

Este sistema de vibração é exigido pelo ensaio T da secção 4.3 da norma ONU 38.3.3, IEC 62133-1:2017, secção 7.2.2, IEC 62133-2:2017, secção 7.3.8.1, etc.

Visão geral do produto

O teste de vibração é o ato de excitar ou chocar um componente ou dispositivo para ver como ele reagiria em um ambiente real.de produtos industriais, tais como placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e aparelhos domésticos.

Parâmetros técnicos

Vgerador de vibração	DC-600	DC-2000
Força senoidal	600 kgf (6000N)	2000 kgf (20000N)
Força aleatória	600 kgf (6000N)	2000 kgf (20000N)
Força de impacto	1200 kgf (12000N)	4000 kgf (40000 N)
Faixa de frequência	5 ̊3500 Hz	5 ̊3500 Hz
Deslocamento contínuo	51 mm	51 mm
Frequência de isolamento de vibrações	3 Hz	2.5 Hz
Frequência de ressonância de nível um	3300 ± 5% Hz	2600 ± 5% Hz
Parafuso de balcão	17*M8	17*M10
Fuga de fluxo magnético	< 1 MT	< 1 MT
Velocidade máxima	2 m/s	2 m/s
Aceleração máxima	750 m/s²(75 g)	980 m/s²(100 g)
Massa equivalente de peças móveis	8 kg	20 kg
Diâmetro da bobina dinâmica	Φ230 mm	Φ280 mm
Max. Carregamento	300 kg	300 kg
Peso	590 kg	2695 kg
Amplificador de potência de comutação	(KA-5)	KA-21
Saída do amplificador	5 KVA	21 KVA
Tensão de saída nominal	120 Vrms	120 Vrms
Relação sinal/ruído	> 65 dB	> 65 dB
Eficiência do amplificador de potência	> 95%	> 95%
Proteção do sistema	Proteção contra a temperatura, proteção contra o deslocamento, proteção contra a sobrevoltagem, proteção contra a sobrecorrência, proteção contra a subvoltagem, proteção externa, proteção contra falhas lógicas	Proteção contra a temperatura, proteção contra o deslocamento, proteção contra a sobrevoltagem, proteção contra a sobrecorrência, proteção contra a subvoltagem, proteção externa, proteção contra falhas lógicas
Dimensões	1800900800 mm	1800900800 mm
Peso	240 kg	450 kg

Detalhes

Fórmula de selecção da máquina de vibração e diagrama da estrutura do gerador de vibração

1- as condições de ensaio fornecidas pela empresa do cliente;

2Tipo de ensaio: varredura sinusal; aleatório

3Faixa de resposta de frequência: 2-5000 Hz

4. Fórmula: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF²

D=A/0,002F²

F=M(kg) ×A(g)

Configuração do corpo da mesa de vibração

1- Empilhadeira móvel

A mesa de vibração é equipada com bobinas móveis fundidas e usinadas manualmente, sistema de suporte de carga optoeletrônico e orientação axial de rolamento duplo.A orientação de rolamentos duplos é uma característica única que ajuda a reduzir o cruzamento e a rotação dinâmicos do eixo durante os testes de vibração para uma durabilidade superior.

2. bobina de excitação

Estrutura de circuito magnético duplo, baixa fuga de fluxo, campo magnético uniforme.

3. superfície do corpo

Usando tratamento de fosfatamento avançado e tecnologia de pintura de automóveis, tem efeitos anti-desgaste e anti-ferrugem a longo prazo.

4- Refrigeração de mesa:

Adotar ventiladores de baixo ruído e melhorar a estrutura de entrada de ar do corpo da mesa.É adotado um novo projeto de conduta de ar para melhorar o efeito de arrefecimento.

UN 38.3 Sistema de ensaio de vibração de controlo de choque sinusoidal de 51 mm 5 ∼ 3500 Hz 0
