Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V

Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V

Nome da marca: Sinuo
Número do modelo: SNQC1020A
MOQ: 1
Condições de pagamento: T/T
Capacidade de abastecimento: 10 Sets Per Month
Informações pormenorizadas
Place of Origin:
China
Certificação:
Calibration Certificate (Cost Additional)
Intervalo de tensão de descarga:
DC10-300V
Discharge peak limit current:
Not less than 14KA
Corrente máxima de descarga:
Configuração digital
Discharge voltage:
Programmable control
Fonte de alimentação do dispositivo:
AC220V 50Hz/60Hz,5KVA,
Equipment dimensions:
W1800×D900×H1800mm
Precisão atual:
Nível 0,5 ou superior, resolução ≤ 1A;
Voltage accuracy:
Level 1 or better, resolution ≤1V;
Packaging Details:
Export packing
Supply Ability:
10 Sets Per Month
Destacar:

Sistema de ensaio de resistência à corrente de curto-circuito

,

Sistema de ensaio de resistência à corrente de curto-circuito de 300 V

,

Equipamento de ensaio de conectores de veículos elétricos IEC62368-1

Descrição do produto

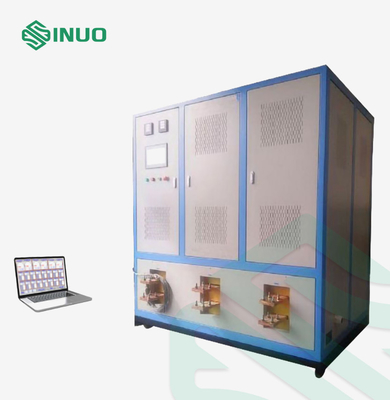

Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V



Normas e cláusulas cumpridas




Conforme o apêndice R da norma IEC 62368-1:2019.



Visão geral do produto




O sistema utiliza um dispositivo de armazenamento de energia para armazenar energia de acordo com os parâmetros definidos e descarrega quando a tensão definida é atingida para realizar a função de teste de saída de grande corrente.A frequência de oscilação de atenuação da corrente é de 50 ± 2 Hz, simulando a frequência de potência, e a corrente de pico pode atingir 14KA (pico de onda senoidal de 10KA), será carregado automaticamente para a próxima rodada de teste após a descarga ser concluída.

Durante o processo de ensaio, a forma de onda da corrente de descarga é registada e a curva corrente-tempo é gerada automaticamente.

Cumprir os requisitos de ensaio de potência de alimentação de 300 V*10KA=3MVA em laboratórios comuns;

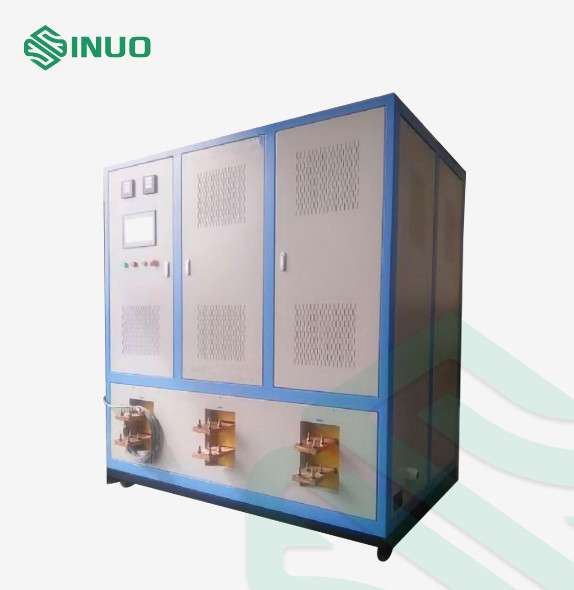

Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V 0

No diagrama de bloco esquemático acima, o desenho é a oscilação de atenuação amortecida (α<1), e a equação do ciclo é:

Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V 1



Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V 2

Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V 3



A forma de onda actual da corrente é mostrada na figura a acima.



Parâmetros técnicos




Corrente máxima de descarga Configuração digital
Tensão de descarga Controle programável
Intervalo de tensão de descarga DC10-300V, controlado automaticamente por programa
Corrente máxima de descarga Pelo menos 14KA (valor máximo da onda senoidal de 10KA)
Tempo de descarga

Pelo menos 20 ms, oscilação atenuada de acordo com a curva sinusoidal

(Utilização de componentes especiais de carga e descarga para armazenamento de energia de alta eficiência, sem efeito de memória, longa vida)

Intervalo de desvio durante o ensaio Corrente 95% ~ 105%; tensão 100% ~ 105%; frequência 95% ~ 105%;
Precisão atual Nível 0,5 ou superior, resolução ≤ 1A;
Precisão da tensão Nível 1 ou superior, resolução ≤ 1 V;
Resistência de descarga

1.Feito de material de fio constante, a resistência é estável e confiável por um longo tempo

2O interruptor contactor especial de alta corrente é usado para o controle de comutação

Forma de onda atual Usando medições de bobina Rogowski de alta precisão, a faixa de medição é de 20KA e a largura de banda pode atingir 2MHz.
Anfitrião de controlo

1Utilize um computador de ecrã táctil LCD integrado com um monitor de 15 polegadas, unidade de estado sólido 64G e memória 8G.

2Configurar um cartão de aquisição de dados de alta velocidade para medir com precisão a forma de onda da corrente de descarga.

3A curva de forma de onda atual pode ser armazenada e exportada.

4Após os parâmetros serem definidos, o programa testa automaticamente, analisa automaticamente a impedância do circuito e ajusta automaticamente a tensão para se adaptar.

Função de protecção Equipados com função de protecção contra sobrevoltagem e sobrecorrência
Interface de saída do dispositivo

A. Interruptor de proteção SCPD (como 25A) ou fusível: o utilizador pode conectá-lo externamente por si próprio

B. Fios de saída: De acordo com a área da secção transversal do número do fio, o utilizador pode conectá-lo por si próprio

C. Quando o equipamento deixa a fábrica, é fornecida uma cobertura protetora acrílica, que pode ser adaptada à maioria dos produtos em teste.

Fornecimento de energia do dispositivo AC220V 50Hz/60Hz,5KVA,
Dimensões do equipamento A prova de que o veículo não é equipado com um sistema de retenção deve ser efectuada no local de ensaio.
Peso do equipamento 750 kg
Ambiente de trabalho Temperatura 0°C a 30°C, umidade relativa não superior a 80% e sem condensação, vapor e gases corrosivos



Detalhes




Sistema de ensaio de resistência à corrente de curto-circuito limitado IEC62368-1 300V 4
