IEC60309-1 Equipamento de ensaio de tensão e torque do cabo de interface de carregamento

IEC60309-1 Equipamento de ensaio de tensão e torque do cabo de interface de carregamento

Nome da marca:	Sinuo
Número do modelo:	SNQC1007
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 SETS POR MÊS

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Peso:

180 kg

Modo de Acionamento:

Eletrodomésticos

Frequência de tensão:

1 vez/s

Dimensões:

W1600*D600*H1450mm

Número de puxadas:

1-999999 vezes

Tempo de aplicação do binário:

0-99H59M59S

Rodas de binário:

100 mm ((Ф200 mm) ± 0,5 mm

Aplique tensão:

160N, 200N, 240N, 250N e 500N

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 SETS POR MÊS

Destacar:

Equipamento de ensaio de tensão e torque do cabo

Equipamento de ensaio de torque da norma IEC60309-1

Descrição do produto

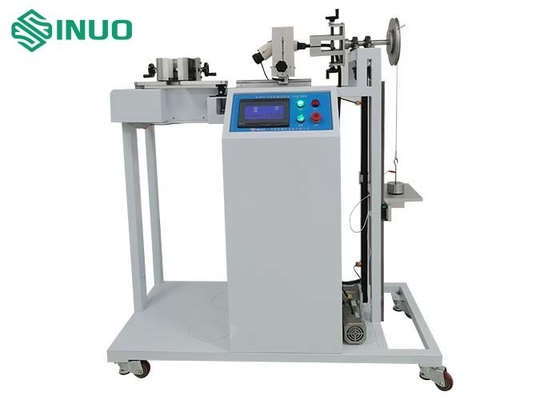

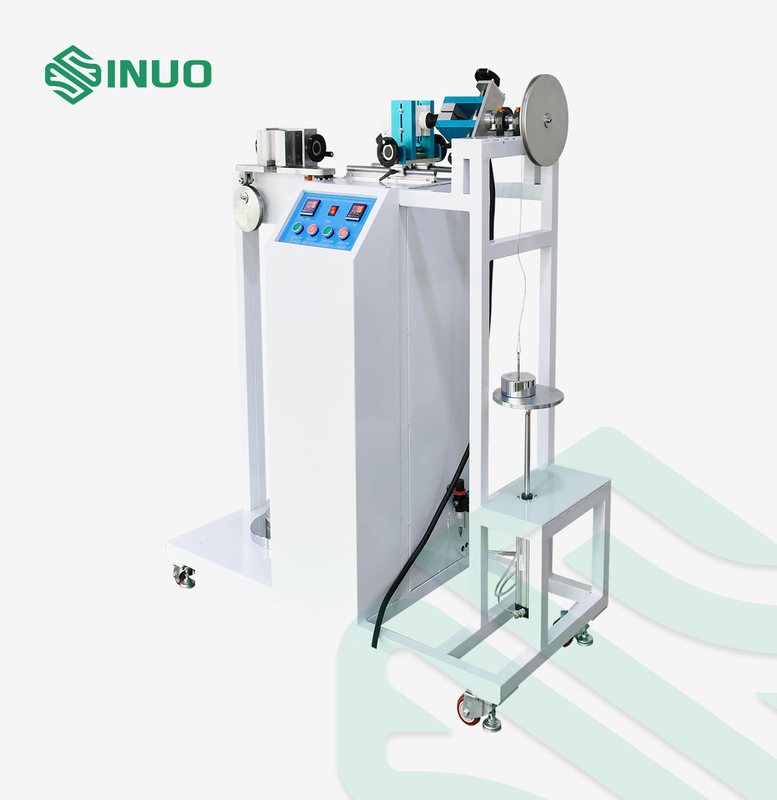

IEC60309-1 Equipamento de ensaio de tensão e binário do cabo de interface de carregamento

Normas e cláusulas cumpridas

Conforme a norma IEC 62196-1:2022, IEC60309-1:2012.

Visão geral do produto

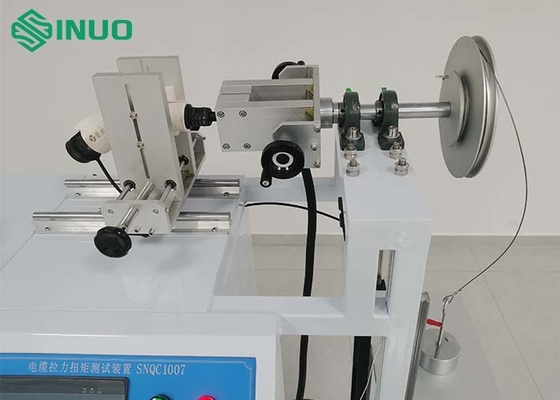

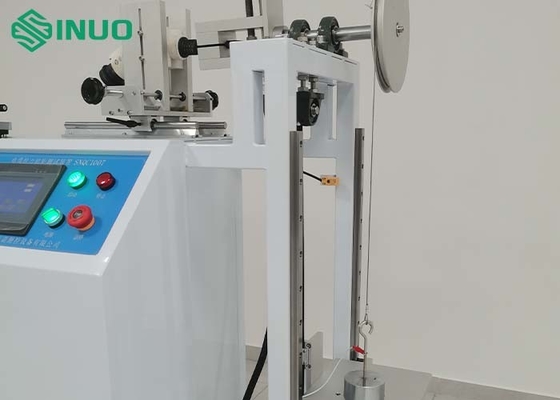

A força de tração é obtida através do uso de um mecanismo excêntrico ou de um mecanismo de parafuso a motor, e a velocidade do motor é ajustável para garantir que o tempo de cada força de tração seja preciso;O torque é obtido através da utilização de um cilindro/motor, uma bandeja, um peso e um relé de tempo. Utilizado para testar a capacidade de carga dos acessórios de cabos de ligação de tomada e tomada de veículo para suportar forças e momentos de tração especificados.Os pesos são usados para aplicar tensão, e os pesos e os braços de torque atingem o binário.O equipamento para automaticamente quando for atingido o número de ensaios ou o tempo de ensaiosApós o ensaio, o deslocamento máximo admissível do cabo flexível do conector da arma de carregamento não deve exceder o valor normal exigido.

Parâmetros técnicos

Dimensões	Aproximadamente W1600D600H1450mm
Peso	Cerca de 180 kg.
Elementos de ensaio	Ensaios de tração e de binário em cabos de tomada de alimentação e/ou de tomada do veículo
Diagrama esquemático da estrutura do equipamento	Referir-se-á ao diagrama esquemático da figura 1

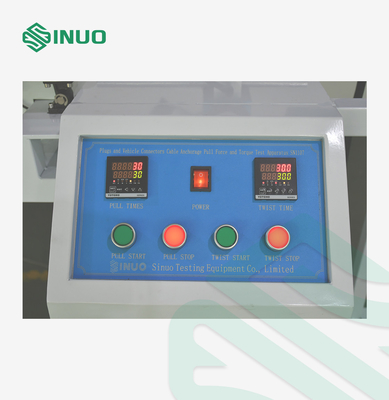

Modo de funcionamento do comando	Controle automático por PLC, funcionamento por ecrã táctil
Modo de condução	Eletrodomésticos
Aplique tensão	Cumprir as especificações de 160N, 200N, 240N, 250N e 500N.
Aplicar binário	Cada um cumpre as especificações de 0,6 N·m, 0,7 N·m, 1,2 N·m, 1,5 N·m, 2,3 N·m e 11,0 N·m
Rodas de binário	100 mm ((Ф200 mm) ± 0,5 mm
Frequência de tensão	1 vez/s, detecção do tempo de tensão real através de sinal elétrico
Número de puxadas	1-999999 vezes, pode ser pré-definido, padrão é 100 vezes ± 1 vez
Tempo de aplicação do binário	0-99H59M59S, pode ser pré-definido
Protecção contra interrupções de energia	Com função de armazenamento e memória de dados desligados
Instalação	Com um conjunto de pinças universais
Tabela de selecção da correlação de peso

Detalhes

IEC60309-1 Equipamento de ensaio de tensão e torque do cabo de interface de carregamento 2
