| Nome da marca: | Sinuo |
| Número do modelo: | SN1013C |
| MOQ: | 1 |
| preço: | Customized |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 30 grupos/mês |

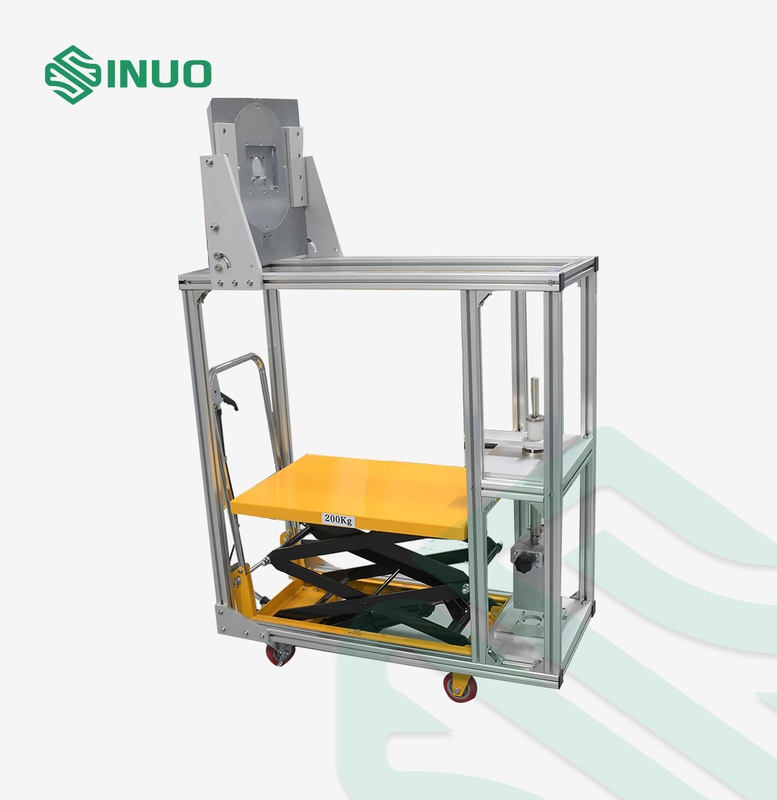

IEC 62196-1 Interface de carregamento de veículos eléctricos Dispositivo de ensaio de carga mecânica
Normas e cláusulas cumpridas
A norma IEC 62196-1Ed.4CDV 2020, secção 16.16, IEC62196-1:2022
Visão geral dos equipamentos
This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeÉ um dispositivo indispensável para os fabricantes de acessórios elétricos, aparelhos domésticos,Serviços de inspecção da qualidade e instituições de investigação científica para a detecção de aparelhos eléctricos diários.
Características estruturais:
Este dispositivo consiste principalmente em dispositivos de ensaio de carga de carga e de ensaio de força de ligação.Pesos adicionaisO dispositivo de força de inserção é constituído pelo peso principal, pelos pesos adicionais, pelos assentos de montagem e pelos tampões e tomadas de ensaio.A pinça de tração é substituída por um contrapeso, o gancho de peso está directamente ligado ao tapete de ensaio, uma pinça está configurada para segurar a amostra,e um elevador é utilizado para levantar o peso ou o peso principal da força de inserção para evitar o inconveniente do transporte manual. , melhorar a eficiência do trabalho e reduzir os custos de mão-de-obra,
Parâmetros técnicos
1O ensaio de carga de carregamento deve satisfazer os requisitos.
A massa total da tomada da fonte de alimentação de ensaio ou da tomada do veículo de ensaio, do dispositivo de fixação, do dispositivo de suporte, do peso principal,e os pesos adicionais devem exercer uma força de tração que cumpra as disposições do quadro 1.A massa do peso adicional deve ser tal que exerça uma força igual a um décimo da força de retirada.e depois soltar o peso adicional sobre o peso principal a partir de uma altura de 5 cm.
| Corrente nominal ou corrente operacional máxima contínua | Força | |
| AC, DC | 6 |
165 |
| 40 < I ≤ 80 | 300 | |
| Ar condicionado | 80 < I ≤ 150 | 440 |
| 150 < I ≤ 250 | 660 | |
| DC | I> 80 | 750 |
| Quando o objeto de ensaio for uma tomada de alimentação AC ou uma tomada de veículo, a carga de ensaio é de 300 N; quando o objeto de ensaio for uma tomada de veículo DC, a carga de ensaio é de 750 N. | ||
Gráfico 1 Carga de gravidade com diferentes correntes nominais
Selecção do peso
De acordo com o gráfico 1, selecione um peso adequado de acordo com a corrente e realize o ensaio.5
300N=270+30
440N=396+44
660N=396+44+154+66
750N=396+154+44+66+15+75
Entre eles, 148,5N, 270N e 396N são os principais pesos com ganchos.
Indicado em SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75
A forma e o tamanho dos pesos adicionais com furos são indicados na figura SN1013C-13.
O código pode ser personalizado mais tarde.
2O ensaio de força de arranque da tomada de carga deve satisfazer os requisitos.
Antes do ensaio, limpe o óleo do pin. Retire a tomada de alimentação de ensaio ou a caixa de inserção da tomada do veículo de ensaio da tomada de alimentação ou da tomada durante 10 ciclos.Em seguida, prendê-lo na luminária com um plugue e fazer o teste novamente. A tomada de carregamento não precisa de se mover a uma velocidade uniforme quando se retira ou se liga,e a força de inserção e a força de extração são iguais à gravidade do peso e do tapete e estão verticalmente para baixo.
3. Teste de tomada padrão
O tapete de ensaio deve consistir em contatos finamente moídos de aço endurecido com uma rugosidade de superfície não superior a 0.8 μm sobre o seu comprimento de trabalho e espaçados a uma distância nominal com uma tolerância de ±0Para outros tipos de alfinetes, as dimensões dos alfinetes ou a distância entre as superfícies dos alfinetes devem cumprir as dimensões mínimas previstas nas normas aplicáveis.

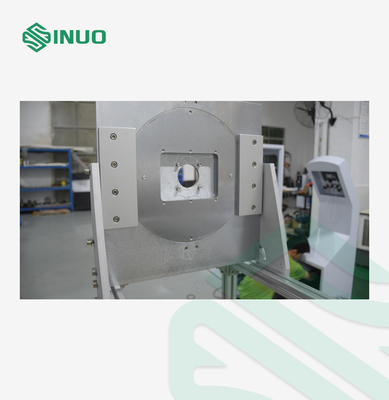

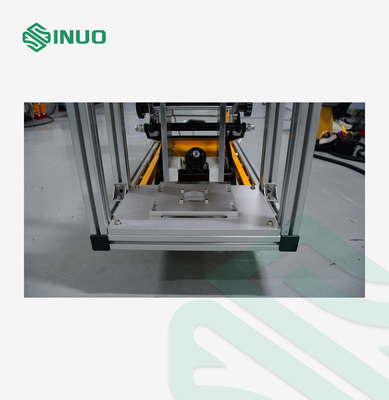

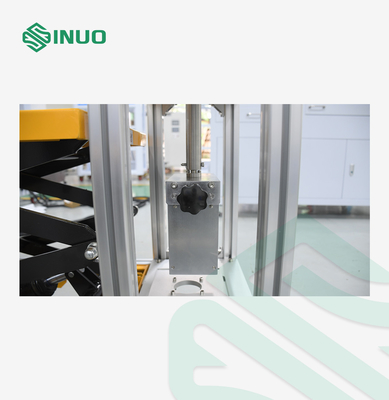

Detalhes
