IEC60068-2-2 Agitador de vibração com equipamento de ensaio de câmara climática -40°C+180°C

IEC60068-2-2 Agitador de vibração com equipamento de ensaio de câmara climática -40°C+180°C

Normas e cláusulas cumpridas

IEC 60068-2-1:2007 Ensaios ambientais para produtos elétricos e eléctricos - Parte 2-1: Ensaios - Ensaios A: Frio, IDT

IEC60068-2-2: 2007 Ensaios ambientais - Parte 2-1:Ensaios - Ensaios B - Calor seco, IDT

IEC60068-2-30:2005 Ensaios ambientais-parte 2-30:Ensaios-ensaios Db.: calor úmido, ciclo (12h+12h), IDT

IEC60068-2-78:2001 Ensaios ambientais - Parte 2-78:Ensaios - Cabina de ensaio: calor úmido, constante

Estado, IDT

Visão geral do produto

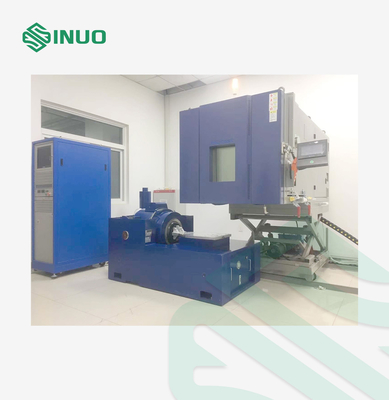

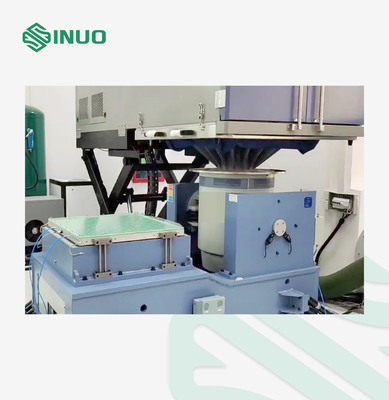

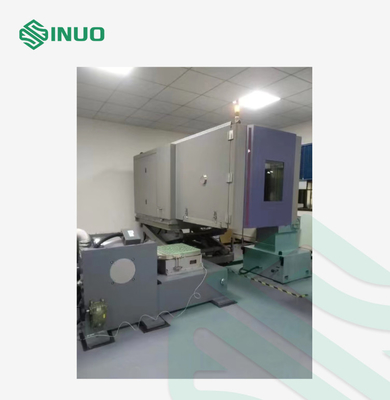

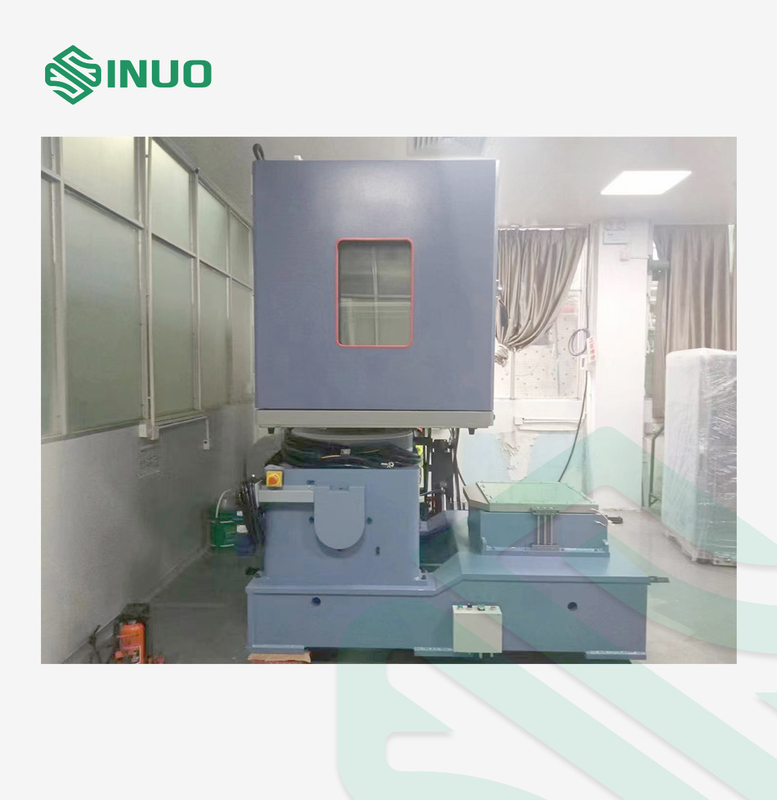

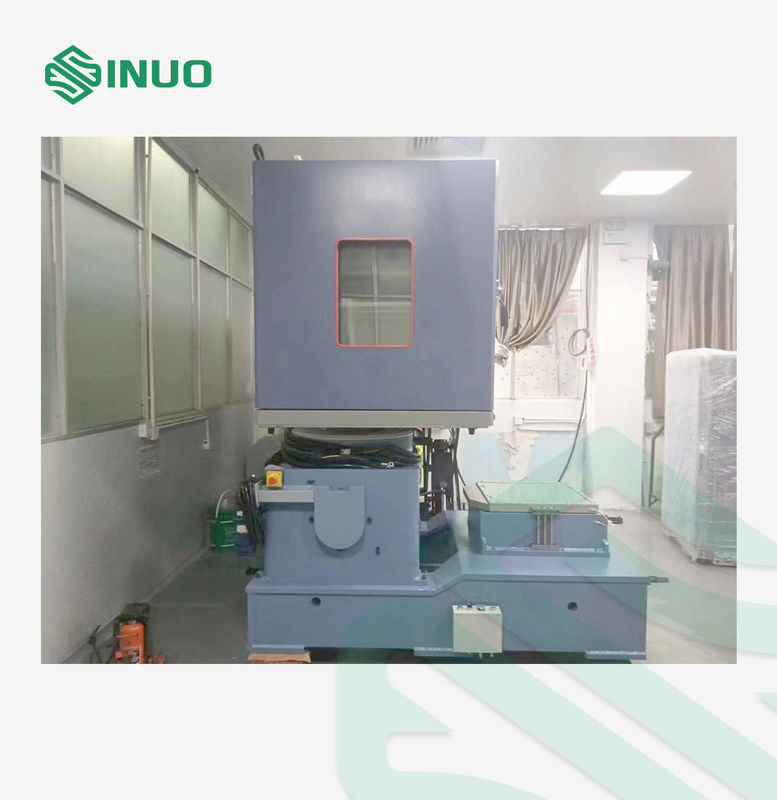

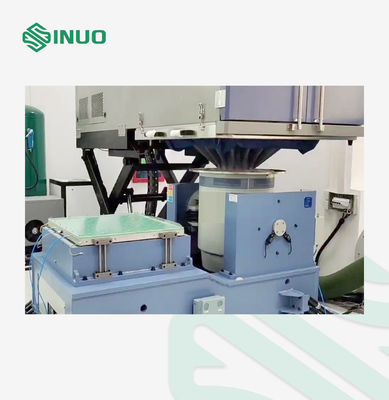

É usado para fornecer ambiente de mudança de temperatura e umidade para aeroespacial, aviação, petróleo de aviação, produtos químicos, eletrônicos,Comunicações e outras unidades de investigação e produção científicaAo mesmo tempo, a tensão de vibração elétrica pode ser aplicada à amostra de ensaio de acordo com o período especificado na câmara de ensaio para testar a fiabilidade e de forma adaptativa da amostra.A introdução do produto é dividida em duas partes, a primeira parte é a máquina de ensaio de vibração eletromagnética SN553-EV322HG120VT120.GP.VCS-2, e a segunda parte é a temperatura, umidade e vibração três câmara de ensaio abrangente SN888-7200B-CT.

Parâmetros técnicos

Descrição da função do controlador de vibração digital

Controle aleatório

De acordo com o diagrama de espectro de potência definido pelo utilizador (feito pelo editor de espectro alvo), o controlo aleatório adota o método de equalização da função de transferência.A saída contínua de sinais aleatórios gaussianos para implementar rapidamente um controle de circuito fechado multi-canal preciso e em tempo realAlgoritmos de controlo adaptativos incorporados reagem rapidamente às não-linearidades do sistema, à frequência de ressonância e às alterações de carga.

Faixa de frequência: 0~4800Hz, estendível para 18750Hz

Resolução: 100, 200, 400, 800, 1600, 3200 linhas espectrais

Intervalo de potência de controlo: > 90 dB

Estratégia de controlo: controlo por canal único, média ponderada, valor máximo, valor mínimo.

Controle do seno

Sine fornece sinais de varredura de qualidade analógica com controle sobre a amplitude da forma de onda sinusoidal.e a duração de permanência pode ser determinada definindo o tempo ou o número de ciclos do sinal sinusoidal.

Faixa de frequência: 1 Hz~5000 Hz, expansível para 10000 Hz

Tempo de ciclo fechado: 5 mS

Distorção harmónica: < 100 dB

Modo de varredura de frequência: varredura de frequência linear 0~6000 Hz/min.

Direcção de varredura: para cima, para baixo

Duração da varredura: pode ser definida como o número de varreduras ou de tempos de ensaio.

Choque clássico

Adotar o método de equalização de função de transferência, apoiar meia onda senoidal, onda de sino, onda retangular, onda trapezoidal, onda de dentão de serra da frente, onda de dentão de serra da parte traseira, onda triangular.Os utilizadores também podem inserir o valor de pico de pulso de acordo com as suas necessidades.

Duração do pulso de 0,5 a 3000 mS

Largura de banda máxima de análise 18750 Hz

Tamanho do quadro: até 16384

Cumprir os padrões: MIL-STD-810 (padrão militar dos EUA), padrão ISO, limite de controle de interrupção definido pelo usuário.
