Equipamento de testes do veículo elétrico

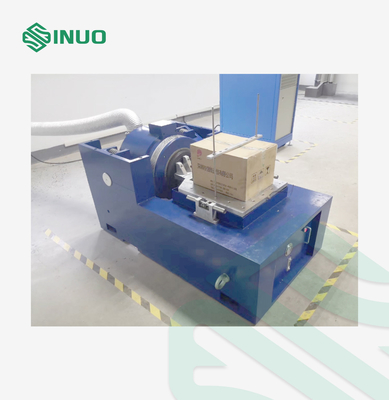

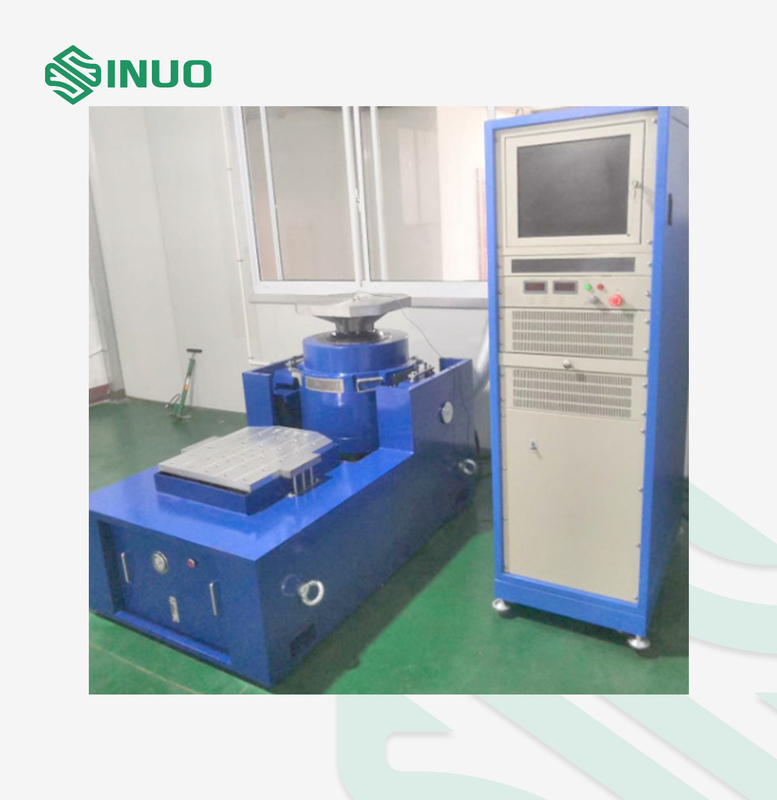

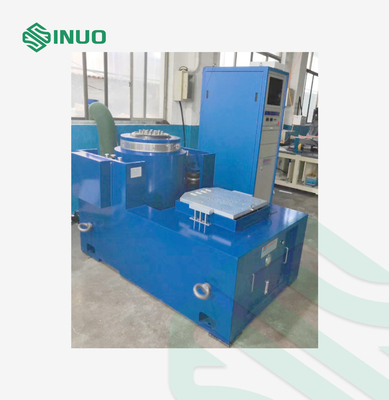

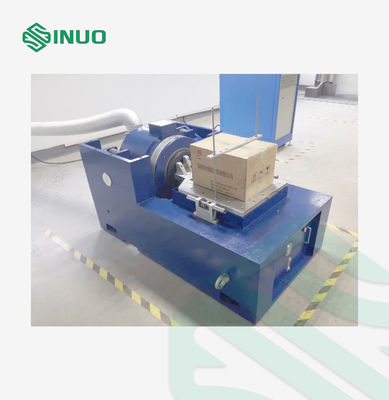

IEC60068-2-78 Máquina de ensaio de vibração eletromagnética

IEC60068-2-78 Máquina de ensaio de vibração eletromagnética

Nome da marca:	Sinuo
Número do modelo:	SN553-EV322HG120VT120.GP.VCS-2
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Deslocamento máximo:

76 mm pp

Velocidade máxima:

2.0m/s

Aceleração máxima:

90 g

Carga útil:

400 kg

Diâmetro movente da bobina:

F320 mm

Peso da bobina móvel:

25 kg

Escapamento do fluxo:

< 10 gauss

Momento excêntrico permissível:

500N.m

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Máquina de ensaio de vibração eletromagnética por choque clássico

Máquina de ensaio de vibração eletromagnética sinusal aleatória

Máquina de ensaio de vibração eletromagnética IEC60068-2-78

Descrição do produto

IEC60068-2-78 Máquina de ensaio de vibração eletromagnética

Normas e cláusulas cumpridas

De acordo com as normas nacionais e internacionais, tais como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Visão geral do produto

O teste de vibração é o ato de excitar ou chocar um componente ou dispositivo para ver como ele reagiria em um ambiente real.de produtos industriais, tais como placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e aparelhos domésticos.

Parâmetros técnicos

Parâmetros do gerador de excitação eletromagnética A20T34
Força máxima de excitação sinusoidal	Pico de 2200Kg.f
Força máxima de excitação aleatória	2200Kg.f rms
Força máxima de excitação de impacto	4400Kg.f
Faixa de frequência	1 ‰ 3000 Hz
Deslocamento máximo	76 mm p-p
Velocidade máxima	2.0m/s
Aceleração máxima	90 g
Frequência de ressonância de primeira ordem	3200 Hz ± 5%
Carga útil	400 kg
Frequência de isolamento das vibrações	2.5 Hz
Diâmetro da bobina móvel	F320 mm
Peso da bobina móvel	25 kg
Parafuso na mesa.	17 × M10
Fuga de fluxo	< 10 gauss
Momento excêntrico admissível	500 N.m.
Tamanho do equipamento	L 1200 mm × W 870 mm × H 1100 mm (mesa vertical)
Peso do equipamento	1700 kg (excluindo mesa de deslizamento horizontal)
Amplificador de potência digital de comutação LA-22K
Potência de saída	22 KVA
Voltagem de saída	100 V
Corrente de saída	220A
Eficiência do amplificador	≥ 90%
SNR	> 75 dB
Distorção harmónica	00,5% THD @ 500Hz
Faixa de sinal de entrada	± 10 Vpico
Estabilidade da corrente de saída	< 5mVdc
Peso do amplificador	500 kg
Tamanho do amplificador	W 880 mm × D 580 mm × H 1520 mm
Sistema de proteção por servo
Função	Temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica, perda de fase de entrada
Controlador de vibração digital VCS-2
Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador Acer original com monitor LCD de 17", teclado/rato óptico
Software	Operação em inglês, análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. Pode gerar automaticamente relatórios de teste WORD.armazenar os sinais e dados, e definir parâmetros de ensaio e funções de análise.
Sistema operativo	Windows 10
Sensor de aceleração LAB	Faixa de frequência: 1-12000 Hz Sensibilidade: 50 mv/g Intervalo de temperatura: -24 - 250°C
Tabela de extensão vertical VT120
Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	1200 mm × 1200 mm
Furo fixo	M10 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste
Frequência de utilização do limite superior	350 Hz, aleatório 2000 Hz
Peso	Cerca de 120 kg.

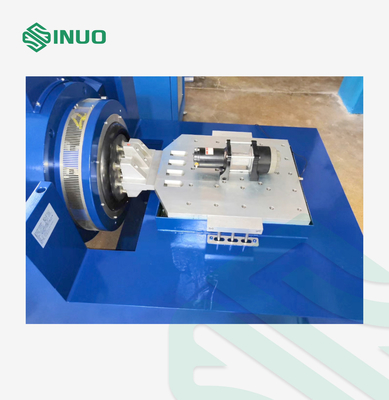

HG120 Tabela de deslizamento horizontal de filme de óleo
Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	1200 mm × 1200 mm
Furo fixo	M10 mangue de parafuso de aço inoxidável, durável e resistente ao desgaste
Frequência de utilização do limite superior	Sinus 2000 Hz, aleatório 2000 Hz
Peso	Cerca de 227 kg (sem cabeça de ligação)
Ventilador de arrefecimento B752S (incluindo silenciador)
Potência do ventilador	7.5KW
Fluxo do ventilador	22 m3/min
Requisitos elétricos
Fornecimento de energia	3 fases 380V/50Hz, 35 KVA
Ar comprimido	0.6Mpa
Resistência do solo	≤ 4Ω
