A água de MIL-STD810G refrigerou a máquina de testes eletromagnética da vibração

Máquina de teste de vibração eletromagnética refrigerada a água MIL-STD810G

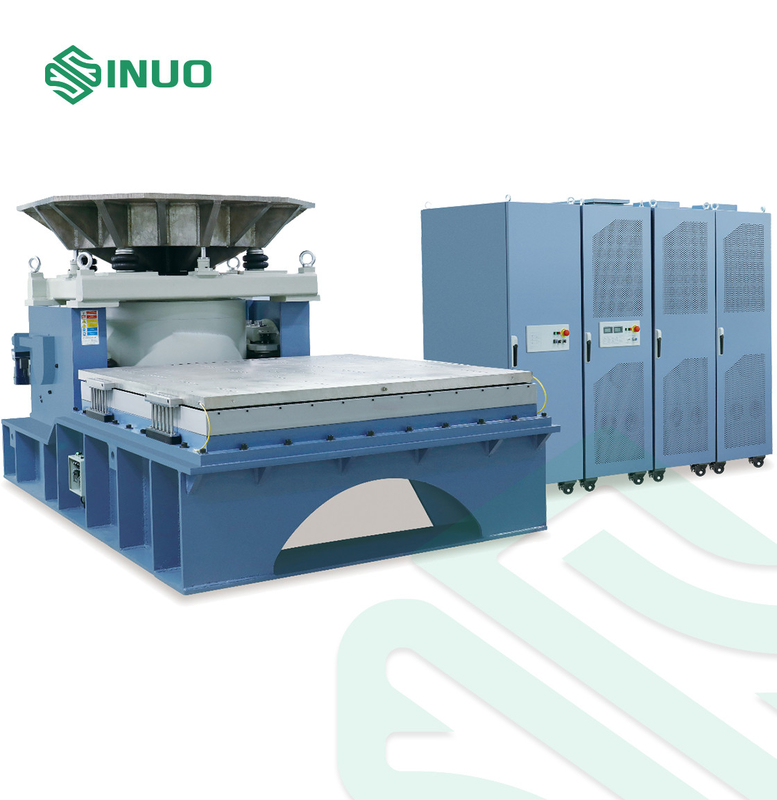

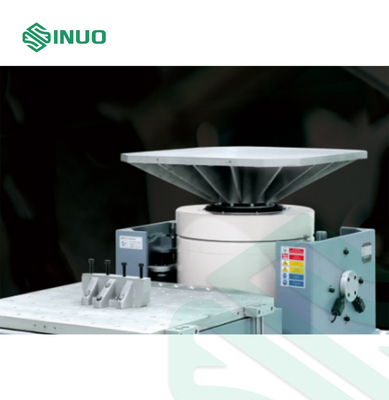

Visão geral do equipamento

O teste de vibração é o ato de excitar ou chocar um componente ou dispositivo para ver como ele reagiria em um ambiente real.A gama de aplicação do teste de vibração é extremamente ampla, desde produtos industriais como placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos.

Laberton pode fornecer todo o esquema de excitação e teste e comprovar a qualidade dos produtos de acordo com padrões nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Fórmula de seleção de máquina de vibração e diagrama de estrutura do gerador de vibração

As condições de teste fornecidas pela empresa do cliente;

Tipo de teste: Varredura senoidal;Aleatório;Choque Clássico;

Faixa de resposta de frequência: 1-2700Hz

Fórmula: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)

Parâmetros técnicos

Introdução da tecnologia e função do produto

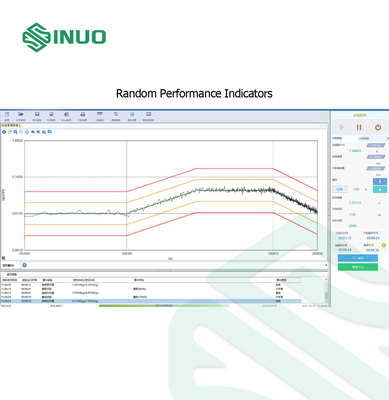

Indicadores de desempenho aleatórios

A função de controle aleatório VCS5X fornece controle de vibração aleatória rápido e preciso.O algoritmo de controle adaptativo baseado na função de transferência pode responder rapidamente à não linearidade do sistema, ao ponto de vibração de ressonância e à mudança da carga dinâmica, melhorando significativamente sua precisão de controle e obtendo um tempo de loop rápido.

Método de controle

Método de equalização: função de transferência

Malha de controle: controle adaptativo baseado na atualização da função de transferência, que pode responder rapidamente a mudanças na não linearidade do sistema, pontos de vibração de ressonância e cargas dinâmicas

controlar o desempenho

Faixa dinâmica: 90db

Precisão de controle: ± 1dB

Tempo de loop fechado: valor típico 100mS

sinal de acionamento

Um sinal aleatório gaussiano contínuo.

parâmetros de controle

Faixa de frequência: de 0 a 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Resolução: 100, 200, 400, 800, 1600, 3200, 6400 linhas espectrais

Estratégia de controle: controle de canal único, controle ponderado, valor máximo, valor mínimo

Número de graus de liberdade (DOF): 12~3160

Coeficiente de corte (cisalhamento sigma): 2~100

Taxa de empilhamento: Nenhum, 50%, 75%

Espectro alvo

Ponto de cruzamento: definido por magnitude ou inclinação, o número de pontos de cruzamento não é limitado

Cálculo do ponto de cruzamento: calcule automaticamente o valor da frequência de cruzamento de cada segmento.

Espectro de tolerância: Defina a linha de alarme e a linha de interrupção em dB ou % em relação ao espectro alvo

Verificação de validade: verifica automaticamente a validade dos pontos de intersecção definidos

Limite de tolerância RMS: calculado automaticamente com base no espectro de tolerância ou definido manualmente pelo usuário.

Cálculo RMS: Cálculo automático de valores RMS de deslocamento, velocidade e aceleração e valores de pico estimados.

Ajuste RMS: Ajuste o valor RMS manualmente ou definindo a conversão de decibéis.

Tipo de aceleração: logarítmico, dB

Unidades de Engenharia: Imperial, Métrica

Display: Exibe automaticamente o espectro de referência com limites de tolerância definidos de acordo com o espectro de referência.

Pré-teste

Nível de pré-teste: 0,1 ~ 100%

Velocidade inicial: rápido, lento

Acionamento Inicial: Tensão Inicial Inicial Definida pelo Usuário

Limite máximo do inversor: Tensão máxima do inversor definida pelo usuário para pré-teste

Plano de execução de teste

Eventos de teste: magnitude e tempo de execução dinâmico

Verificação de interrupção: desligado, ligado

Malha de controle: malha aberta, malha fechada

Armazenar resultados: bitmap da tela, painel ativo, todos os painéis, armazenar automaticamente conteúdo definido

Gere relatórios de teste: relatório simples, relatório completo

Pausar experimento: definir tempo de pausa

Loop: defina o início e o fim do loop e o número de loops

Execute a sequência de teste: alterne e execute vários testes em sequência

Segurança

Verificação de interrupção de linha: Verifique automaticamente o número de linhas fora da tolerância e compare com o valor permitido, a taxa de interrupção de linha é de 0 ~ 1

Limite de valor efetivo: Verifique se o valor efetivo do controle excede o limite máximo e mínimo definido

Aborto manual: O usuário pode interromper o teste pressionando "Stop" no painel de controle e o botão "ABORT" no painel frontal da caixa de controle

Executar: A maneira mais rápida é pressionar “ABORT” para interromper a execução do teste diretamente pelo hardware.

Valores limites da tabela de vibrações: aceleração máxima, velocidade, deslocamento.

Pré-teste: Use sinais de pequena escala para verificar o circuito de controle do sistema e o desempenho do sistema, testar a função de transferência do sistema, etc.

Teste: Detecção automática contínua de malha aberta, inspeção de sobrecarga, alarme, inspeção de faixa de tolerância de interrupção, inspeção de limite de interrupção RMS, partida, parada e alteração de magnitude na taxa especificada pelo usuário, limite de sinal de acionamento.

Espectro alvo flutuante: Quando a magnitude muda, o espectro alvo, o alarme e a tolerância de interrupção seguem a mudança de magnitude atual e verificam automaticamente o número de linhas fora da tolerância no teste de magnitude atual

Sensibilidade em malha aberta: insensível, normal, sensível.

Operação manual durante o teste

Execute ações abertas: pare ou inicie um teste, pause ou retome um teste

Ajuste de nível: aumente ou diminua o nível manualmente ou defina o nível diretamente

Run jump: salta manualmente para o próximo evento na programação

Operação de controle de execução: válida ou inválida para detecção de interrupção, controle de malha aberta ou malha fechada

Operação de exibição: adicionar/excluir cursor, adicionar/excluir janela, alterar conteúdo ou interface de exibição, etc.

Relatório de teste: gerar relatório de teste WORD/PDF

Cursores de pico/vale: Detecção e marcação automática de pico/vale

Cursor comum: cursor único, cursor duplo, lê o X, Y da posição apontada pelo cursor

Cursores harmônicos: marcam harmônicos

Exibição de status on-line

Parâmetros principais: magnitude da corrente, valor de pico da tensão de acionamento, aceleração alvo, velocidade, valor de deslocamento e valor RMS de aceleração controlada

Tempo: tempo total de execução, tempo de escala total, tempo de escala atual, tempo restante

Status atual: pausa, pré-teste, execução de teste, alarme e interrupção de teste, etc.

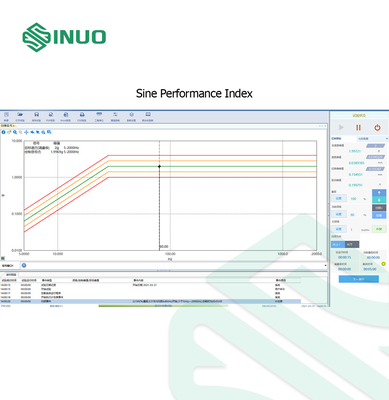

Índice de desempenho senoidal

O sistema de controle senoidal VCS realiza varredura de frequência senoidal eficaz e controle de frequência fixa, gerando uma onda senoidal de varredura contínua de 1 Hz a 10.000 Hz.O sinal do drive produz uma varredura analógica verdadeira.O algoritmo de controle adaptativo baseado na atualização da amplitude do sinal senoidal pode responder rapidamente às mudanças do sistema e possui alta precisão de controle e faixa dinâmica de controle.

Método de controle

Método de equalização: função de transferência

Loop de controle: controle adaptativo baseado na atualização da amplitude do sinal senoidal, que pode responder rapidamente a mudanças na não linearidade do sistema, pontos de vibração de ressonância e cargas dinâmicas

Controlar o desempenho

Faixa dinâmica: 110dB

Tempo de loop fechado: 10ms

Sinal de acionamento: fornece sinal senoidal varrido com qualidade analógica

Distorção de forma de onda: <0,3%

Relação sinal-ruído superior a 100 dB

Resolução de frequência: 0,01%

parâmetros de controle

Estratégia de controle: controle de canal único, controle ponderado, valor máximo, valor mínimo

Modo de operação: manual, automático

Largura de banda de filtro proporcional: largura de banda proporcional, largura de banda fixa

Sensor de deslocamento - filtro passa-baixo: 0,1 ~ 18750 Hz

Resolução no domínio do tempo: ≥10ms

Taxa inicial: 1 ~ 120dB

Frequência de varredura linear: 0,01 ~ 6000 Hz/min

Frequência de varredura logarítmica: 0,01 ~ 100 outubro/min,

Faixa de frequência: 1 Hz ~ 10000 Hz

Parâmetros de varredura

Modo de varredura de frequência: linear, logarítmico

Duração da varredura: tempos de varredura de frequência, tempo

Taxa de varredura: A taxa de varredura pode ser definida para cada evento de varredura

Direção inicial: para cima, para baixo

Configuração de frequência: frequência limite inferior, frequência limite inferior, frequência inicial

Parâmetros residentes

Frequência: defina a frequência de permanência

Duração: número de varreduras, tempo

Espectro alvo

Resolução: máximo 4096 pontos

Ponto de cruzamento: definido por magnitude ou inclinação, o número de pontos de cruzamento não é limitado

Magnitude: aceleração, velocidade, deslocamento

Inclinação: aceleração constante, velocidade constante, deslocamento constante

Espectro de tolerância: Defina a linha de alarme e a linha de interrupção em dB ou % em relação ao espectro alvo

Verificação de validade: verifica automaticamente a validade dos pontos de intersecção definidos

Cálculo de pico: calcule automaticamente o valor de pico de deslocamento, velocidade e aceleração.

Unidades de Engenharia: Imperial, Métrica

Display: Exibe automaticamente o espectro de referência com limites de tolerância definidos de acordo com o espectro de referência.

Cálculo do ponto de cruzamento: calcule automaticamente o valor da frequência de cruzamento de cada segmento.

Tipo de aceleração: logarítmico, dB

Iniciar teste

Velocidade inicial: rápido, lento

Acionamento Inicial: Tensão Inicial Inicial Definida pelo Usuário

Limite máximo do inversor: Aumento da tensão máxima do inversor para testes definidos pelo usuário

Plano de execução de teste

Eventos de teste: varredura, pausa, passo

Verificação de interrupção: desligado, ligado

Malha de controle: malha aberta, malha fechada

Loop: defina o início e o fim do loop e o número de loops

Pausar experimento: definir tempo de pausa

Armazenar resultados: bitmap da tela, painel ativo, todos os painéis, armazenar automaticamente conteúdo definido

Gere relatórios de teste: relatório simples, relatório completo

Execute a sequência de teste: alterne e execute vários testes em sequência

Operação manual durante o teste

Execute ações abertas: pare ou inicie um teste, pause ou retome um teste

Ajuste de nível: aumente ou diminua o nível por etapas manuais e você também pode definir o nível diretamente

Controle de varredura de frequência: alterar frequência, aumentar/diminuir frequência, alterar direção de varredura, configuração manual de frequência

Direção da varredura: altera a direção da varredura

Run Jump: Transferir manualmente para o próximo evento na programação, transferir manualmente para a próxima programação

Operação de controle de execução: válida ou inválida para detecção de interrupção, controle de malha aberta ou malha fechada

Operação de exibição: adicionar/excluir cursor, adicionar/excluir janela, alterar conteúdo de exibição ou relatório de interface, etc.

Relatório de teste: gerar relatório de teste WORD/PDF

Exibição de status on-line

Parâmetros principais: magnitude da corrente, valor de pico da tensão de acionamento, amplitude de aceleração alvo e controlada

Tempo: tempo total de execução, tempo de execução em escala total, tempo de escala atual, tempo restante

Status atual: pausa, pré-teste, execução de teste, alarme e interrupção de teste, etc.

segurança

Interrupção manual: O usuário pode interromper o teste através do botão “Stop” no painel de controle e do botão “ABORT” no painel frontal da caixa de controle.A maneira mais rápida é pressionar “ABORT” para interromper diretamente a execução do teste através do hardware.

Valores limites da tabela de vibrações: aceleração máxima, velocidade, deslocamento.

Teste: Detecção automática contínua de circuito aberto, inspeção de sobrecarga, alarme, inspeção de faixa de tolerância de interrupção, partida, parada e alteração de magnitude na taxa especificada pelo usuário, limite de sinal de acionamento.

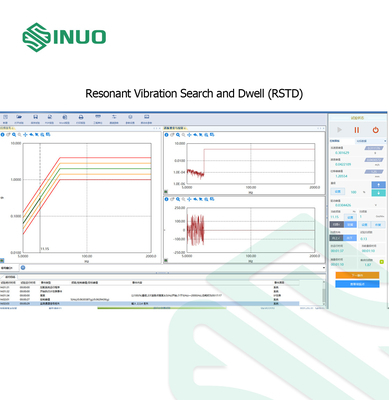

Pesquisa e permanência de vibração ressonante (RSTD)

VCS Resonant Vibration Search and Dwell fornece as funções de busca e permanência de ressonância.O algoritmo de rastreamento exclusivo do sistema pode rastrear com rapidez e precisão a frequência de vibração de ressonância.A busca e permanência de vibração harmônica inclui todos os índices de controle senoidal e também inclui os seguintes índices.

Pesquisa de ressonância

Função de transferência: qualquer par de canais de entrada ou um teste entre um canal de entrada e um canal de controle

Faixa de pesquisa: frequências de início e parada selecionáveis ​​pelo usuário dentro da faixa de frequência definida pelo espectro de referência

Taxa de varredura: taxa de varredura padrão, taxa de varredura dedicada especificada pelo usuário

Critérios de detecção: identificação de ressonância com base no valor q, amplitude da função de transferência ou ambos

Residir

Modo de teste: dois modos: 1) permanecer durante a busca ressonante;2) após completar a busca, fique de acordo com a lista de permanência, este modo permite ao usuário modificar a lista de permanência

Modo de permanência: permanência de frequência fixa, permanência de rastreamento

Tempo de permanência em frequência fixa: tempo, número de ciclos;ou taxa de desvio de amplitude

Critérios de residência de rastreamento: atingir o tempo ou número de ciclos especificado;deslocamento de frequência de vibração de ressonância (frequência hz ou porcentagem);taxa de desvio de amplitude de ressonância (deslocamento total ou deslocamento dentro de um determinado período de tempo)

Plano de execução de teste

Pesquisa de ressonância: defina e execute eventos de pesquisa de ressonância

Tempo de espera ressonante: define e executa eventos de tempo de espera, correspondentes à busca de vibração harmônica

Tempo de busca: execute o tempo de espera imediatamente após procurar o ponto de vibração de ressonância

Exibição de sinal

Registros de pesquisa: a mesma pesquisa de vibração harmônica e registros de operação relacionados à permanência

Lista de permanência: lista todos os pontos de frequência residentes e amplitude, fase, valor q correspondente, etc.

Gráfico de amplitude: amplitude da função de transferência vs. curva de variação de frequência

Diagrama de fase: a curva da função de transferência fase versus frequência

Segurança

Interrupção manual: O usuário pode interromper o teste através do botão “Stop” no painel de controle e do botão “ABORT” no painel frontal da caixa de controle.A maneira mais rápida é pressionar “ABORT” para interromper diretamente a execução do teste através do hardware.

Valores limites da tabela de vibrações: aceleração máxima, velocidade, deslocamento.

Teste: Detecção automática contínua de circuito aberto, inspeção de sobrecarga, alarme, inspeção de faixa de tolerância de interrupção, partida, parada e alteração de magnitude na taxa especificada pelo usuário, limite de sinal de acionamento.

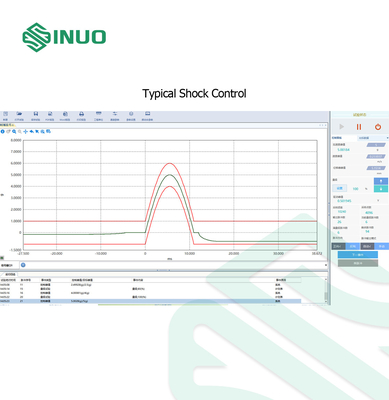

Controle de choque típico

O controle de choque típico fornece a função de teste de choque da forma de onda de choque clássica, adota o algoritmo de controle adaptativo baseado na função de transferência, pode responder rapidamente à não linearidade do sistema e à mudança da carga dinâmica e possui forte adaptabilidade do sistema e alta precisão de controle.

Método de controle

Método de equalização: função de transferência

Malha de controle: controle adaptativo baseado na atualização da função de transferência, que pode responder rapidamente à não linearidade do sistema e à mudança de carga dinâmica

Controlar o desempenho

Faixa dinâmica: 90db

Definição de pulso

Tipo de pulso: meio seno, dente de serra de pico frontal, dente de serra de pico traseiro, triângulo, retângulo, trapézio, haversina.

Duração do pulso: 0,5 ~ 3000 ms

Amplitude do pulso: o usuário pode inserir a amplitude do pulso de acordo com as necessidades

Faixa de frequência: 0 ~ 18750Hz

Unidade: imperial, métrica

Compensação de pulso

Método de compensação: compensação de pulso frontal e traseira, compensação de pulso frontal, compensação pós-pulso

Forma de onda de compensação: meio senoidal, retangular, harmônico retangular

Amplitude pré-pulso: 1 ~ 100%

Após amplitude de pulso: 1 ~ 100%

Tolerância

Tipo: MIL-STD810G, IEC60068227, GJB150A, padrão ISO, limite de controle de interrupção definido pelo usuário.

parâmetros de controle

Modo de operação: manual, automático

Canal de controle: controle de canal único, controle ponderado

Intervalo de pulso: Define o intervalo de tempo entre dois pulsos

Média: 1~10

Pré-teste

Nível de pré-teste: 0,1 ~ 100%

Velocidade inicial: rápido, lento

Acionamento Inicial: Tensão Inicial Inicial Definida pelo Usuário

Limite máximo do inversor: Tensão máxima do inversor definida pelo usuário para pré-teste

Execução do Plano de Teste

Eventos de teste: magnitude e número de pulsos

Verificação de interrupção: desligado, ligado

Malha de controle: malha aberta, malha fechada

Armazenar resultados: bitmap da tela, painel ativo, todos os painéis, armazenar automaticamente conteúdo definido

Gere relatórios de teste: relatório simples, relatório completo

Pausar experimento: definir tempo de pausa

Loop: defina o início e o fim do loop e o número de loops

Polaridade do pulso: direto, reverso

Segurança

Detecção de circuito aberto: detecção automática de circuito aberto de circuito de controle

Sinal de entrada: loop aberto do canal de entrada, verificação de sobrecarga

Verificação de interrupção de linha: Verifique automaticamente o número de linhas fora da tolerância e compare com o valor permitido, a taxa de interrupção de linha é de 0 ~ 1

Tolerância: MIL-STD810 (padrão militar dos EUA), padrão ISO, limite de controle de interrupção definido pelo usuário.

Botão de interrupção: teste de interrupção executado diretamente via hardware

Limites do Shaker: Aceleração Máxima, Velocidade, Deslocamento

Limite do sinal de acionamento: limite o valor de pico do sinal de acionamento

Sensibilidade em malha aberta: insensível, normal, sensível.

Operação manual durante o teste

Execute ações abertas: pare ou inicie um teste, pause ou retome um teste

Ajuste de magnitude: passo manual para aumentar ou diminuir a magnitude, definir diretamente a magnitude

Run Jump: ajuste manualmente para o próximo evento na programação

Operação de controle de execução: válida ou inválida para detecção de interrupção, controle de malha aberta ou malha fechada

Operação de exibição: adicionar/excluir cursor, adicionar/excluir janela, alterar conteúdo de exibição ou relatório de interface, etc.

Relatório de teste: gerar relatório de teste WORD/PDF

Pulso de choque: pulso de choque de saída manualmente, altere a polaridade do pulso

Exibição de status on-line

Parâmetros principais: magnitude da corrente, valor de pico da tensão do inversor, valor de pico de aceleração alvo e controlada e valor RMS

Tempo: o número de pulsos de saída, o número de pulsos restantes, o número de pulsos de nível de corrente, o número de pulsos de nível completo

Status atual: pausa, pré-teste, execução de teste, alarme e interrupção de teste, etc.
