Dispositivo de carregamento do teste da força da inserção da relação do veículo elétrico IEC62196

Dispositivo de carregamento do teste da força da inserção da relação do veículo elétrico IEC62196

Padrões & cláusulas cumpridos para o dispositivo de carregamento do teste da força da inserção da relação

Cláusula 14.1.5 do 62196-1:2020 do IEC, 14.1.6, fig13, fig14.

Cláusula 17,2 do 62196-1:2014 do IEC.

Parâmetros técnicos para o dispositivo de carregamento do teste da força da inserção da relação

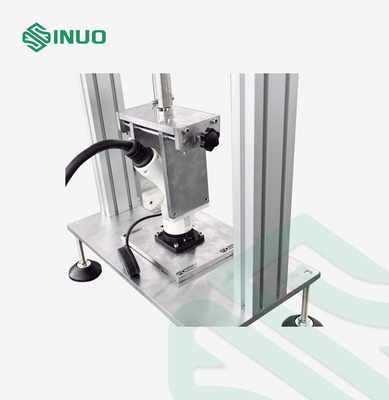

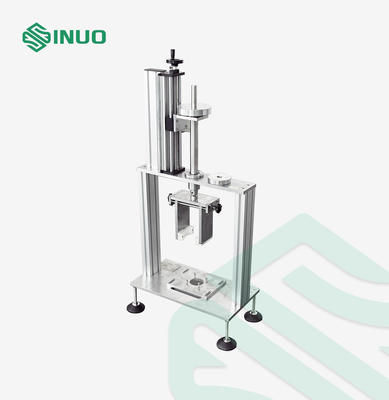

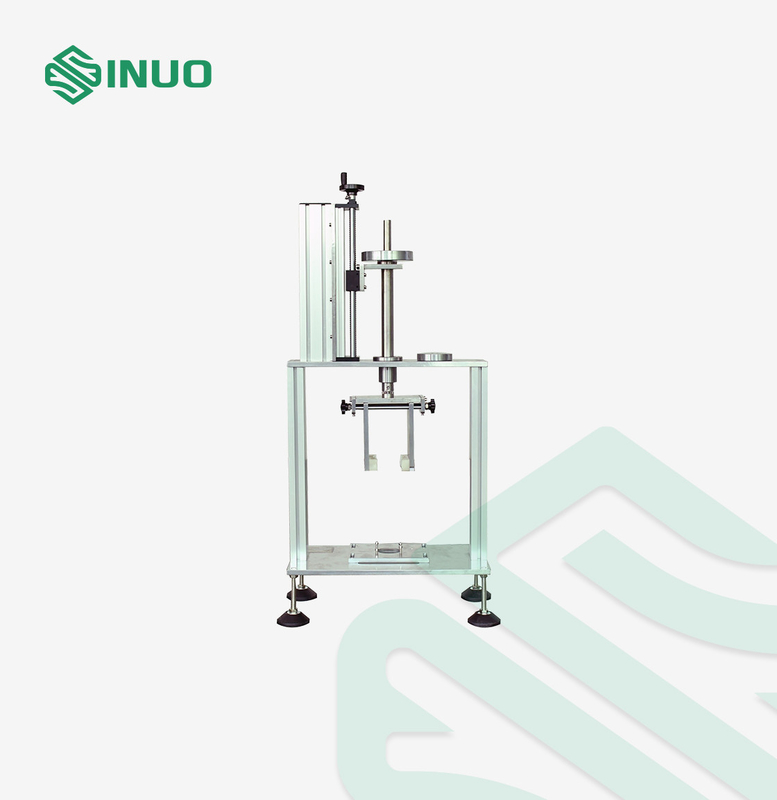

Vista geral do equipamento para o dispositivo de carregamento do teste da força da inserção da relação

Finalidade do teste: A estrutura da relação de carregamento deve fazê-la fácil introduzir a arma de carregamento, e verifica se a força máxima exigida para introduzir a arma de carregamento no soquete do dispositivo esteja dentro da escala especificada no padrão.


Princípio do teste: A força da arma de carregamento introduzida no soquete: põe a arma de carregamento verticalmente para baixo, o lugar o peso principal de acordo com as exigências padrão na arma de carregamento, e use então um peso 0.8kg para cair livremente de uma altura de 5cm para impactar o peso principal, a arma de carregamento deve ser introduzido no soquete à posição exigida pelo contato

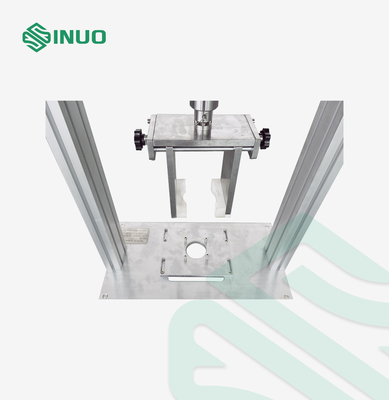

Estrutura do equipamento: Este dispositivo é composto da placa de base A da instalação do soquete, do dispositivo de aperto de carregamento da arma, do peso principal F, e do peso adicional G.
Nota: O dispositivo elétrico ajustável centrando-se é adotado, que pode guardar todos os tipos de produtos de carregamento da arma

Características da estrutura

Este dispositivo é composto principalmente do dispositivo elétrico da instalação, do dispositivo de aperto, do peso principal, do peso suplementar e da tomada do teste. Baseado na experiência, a braçadeira da tração é mudada a um contrapeso, o gancho do peso é conectado diretamente à tomada do teste, e o dispositivo elétrico para guardar a amostra é configurado. A forma específica é mostrada em figura 1.
