O bloqueio do soquete do interruptor de IEC62196 EV retira o instrumento do teste da força

O bloqueio do soquete do interruptor de IEC62196 EV retira o instrumento do teste da força

Nome da marca:	Sinuo
Número do modelo:	SN1013
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	15 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1Ed.4CDV 2020

Cláusulas aplicadas:

Cláusula 14.1.5, 14.1.6

Método da operação:

Operação manual

Configuração do peso:

165-750N

Tomadas do teste:

Personalizado

Estação de teste:

Única estação

Figuras aplicadas:

Fig13, fig14

Tabela aplicada:

Tabela 5

Detalhes da embalagem:

caixa da madeira compensada

Habilidade da fonte:

15 grupos/mês

Destacar:

O bloqueio do soquete retira o instrumento do teste da força

Instrumento do teste da força do soquete do interruptor de EV

Descrição do produto

O bloqueio do soquete do interruptor de IEC62196 EV retira o instrumento do teste da força

Os padrões & as cláusulas cumpridos para o bloqueio do soquete do interruptor retiram o instrumento do teste da força

Cláusula 14.1.5 do 62196-1:2020 do IEC, 14.1.6, fig13, fig14.

Cláusula 17,2 do 62196-1:2014 do IEC.

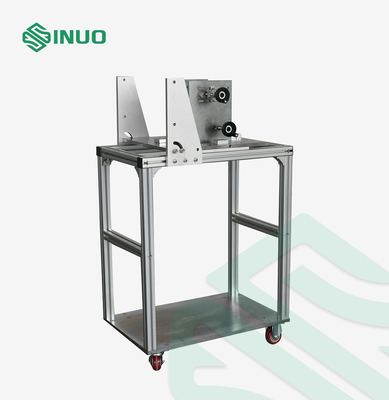

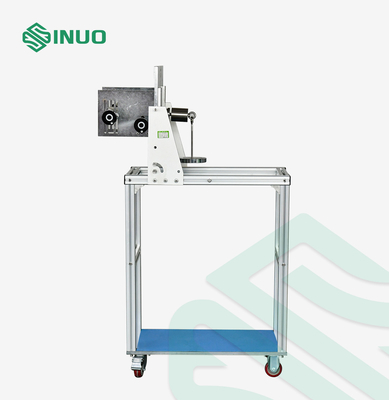

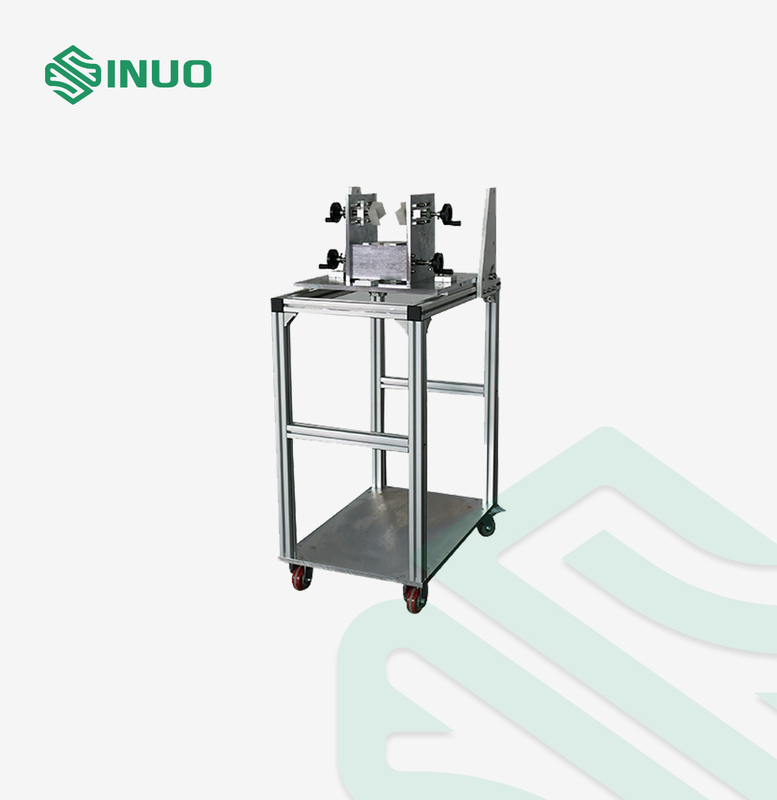

A vista geral do equipamento para o bloqueio do soquete do interruptor retira o instrumento do teste da força

Finalidade de teste: A estrutura da relação de carregamento deve permitir a arma de carregamento facilmente seja introduzida e retirada, e deve impedir que a arma de carregamento caia fora do soquete durante o uso normal. Verifique que a força máxima exigida para puxar o cabo de carregamento fora do soquete do dispositivo está dentro da escala especificada no padrão.

Princípio do teste: Força extraível máxima do soquete: Aplique a força extraível máxima especificada no padrão (a força total do peso principal, do peso adicional, do gancho (dispositivo de aperto), e da tomada do teste) à tomada do teste, e a tomada deve sair do soquete.

Estrutura: Este dispositivo é composto do dispositivo de aperto instalado sob a placa superior A, o peso principal F, o peso adicional G e a tomada C. do teste. O quadro do dispositivo é compatível com GB/T20234.1 figura 5 e GB11918.4 figura 102, incluindo o teste de carga mecânica da relação de carregamento horizontal horizontal, travando o teste do dispositivo e o teste da força da inserção.
Nota: A braçadeira ajustável é adotada, que pode ser comutada verticalmente e horizontalmente, e pode apertar vários produtos; a braçadeira de D é substituída por um anel, que seja mais conveniente de se operar e se usar; o peso principal é contrapesado diretamente sem um suporte.

Os parâmetros técnicos para o bloqueio do soquete do interruptor retiram o instrumento do teste da força

Uma força máxima da retirada

A força máxima da retirada da soquete-tomada cumprirá as exigências da tabela 1.

Aplique a força máxima da retirada especificada no padrão (a força total do peso principal, peso suplementar, gancho (dispositivo de aperto) à tomada do teste, quando o peso suplementar é deixado cair de uma altura de 50mm, a tomada deve sair do soquete.

O usuário deve selecionar um peso apropriado para o teste de acordo com a seguinte tabela:

Tipo da amostra (C.A.A)	Retirada N	Peso principal N	Peso suplementar N
6-40	165	148,5	16,5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Tipo da amostra (C.C.A)
Alguns	750	396+148.5+49.5+15	75
Cláusula A 17,2
<59>	150	135	15
60-99	275	247,5	27,5
100-125	400	270+90	40
Nota: O peso principal já contém o peso da tomada e do gancho do teste

Força mínima da retirada de B

Introduza o calibre com a força mínima da retirada especificada no padrão (isto é, o pino do teste (único pino) que cumpre as exigências deste padrão, a massa total do pino deve ser igual ao valor especificado na tabela) em cada soquete individual na soquete-tomada. O calibre não deve ser removido do soquete dentro de 30 segundos.

Diâmetro nominal do pino milímetro	Diâmetro do calibre milímetro +0 -0,01	Força total mínima N
5	4,80	2,5
6	5,80	5
7	6,80	5
8	7,80	10
10	9,80	15
12	11,80	20
Nota: A força mínima da retirada já inclui o peso do calibre

Características da estrutura de C

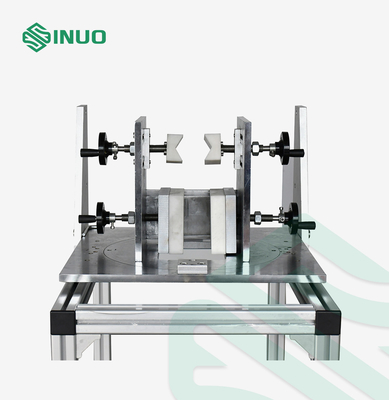

Este dispositivo é composto principalmente do dispositivo elétrico da instalação, do dispositivo de aperto, do peso principal, do peso suplementar e da tomada do teste. Baseado na experiência, a braçadeira da tração é mudada a um contrapeso, o gancho do peso é conectado diretamente à tomada do teste, e o dispositivo elétrico para guardar a amostra é configurado. A forma específica é mostrada em figura 1.

O bloqueio do soquete do interruptor de IEC62196 EV retira o instrumento do teste da força 0

Tomada do teste de D

A tomada do teste, de acordo com as folhas padrão relevantes, terá finamente os contatos à terra de aço temperado, tendo uma aspereza de superfície que não excede o µm 0,8 sobre seu comprimento ativo e espaçado nas distâncias nominais, com uma tolerância de ±0,05 milímetro.

A dimensão dos contatos da tomada ou a distância entre superfícies de contato para outros tipos de contatos da tomada serão de acordo com as dimensões mínimas dadas nas folhas padrão relevantes, com uma tolerância de ^+0,010mm

As tomadas do teste não são incluídas neste instrumento do teste, usam por favor aquelas tomadas do teste que o cliente já pediu separadamente como o seguimento:

Não:	Padrão	Figura não:	Nome	QTY
1	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-I	Test-plug1: 32A, ENTRADA do VEÍCULO da C.A. de 250 V	1
2	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Ilb	Test-plug1: 63 A, A TRIFÁSICO OU 70 DE 480 V, FASE MONOFÁSICA DE 250 V	1
3	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Ild	Teste-VEÍCULO INLET2: 63 A, A TRIFÁSICO OU 70 DE 480 V, FASE MONOFÁSICA DE 250 V	1
4	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Ilf	Teste-VEÍCULO INLET3: 63 A, A TRIFÁSICO OU 70 DE 480 V, FASE MONOFÁSICA DE 250 V	1
5	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Illa	Teste-tomada 4: 16 A, TOMADA MONOFÁSICA de 250 V COM 1 CONTATO PILOTO	1
6	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Illb	Teste-tomada 6: 32 A, TOMADA MONOFÁSICA de 250 V COM 2 CONTATOS PILOTO	1
7	IEC do © de IEC62196-2/Ed.3/CDV (E)	Folha PADRÃO 1 da FOLHA 2-Illc	Teste-tomada 8: 63 A, TOMADA TRIFÁSICA de 480 V COM 2 CONTATOS PILOTO	1
8	IEC do © de IEC62196-3/Ed.2/CDV (E)	FOLHA PADRÃO 3-Ib Folha 1	CONECTOR 10 do VEÍCULO do teste	1
9	IEC do © de IEC62196-3/Ed.2/CDV (E)	FOLHAS PADRÃO BB DA CONFIGURAÇÃO ACOPLADOR 250 DO VEÍCULO UMA C.C. DE 900 V Folha PADRÃO 1 da FOLHA 3-Iia	CONECTOR 11 do VEÍCULO do teste	1
10	IEC do © de IEC62196-3/Ed.2/CDV (E)	Folha PADRÃO 2 da FOLHA 3-IIIa	ENTRADA 12 do VEÍCULO do teste	1
11	IEC do © de IEC62196-3/Ed.2/CDV (E)	VEÍCULO PADRÃO INLETMODES 2, 3 E 4 folha 2 da FOLHA 3-Iva	ENTRADA 13 do VEÍCULO do teste	1
12	IEC do © de IEC62196-3/Ed.2/CDV (E)	A ENTRADA PADRÃO do VEÍCULO da FOLHA 3-Ivb TODOS OS MODOS cobre 1	ENTRADA 14 do VEÍCULO do teste	1

Pinos do teste de E

Os pinos do teste não são incluídos neste instrumento do teste, usam por favor aqueles pinos do teste que o cliente já pediu separadamente como o seguimento:

Diâmetro nominal do pino milímetro	Diâmetro do calibre milímetro +0 -0,01	Força total mínima N
5	4,80	2,5
6	5,80	5
7	6,80	5
8	7,80	10
10	9,80	15
12	11,80	20
Nota: A força mínima da retirada já inclui o peso do calibre

A configuração e os detalhes para o bloqueio do soquete do interruptor retiram o instrumento do teste da força

Configuração do calibre:

Feito de S136, o pino é o valor mínimo do tamanho padrão, a tolerância é +0,01 0 milímetros, o afastamento é ±0.05mm, e o revestimento é 0.8um
soquete de harmonização gauge*1 da força 16A extraível máxima;
soquete de harmonização gauge*1 da força 32A extraível máxima;
Soquete de harmonização gauge*1 da força extraível máxima da C.C.;

Configuração do peso:

165: 148.5N peso adicional principal x1 do peso x1+16.5N;
300N: 270N peso adicional principal x1 do peso x1+30N;
440N: 396N peso adicional principal x1 do peso x1+44N;
660N: 594N peso adicional principal x1 do peso x1+66N;
750N: 675N peso adicional principal x1 do peso x1+75N;
Nota: O peso do peso principal inclui o peso do gancho, e o peso do peso é realizado pela superposição e pela combinação.

Índice do teste:

7.11.8: Teste de carga mecânica de carregamento da relação
7.15.1.1: Travando o teste do dispositivo
7,17: Teste da força da inserção (peça da força da extração)

Tempo de posse do teste: 60s, o jaque conduz a bandeja para cima e para baixo para levantar o peso para conseguir
Número de testes: 4 vezes, uma vez em cada um sentido de 90° em torno da linha central horizontal, manualmente

Carga do teste:

Arma de carregamento da C.A.: 100N
Arma de carregamento da C.C.: 140N
1,0 quilogramas

Figura da referência do teste:

O bloqueio do soquete do interruptor de IEC62196 EV retira o instrumento do teste da força 1
