Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196

Nome da marca:	Sinuo
Número do modelo:	SN1012
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1Ed.4CDV 2020

Taxa do teste:

(10 ± 2) r/min ou (9 ± 1) r/min

Fonte de alimentação:

Pode ser personalizado

Estação de teste:

Única estação

Diâmetro da rotação:

75/76mm

Peso da carga:

0.4-70.3Kg

Altura do teste:

260-660mm

Diâmetro do Revestimento:

6.5-44.5mm

Detalhes da embalagem:

caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

Equipamento de teste terminal de carregamento da arma do veículo

Equipamento de teste terminal da arma do IEC 62196

Descrição do produto

Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196

Padrões & cláusulas cumpridos

Esta máquina de teste conforma-se à cláusula 13.3.1 fig12 do 62196-1:2020 do IEC, à tabela 3, e ao UL486A-B: 2009clause 9.3.2.1, cláusula 9.3.2.3, cláusula 9.3.2.4 e tabela 26 e figura 6 etc.

Parâmetros técnicos

Nome de parâmetro	Dados do parâmetro
Fonte de alimentação	De acordo com exigências de cliente
Estação de teste	Único
Taxa do teste	(10 ± 2) r/min ou (9 ± 1) r/min, ajustável
Diâmetro da rotação	75 / 76mm
Tempos do teste	1-99min59s
Peso da carga	0.4-70.3Kg
Altura do teste	260-660mm ajustáveis
Diâmetro da bucha	6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Dimensões & peso do equipamento	L 600mm* W 600mm * H1680mm, aproximadamente 350KG
Modo do ajuste de altura	Ajuste manual, com mecanismo de levantamento da corrediça do parafuso
Mecanismo de apoio	A bandeja do peso com o sensor do valor da força, tela táctil que monitora o valor da força, pode conseguir 0-965N o teste da tensão 1min

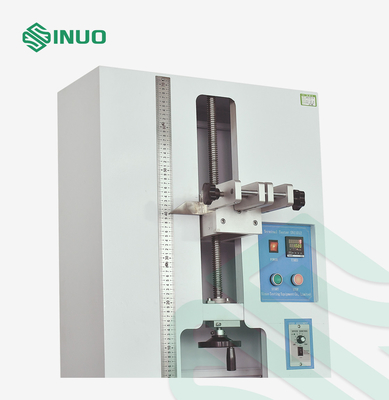

Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196 0

Vista geral do equipamento

Este dispositivo testa se os terminais rosqueados e os terminais unthreaded podem suportar o esforço do mecanismo durante o uso normal. É usado principalmente para julgar se o projeto e a estrutura da linha que aperta o terminal para cumprir as exigências do fio de aperto sem dano excessivo.

Adota a estrutura do parafuso do guia. Quando usado, o número de testes pode ser pré-ajustado primeiramente, e o valor ajustado parará automaticamente, e acompanhado do sinal de alarme sadio.

O número de testes pode ser pré-ajustado antes do teste. Quando o número pré-ajustado de testes é alcançado, as paradas da máquina de teste automaticamente e um alarme estão emitidos.

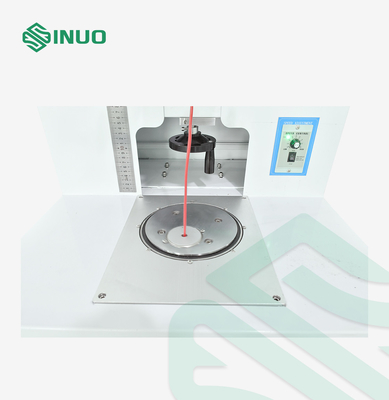

Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196 1

Perguntas e resposta

Q: Que é o diâmetro de cobrir o furo para este dispositivo?
: É 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm (os detalhes referem a tabela de seguimento 3).

Q: Que é a taxa de teste para este dispositivo?
: É (10±2) r/min.

Detalhes:

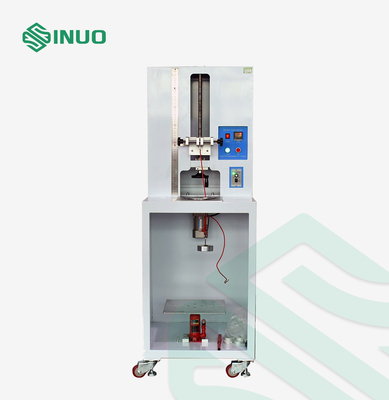

Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196 2

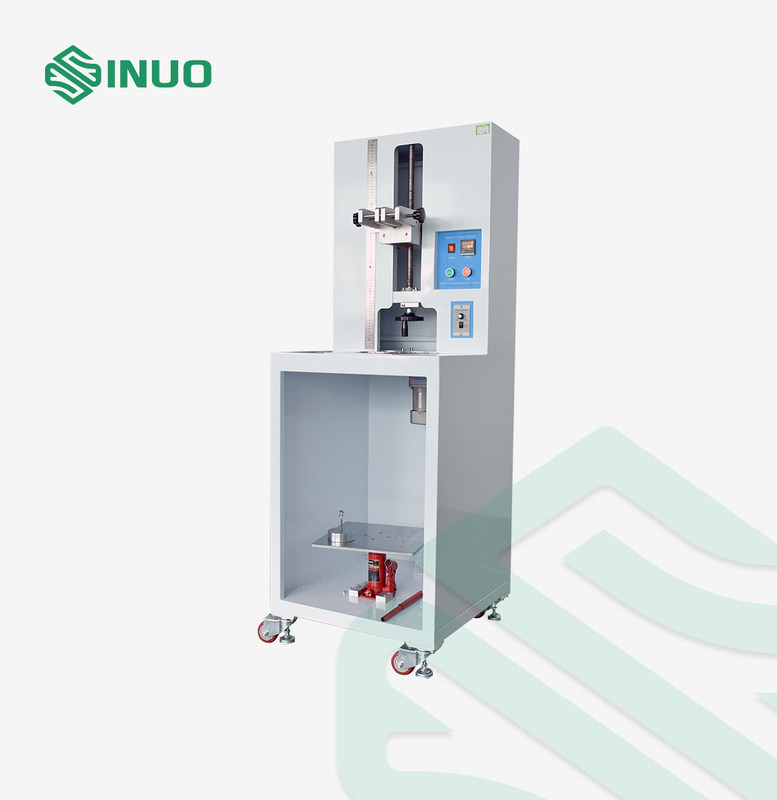

Equipamento de teste terminal de carregamento da arma do veículo elétrico Fig12 do IEC 62196 3
