Poeira do equipamento de testes do conector da cláusula 20,2 EV - câmara do teste de prova

Câmara do teste da Poeira-prova do equipamento de testes do conector de EV

Padrões & cláusulas cumpridos

Esta câmara do teste cumpre com o IEC60529-2013, o EN60529, o DIN40050, o SAEJ575 e etc.

Parâmetros técnicos

1. Tamanho interno do espaço: largura 1500mm*depth 1000mm*height 1000mm;

2. Poeira do teste: talco seco que pode passar através de uma peneira quadrada com um tamanho de malha de 75μm e um diâmetro de fio de 50μm.

3. Uma quantidade da poeira: 2-4kg/m3.

4. Velocidade de ar: <2m>

5. Diferença de bombeamento da pressão: 0 ~ -10kPa ajustável, equipado com a exposição do calibre de pressão.

6. Controle de fluxo de bombeamento da bomba de vácuo: 60-600, 600-6000mL/min ajustável;

7. Temperatura de aquecimento: a temperatura normal +10℃~+60℃ pode ser ajustada para reduzir a umidade na câmara e para indicar a umidade na câmara;

8. A estrutura completamente fechado, a bomba da vibração adota uma bomba pneumática da vibração, a amplitude pode ser stepless ajustado ajustando o fluxo de ar, o fã poderoso da circulação circula o ar interno para conduzir a suspensão da poeira, e a velocidade do fã pode ser ajustada pelo conversor de frequência;

9. Porta selada com a janela de vidro, equipada com a escova da remoção de poeira para facilitar a observação de circunstâncias internas;

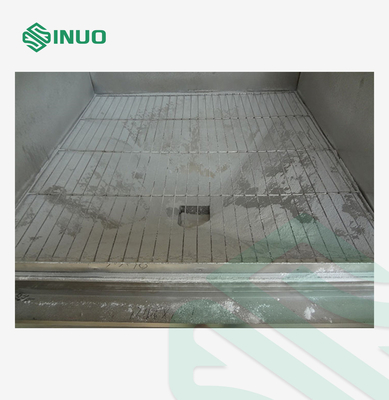

10. A cerca de aço inoxidável da dupla camada arquiva amostras do teste do lugar;

11. Configuração de sistema do vácuo: bomba de vácuo, medidor de fluxo, calibre de pressão negativa do vácuo, válvula de regulamento da pressão, filtro.

12. A parede interna é feita de aço inoxidável e a parede exterior é pintada com placas de aço.

13. Configurar a fonte de alimentação do teste de amostra (soquete incorporado da poeira-prova), -fora da fonte de alimentação da amostra é controlado pela máquina, e a entrada do poder é separada da máquina

14. Definição: temperatura: 0.1°C, tempo: 1S;

15. Porta: Porta dobro, tamanho W1500mm*H1000mm da abertura da porta;

16. A relação de controle é operada pelo tela táctil, que é fácil de operar, e estará testado automaticamente depois que os parâmetros de programa são ajustados.

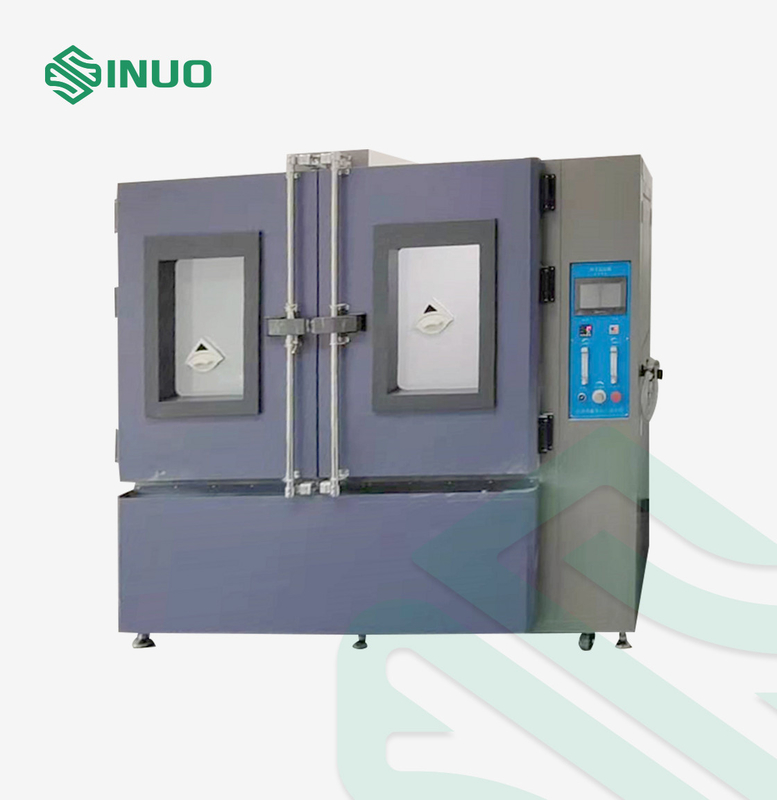

Vista geral do equipamento

Finalidade de teste: Esta câmara do teste é usada para o equipamento mecânico, elétrico, eletrônico, eletroquímico, e eletromecânico. Avalie a resistência, o armazenamento e o funcionamento destes dispositivos à exposição para secar a areia ou atmosferas poeira-carregados. Usado para testes de desempenho do produto e testes de confiança de selagem.

Características da câmara:

1. A vibração adota o modo pneumático da vibração, e a amplitude pode ser stepless ajustado;

2. Equipado com um conversor de frequência, a velocidade de corrida do fã pode ser ajustada pela conversão de frequência;

3. A velocidade e a pressão de bombeamento da amostra podem ser ajustadas independentemente, e a pressão de bombeamento é estável;

4. Equipado com um medidor eletrônico da temperatura e da umidade, que possa diretamente ser indicado no tela táctil;

5. O funil inferior é equipado com um interruptor da válvula de bola para a substituição fácil da poeira;

6. A parede da câmara do teste é equipada com um conjunto de filtro da poeira do ar, e a pressão atmosférica das câmaras internas e exteriores é equilibrada;

7. O programa é fácil de operar. Além, a amostra poder-em pré-aquecer a função é adicionada. Por exemplo, quando as lâmpadas de teste, as lâmpadas forem exigidas ser postas sobre e pré-aquecido a um estado estável antes dos testes da poeira. Depois que o tempo de aquecimento está completo, o dispositivo começará automaticamente o teste da poeira. Desta maneira, o teste do luminaire pode ser terminado diretamente na câmara de poeira ao mesmo tempo.

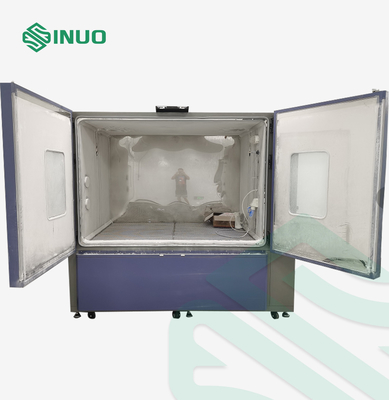

8. Estrutura da câmara: a abertura da porta é desobstruída (1500X1000mm), e a porta está inteiramente aberta, que é conveniente para colocar grandes e amostras pesadas na câmara.

Proteção da segurança: alarme e causa da falha, processando a função alerta, parada programada automática após o alarme da falha; a proteção do escapamento, procura um caminho mais curto a proteção, motor de fã que superaquece, perda total da fase do equipamento/fase do reverso, proteção total do sincronismo do equipamento.

Fonte de alimentação: C.A. 380V 50HZ 4KW; uma relação da fonte de ar comprimido, tubo de ar de Φ8mm.

Estrutura da câmara:

1. É projetado como um funil cônico com um porto da coleção de poeira e um porto de sopro da poeira na parte inferior. Instale um fã de alta pressão da circulação da turbina no porto de sopro da poeira para enviar a poeira do funil à parte superior da câmara interna. A poeira é fundida para baixo naturalmente da parte superior verticalmente. Quando a poeira cai na parede lateral do funil, a poeira está reciclada ao porto de sopro da poeira pelo dispositivo de vibração, de modo que o ciclo comece repetidas vezes.

2. Material interno da câmara: placa de aço inoxidável;

3. Material exterior da câmara: placa de aço laminada + pintura/plástico de cozimento do pulverizador;

4. Duas janelas de observação;

5. Raspador da poeira: é conveniente observar a situação de teste;

6. Iluminando a lâmpada: uma iluminação do diodo emissor de luz é instalada para dentro, que é conveniente para observar a situação de teste;

7. Furo do teste: Ø100mm;

8. A carga do suporte do compartimento: 100KG.
