Equipamento de teste de veículo elétrico automático Veículo de transporte de caminhão Sistema de teste de chuva

Equipamento de testes do veículo elétrico do sistema de teste da chuva do veículo de transporte do caminhão

Finalidade do sistema

A finalidade de teste deste sistema de teste for principalmente a capacidade do produto para impedir a penetração da água da chuva e o desempenho impermeável quando ou após a exposição a chover sob a condição da chuva.

Verifique se o conjunto do corpo, das portas, das janelas e do teto-solar seja normal, se o desempenho de selagem é seguro, e se o método da instalação está correto.

Este sistema de teste é usado principalmente para o desempenho impermeável e selando de vários tipos de camionetes.

Parâmetros técnicos

1. Função do equipamento: usado para o teste da chuva dos automóveis. As dimensões externos da escala aplicável do veículo de 3500×1400×1400mm a 13700×2600×4200mm.

2. Intensidade da chuva: a média da parte dianteira é 7~12±1mm/min, e a média de ambos os lados, superior, mais baixo e traseiro é 7~8±1mm/min. A intensidade da chuva de cada parte pode ser ajustada.

3. Fonte de alimentação: C.A. 380V±5% de cinco fios trifásico 50Hz ou exigências trifásicas locais da fonte da alimentação do cliente do fósforo.

4. Pressão da injeção do bocal: 150kPa±10kPa

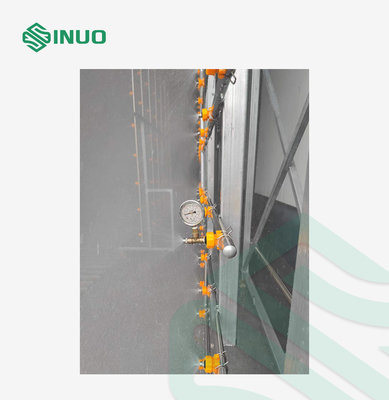

5. Calibre de pressão: instale um calibre de pressão na tomada da bomba de água, pressão: 0~0.5MPa.

6. Medidor de fluxo: Instale um medidor de fluxo eletromagnético total após o filtro denivelamento na tomada da bomba de água. O caudal total é 0-150m3/h. A tubulação do ramo adota um medidor de fluxo visual e é instalada após a válvula de regulamento do fluxo.

7, tempo da chuva: 1 ~ 60min.

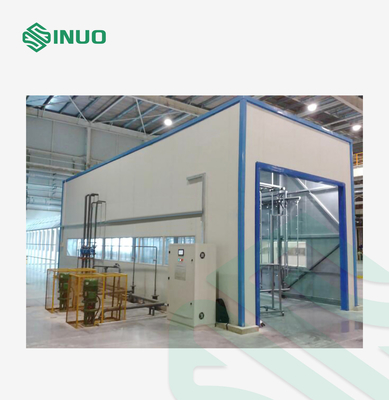

8. Dimensões do esboço do quadro da sala da detecção da chuva (altura do × da largura do × do comprimento): aproximadamente 15000×5200×6000mm.

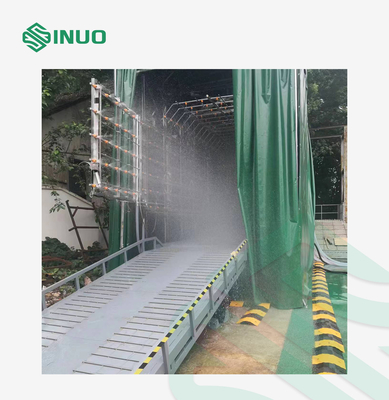

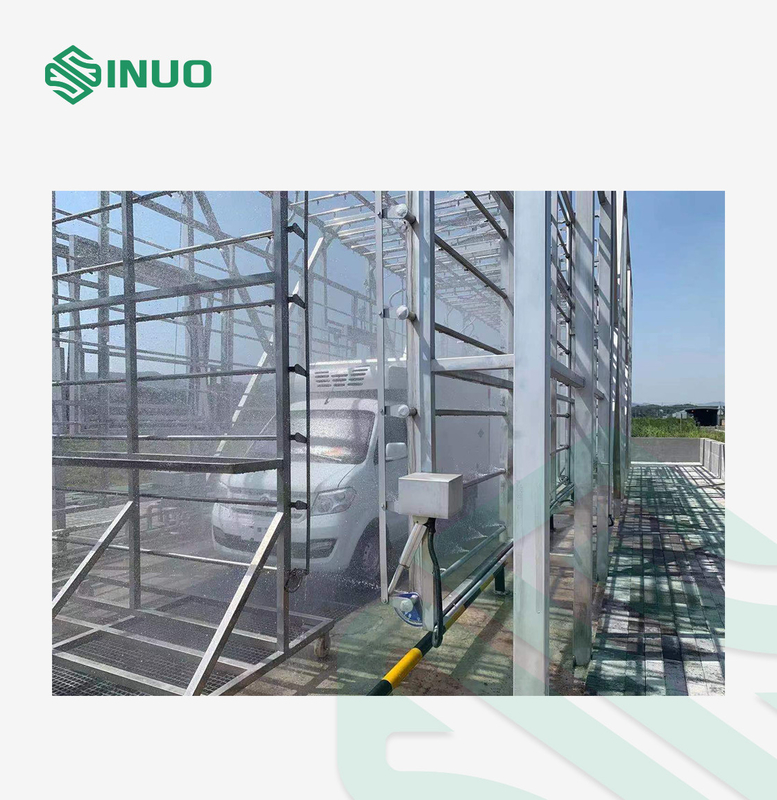

9. A sala da detecção da chuva é um tipo de esqueleto exterior, sem um telhado e uns painéis protetores circunvizinhos. O quadro reserva a relação e o espaço construindo um dossel no futuro.

Introdução de estrutura

1 a estrutura principal é que o veículo incorpora a área de teste ao sentido dianteiro e saídas no sentido reverso. Devido aos tipos diferentes do veículo, o corpo principal precisa de ser dividido em três seções: dianteiro, médio e traseiro. As tubulações principais da estrutura e de água são feitas de aço inoxidável. Pode garantir que todos os tipos dos veículos podem passar sós.

2 o comprimento das tubulações da parte superior e do ramo do pulverizador lateral são divididos em três porções, cada parte é 5000mm de comprimento, e o afastamento vertical e horizontal dos bocais é 400mm. A estrutura de levantamento com a distância entre o bocal superior e a terra é 2100mm ~ 4600mm, usando o fio de aço e rolando o mecanismo, a aparência total é confiança alta, a distância entre cada parte é 2100mm ~ 3300mm em um lado, o curso é ajustáveis, usando o pushrod elétrico e scissor o suporte do braço, que é estabilidade forte.

3 a tubulação do ramo do pulverizador de água com uma estrutura de gerencio na parte frontal são fixados geralmente. Se precisa de ser girada inteiramente para abrir, pode assegurar a passagem de vários veículos. Quando é inteiramente fechado, a distância entre o bocal o mais mais alto e os bocais superiores (a posição a mais alta) e laterais é 900mm.

4 a parte traseira são a estrutura do trole móvel para a tubulação do ramo do pulverizador de água, que pode se mover para a frente e para trás na vertente da chuva para se assegurar de que possa cumprir as exigências de comprimentos e de tamanhos diferentes de vários veículos. Quando uma posição desejada é alcançada, o trole pode ser fixado e a tubulação de água pode rapidamente ser obstruída dentro. A largura do trole não é maior de 2600mm.

A pulverização 5 inferior é ficada situada no meio do sentido longitudinal. Três grupos de tubulações de pulverização são divididos igualmente no controle dianteiro, médio e traseiro da três-seção para formar comprimentos diferentes da pulverização. A superfície é engrossada com a grade chapeada cromo.

6 para as peças onde a posição de pulverização precisa de ser movida, recomenda-se usar um tipo de transmissão mecânico absolutamente seguro da haste. O poder de condução superior pode ser um mecanismo elétrico à mão do guincho, e o lado pode ser um cilindro elétrico do impulso.
