Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV

Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV

Nome da marca:	Sinuo
Número do modelo:	SN1012
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1Ed.4CDV 2020

Fonte de alimentação:

De acordo com exigências de cliente

Estação de teste:

Única estação

Taxa do teste:

(10 ± 2) r/min

Diâmetro da rotação:

75 milímetros

Peso da carga:

0.4-70.3Kg

Altura do teste:

260-660mm

Tempo da garantia:

Um ano

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

equipamento de testes do conector de fig12 EV

Equipamento de testes do conector do IEC 62196 EV

Equipamento de testes do ev Fig12

Descrição do produto

Equipamento de testes do terminal de parafuso do aperto do conector do IEC 62196 Fig12 EV

Padrões & cláusulas cumpridos

Esta máquina de teste conforma-se à cláusula 13.3.1 fig12 do 62196-1:2020 do IEC, à tabela 3, etc.

Parâmetros técnicos

Nome de parâmetro	Dados do parâmetro
Fonte de alimentação	De acordo com exigências de cliente
Estação de teste	Único
Taxa do teste	(10 ± 2) r/min
Diâmetro da rotação	75mm
Tempos do teste	1-999999times
Peso da carga	0.4-70.3Kg
Altura do teste	260-660mm ajustáveis
Diâmetro da bucha	6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Dimensões & peso do equipamento	L 600mm* W 600mm * H1680mm, aproximadamente 350KG

Vista geral do equipamento

É usado para testar mecanicamente o terminal para determinar se o projeto e a estrutura do terminal novo são compatíveis com o condutor novo, e se as áreas de seção transversal mínimas e do máximo são boas. Além, usa-se para verificar se os terminais de parafuso do aperto possam suportar o esforço durante o uso normal.

O número de testes pode ser pré-ajustado antes do teste. Quando o número pré-ajustado de testes é alcançado, as paradas da máquina de teste automaticamente e um alarme estão emitidos. É usado para executar testes mecânicos em terminais para determinar se o projeto e a estrutura dos terminais novos são compatíveis com os condutores novos, e se as áreas de seção transversal mínimas e do máximo são boas. Além, usa-se para verificar se os terminais de parafuso do aperto possam suportar o esforço durante o uso normal.

O número de testes pode ser pré-ajustado antes do teste. Quando o número pré-ajustado de testes é alcançado, as paradas da máquina de teste automaticamente e um alarme estão emitidos.

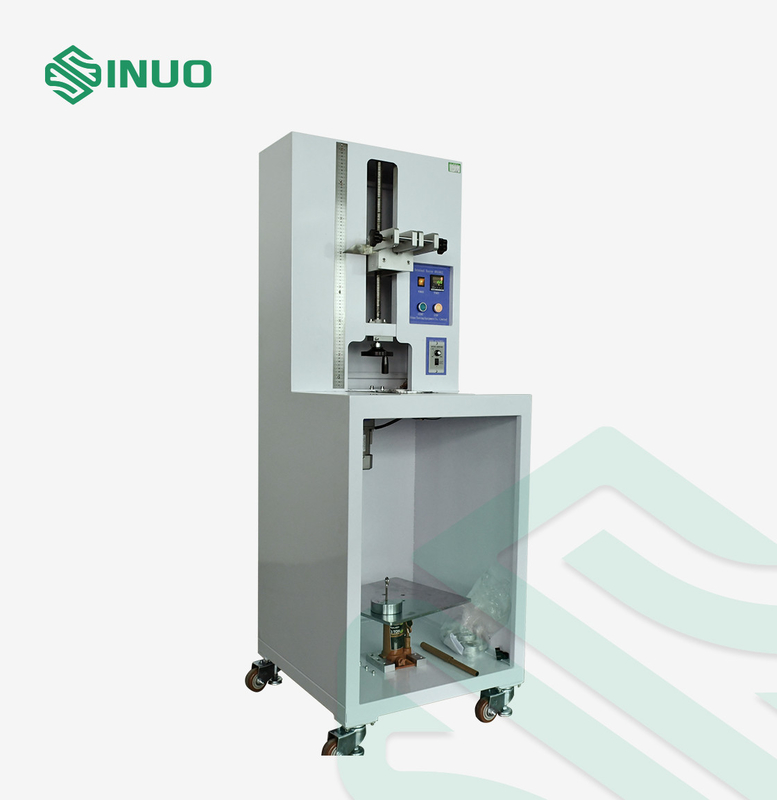

Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV 0

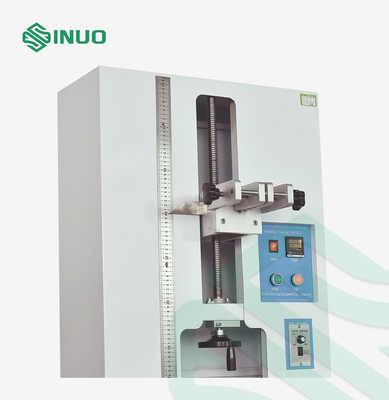

Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV 1

Perguntas e resposta

Q: Que é o diâmetro de cobrir o furo para este dispositivo?
: É 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm (os detalhes referem a tabela de seguimento 3).

Q: Que é a taxa de teste para este dispositivo?
: É (10±2) r/min.

Detalhes:

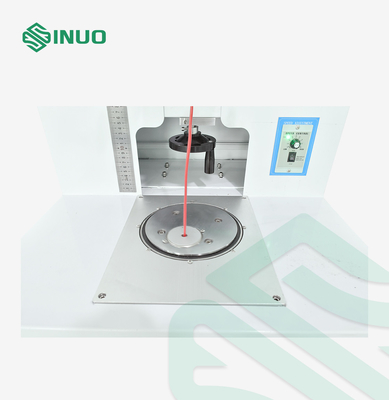

Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV 2

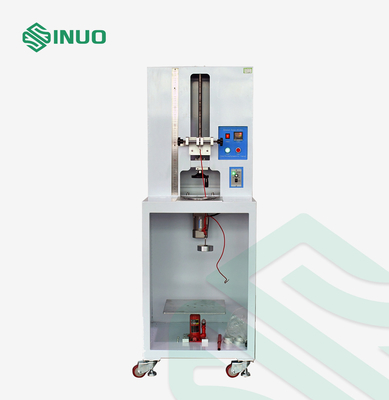

Fig12 IEC 62196 do parafuso de aperto do equipamento de teste do conector do terminal EV 3
