As tomadas e os soquetes do equipamento de testes do conector do IEC 62196 EV cabografam a tração e o torque 100mm

As tomadas e os soquetes do equipamento de testes do conector do IEC 62196 EV cabografam a tração e o torque 100mm

Nome da marca:	Sinuo
Número do modelo:	SN1007
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1 Ed.4 CDV 2020

Configuração do dispositivo elétrico:

Um grupo de dispositivo elétrico universal

Pesos do torque:

Um grupo

Braço de torque:

100mm (Ф200mm)

Cláusula aplicada:

Cláusula 25,3

Modo da movimentação:

Motor e cilindro

Figura Aplicada:

Figura 17 e tabela 11

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

Equipamento de testes do conector do IEC 62196 EV

equipamento de testes do conector de 100mm EV

Equipamento de teste do torque do IEC 62196

Descrição do produto

As tomadas e os soquetes dos veículos do IEC 62196 New Energy cabografam o equipamento de teste da tração e do torque

Padrões & cláusulas cumpridos

Figura 2020 da cláusula 25,3 do IEC 62196-1 Ed.4CDV 17 e tabela 11,

IEC60309-1: 2012 cláusula 23,3, etc.

Parâmetros técnicos

Método da operação	Operação do botão
Modo da movimentação	Motor e cilindro
Pesos da força da tração	50N1, 60N1, 110N1, 40N2,110N*1 Pode conseguir 160N, 200N, 240N, 250N, 500N
Pesos do torque	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Pode conseguir 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m
Braço de torque	100mm (Ф200mm)
Frequência da tração	1cycle/s
Ciclos da tração	1-9999 ciclos, podem ser pré-ajustados, defeito 100 ciclos
Torça tempo aplicado	0-99H59M59S, pode ser pré-ajustado, o defeito 1min
Dispositivo elétrico	Um grupo de dispositivo elétrico universal

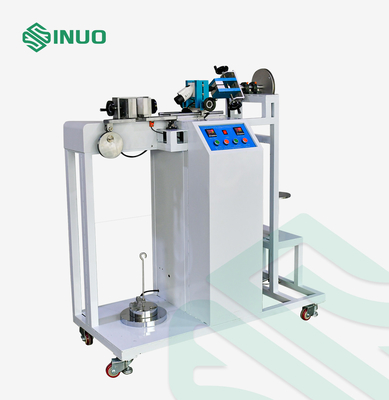

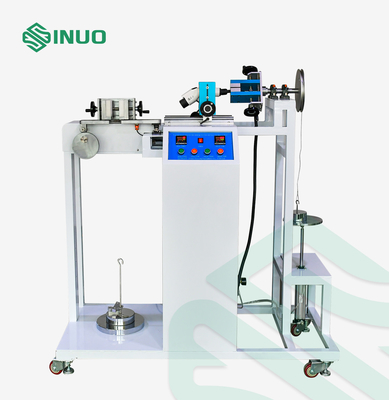

Vista geral do equipamento

Amostras e limitações: Relações de carregamento do veículo elétrico (tomada, soquete-tomadas, conectores do veículo), tomadas da finalidade, soquete-tomadas e acopladores industriais.

Aplicação: Para testar as tomadas do veículo, e soquete-tomadas, conectores para suportar a força e o torque especificados da tração.

Princípio do teste: A tração é realizada pelo motor deregulamento monofásico para conduzir o mecanismo excêntrico, a velocidade do motor é ajustável, assegurar o momento exato para cada força da tração aplicou-se; o torque é conseguido usando os cilindros, as bandejas, os pesos e os relés do tempo.

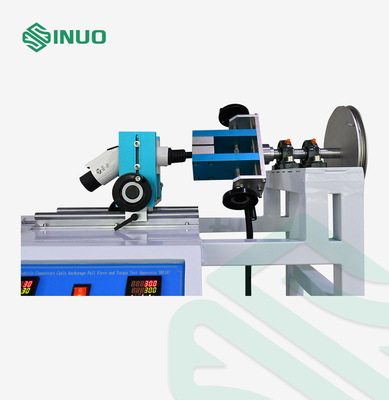

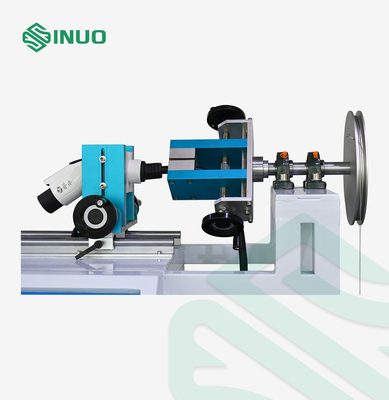

Estrutura: A força da tração é aplicada através dos pesos, o torque é aplicado através do braço do peso e de torque. O contador pré-ajustado e o relé do tempo da indicação digital são usados para controlar os ciclos do teste de tração e a época do teste do torque. Os ciclos do teste ou o tempo do teste alcançam o valor pré-ajustado, o instrumento pararão de automaticamente testar. O máximo - o deslocamento permissível do cabo flexível das tomadas, das soquete-tomadas e dos conectores do veículo não excederá a exigência padrão após o teste.

Ambiente do uso: Fonte de alimentação: AC220V±10%, 50/60Hz, 1KW, ou exigências locais da fonte da alimentação do cliente do fósforo

Temperatura de trabalho 0-40°C, umidade 30%-90%

Dimensões: sobre W1600*D500*H1135mm

Peso: sobre 100kg

Perguntas & respostas

Q: Que está a uns pesos do torque para este dispositivo?
: Um grupo de pesos que podem conseguir 0.6N.m, 0.7N.m do torque, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m.

Q: Que é a frequência da tração para este dispositivo?
: É 1cycle/s.
