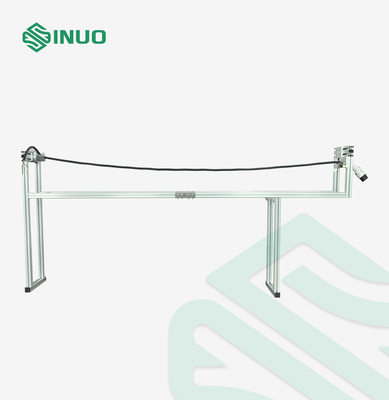

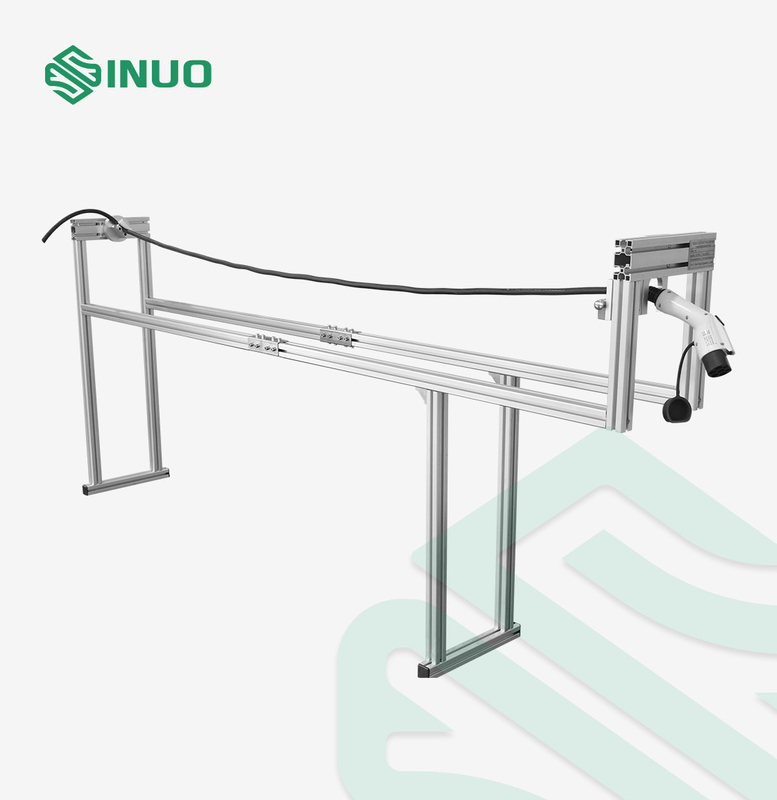

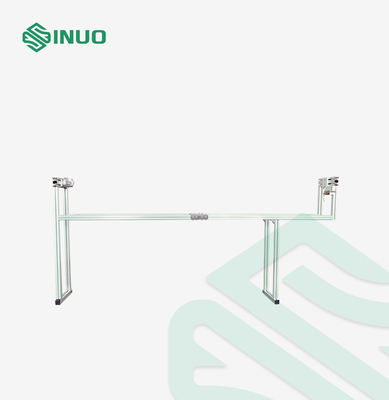

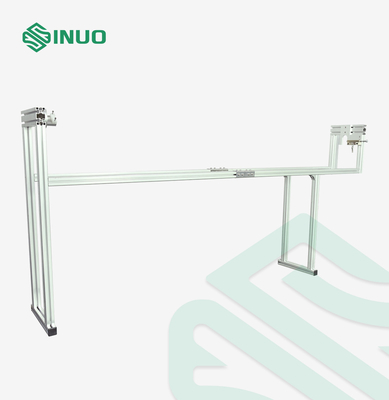

Soquete do equipamento de testes 50kg do conector de IEC62196 2250mm EV - teste de força das tomadas

Verificador mecânico da força das Soquete-tomadas portáteis do múltiplo do veículo de IEC62196 New Energy

Padrões & cláusulas cumpridos

IEC 62196-1Ed.4CDV: 2020 “tomadas, soquete - tomadas e acopladores para aplicações industriais e similares, e para cláusulas 26,3 dos veículos elétricos”, figo 19.

IEC60884-1: 2006 “tomadas e soquete-tomadas para o agregado familiar e as finalidades similares Part1: Cláusula 24,9 das exigências gerais” e figura 29.

“Tomadas GB2099.1-2008 e soquete-tomadas para o agregado familiar e as finalidades similares Part1: Cláusula 24,9 das exigências gerais” e figura 29.

Parâmetros técnicos

Perguntas & respostas

Q: Que está a uma altura deixando cair?
: A altura deixando cair é 750mm.

Q: Que são o tamanho para este dispositivo?
: O tamanho do dispositivo é sobre os pesos 50kg de 2400×850×400 (milímetro) W×D×H.

Detalhes:

Para testar a força mecânica de tomadas regenerable e dos conectores automotivos cabidos com os cabos flexíveis.

A amostra é guardada de modo que o cabo seja em nível e permitida então cair no assoalho concreto. Isto foi feito 8 vezes; o cabo era 45° girado cada vez que foi fixado.

As tomadas e os conectores renováveis do veículo são cabidos com uma parcela pequena (aproximadamente 200mm) do tipo o mais claro de cabo do cabo flexível com a área de seção transversal mínima recomendada pelo fabricante.

Após o teste, as amostras não mostrarão nenhum dano como especificado em IEC 62196-1Ed. 4 cdv 2020; Em particular, nenhuma peça deve vir fora ou vir frouxamente. A amostra não deve expor as peças que podem ser carregadas. As amostras devem manter sua avaliação do IP.
Os acessórios com um grau da proteção IP44 ou mais altamente devem ser sujeitados aos testes relevantes especificados em IEC 62196 - 1ed. Cláusula 4CDV 2020 20.

Os acessórios com alojamentos termoplásticos serão testados a IEC62196-1ed. Cláusula 4CDV 2020 21,4.
