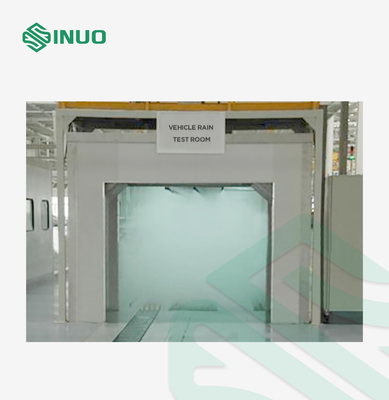

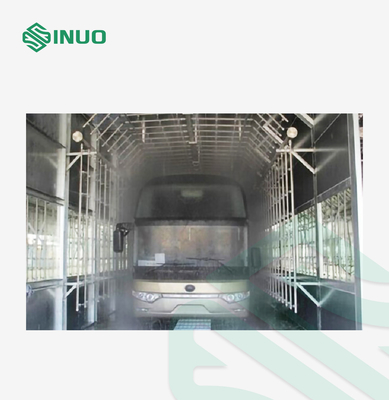

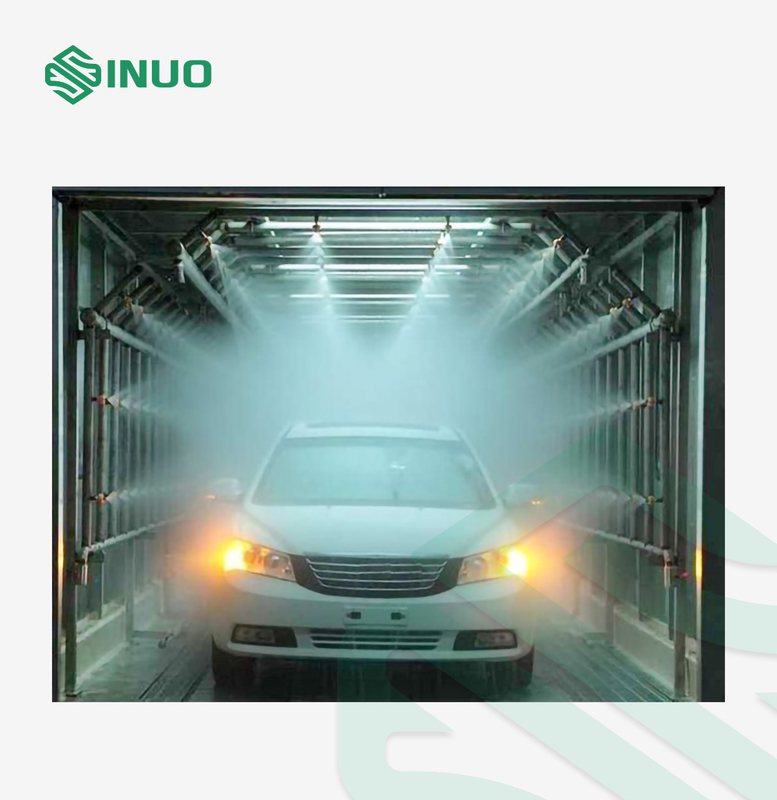

Sala de teste do desempenho da prova da chuva do carro do equipamento de testes do veículo elétrico

1. Tubulação principal: Todas as tubulações do pulverizador são feitas da tubulação 304# de aço inoxidável; o diâmetro interno da tubulação de sução da bomba de água é 150mm, a parte superior da tubulação principal da fonte de água da bomba de água é 100mm, e o diâmetro principal da tubulação da fonte de água em ambos os lados da tomada da bomba à parte inferior do medidor de fluxo é 100mm no diâmetro interno.

2. Secundário-encanamento: 304# que a tubulação de aço inoxidável é usada como o ramo do pulverizador, o diâmetro da tubulação é 32mm

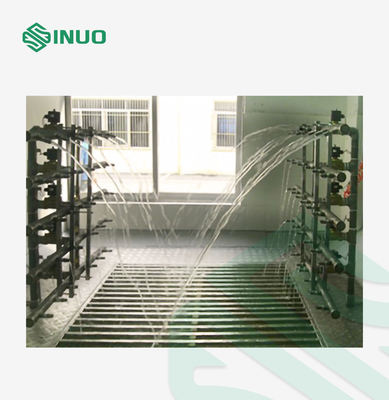

1. O bocal adota o bocal material dos PP. O estado do pulverizador é cônico contínuo, o ângulo de pulverizador da água é 60°, o bocal superior é vertical ao plano horizontal, e o projeto do bocal conforma-se ao padrão nacional. Os bocais estão em uma disposição quadrada, e não há nenhuma área vazia na área do pulverizador. O bocal pode ser ajustado apropriadamente de acordo com o ângulo de pulverizador. De acordo com a base do projeto, quatro lados dos bocais da água são arranjados na casa de banho com chuveiro, e o afastamento horizontal e vertical dos bocais é 400mm.

2. A distância entre o bocal e a superfície exterior do veículo: 0.7±0.2m

3. A linha central do bocal superior é perpendicular ao plano horizontal, e a linha central do bocal lateral é perpendicular ao plano de simetria longitudinal do veículo.

4. O bocal e o assento da bola são conectados threadedly, e a máquina do assento da bola é colada na tubulação de água, que é conveniente para a substituição e a limpeza de impurezas obstruídas.

1. O estado do pulverizador do bocal é uma coluna de água contínua do cone, e a abertura do bocal é 2.5mm-3mm

2. Material: Material dos PP

3. Modelo: tipo ajustável da bola

4. Ângulo da expansão do bocal: 60±5°

1. dianteiro e traseiro: o bocal está paralelo pulverizado ao veículo

2. Esquerdo e direito: O bocal está paralelo pulverizado ao veículo

3. Acima de (teto): O bocal está paralelo pulverizado ao veículo

1. Prepare por favor o tanque de sedimentação e o tanque do filtro adiantado;

2. Prepare por favor as tubulações e os encanamentos de água adiantado

3. Tamanho do tanque de sedimentação: L2000xW2000xD2000mm (o tamanho da associação é projetado de acordo com o tamanho do veículo)

4. O tamanho do tanque do filtro é L2000xW2000x1500mm (o tanque do filtro deve ter uma tela de filtro)

5. Tamanho da associação de água clara: L2000xW2000xD1200mm (com filtro)

6. Nota: Recomenda-se que os usuários terminam o revestimento impermeável junto ao fazer a engenharia civil.

1. O comprador é responsável para a fundação, associação, drenagem, fonte de alimentação, nascente de água e outras facilidades, e as assistências do fornecedor no projeto;

o fornecedor 2.The é responsável para a estrutura de organização, o dispositivo do pulverizador de água, o sistema da circulação da água, o sistema de controlo, etc.
