Equipamento de ensaio de veículos eléctricos Câmara de ensaio de poeira grande para peças de reposição de automóveis

Equipamento de ensaio de veículos eléctricos Câmara de ensaio de poeira grande para peças de reposição de automóveis

Nome da marca: Sinuo
Número do modelo: SN441-40F
MOQ: 1
preço: Customized
Condições de pagamento: T/T
Capacidade de abastecimento: 1 grupo/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate (Cost Additional)
Sala de testes:
Pode ser personalizado
Tamanho da porta:
Pode ser personalizado
Escala de aquecimento:
RT temperatura do solo
Velocidade do fluxo de ar:
≤2m/s
Concentração de poeira:
2 ∼4 kg/m3
Tipo de pó:
Talco em pó seco
Desumidificação do pó:
Aquecimento Elétrico
Furo da ligação:
φ100 mm com rolha
Detalhes da embalagem:
Outro
Habilidade da fonte:
1 grupo/mês
Destacar:

Equipamento de testes do veículo elétrico do IEC 60884

,

equipamento de testes do veículo elétrico do ev de 2500mm

,

Câmara do teste ambiental do ev do IEC

Descrição do produto





Câmara grande de poeira paraVeículo elétricoPeças sobressalentes



Visão geral do sistema


A grande câmara de poeira é adequada para ensaios de resistência à areia e à poeira das peças e vedações de vedação e dos gabinetes dos produtos eléctricos e electrónicos, das peças sobressalentes de automóveis e motocicletas,Inversor ESS, etc.. Para detectar o uso, armazenamento, desempenho de transporte dos produtos elétricos e electrónicos, automóveis e motocicletas peças sobressalentes e vedações sob o ambiente de areia e poeira.

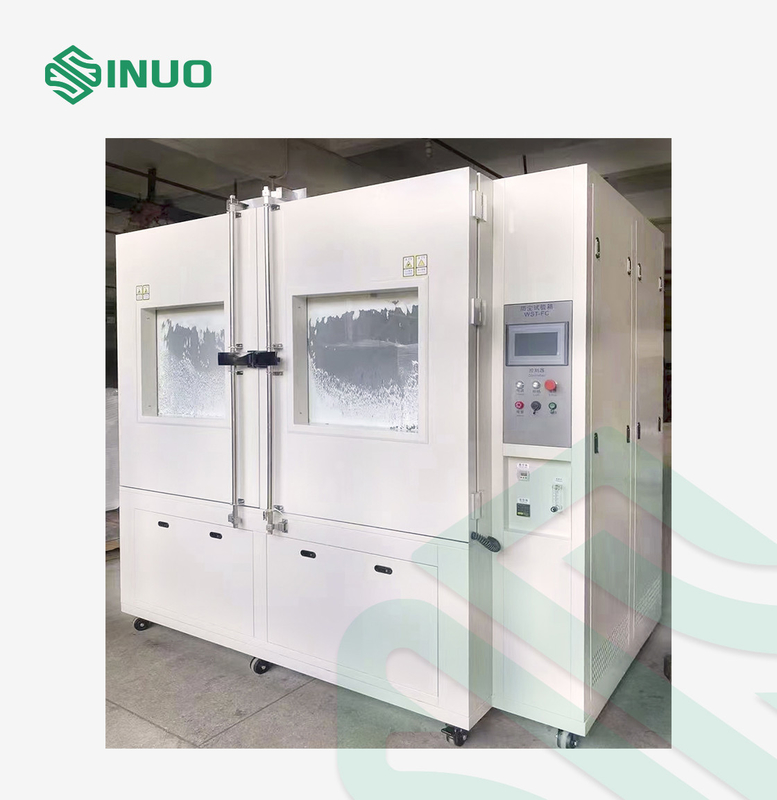

O equipamento de teste usa sistema de controle PLC inteligente e humanizado, o interior do equipamento de teste é feito de aço inoxidável SUS304 de alta qualidade, o corpo da câmara é feito de aço inoxidável.E também tem uma grande janela de observação nas portas.A segurança é boa.

A câmara de ensaio de areia e poeira é concebida e fabricada em conformidade com a figura 2 da norma IEC 60529, exigida por muitas normas, tais como a IEC 61851, a IEC 62196, a IEC 62752 e outras.



Parâmetros técnicos


1- Estrutura e equipamento técnico:

Tamanho da câmara interna (mm): 2500×4500×3500 (profundidade × largura × altura)
Dimensões externas (mm): 3700×5200×4700 (profundidade × largura × altura)

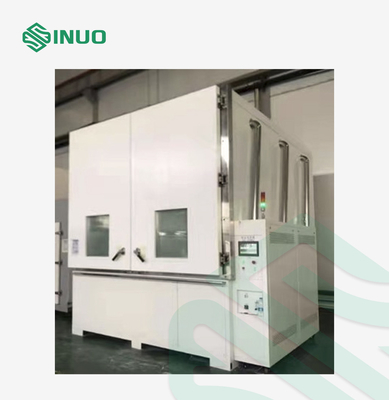

Portão: 2800 mm × 2000 mm, porta aberta dupla (com janela de observação em cada porta).
Tamanho da porta única (mm): 1000X2800

Intervalo de temperatura: RT+10°C/60°C (sistema de aquecimento e de cozimento de pó)

Intervalo de humidade: ≤ 85% RH

Velocidade do fluxo de ar: não superior a 2 m/s

Concentração de poeira: 2·4 kg/m3

Especificação do pó: A secagem do pó de talco que pode passar através do buraco quadrado com peneira de 75um e fio de diâmetro de 50um

Tempo de vibração da poeira: 1S-999H ajustável

Tempo de sopro de poeira: 1S-999H ajustável

Desumidificação de poeira: desumidificação por aquecimento eléctrico

A diferença de pressão do produto de ensaio: A: 1,98 KPa abaixo da pressão atmosférica ou B: nenhuma diferença de pressão

Equipado com um sistema de medição de bombeamento e exibição para o ensaio subbarométrico

Modo de funcionamento: modo de programação, modo de valor fixo

Sistema de controlo: ecrã LCD sensível ao toque de grande ecrã incorporado



Salvagem e impressão de dados



Furo de chumbo: φ100 mm; com tampão de vedação

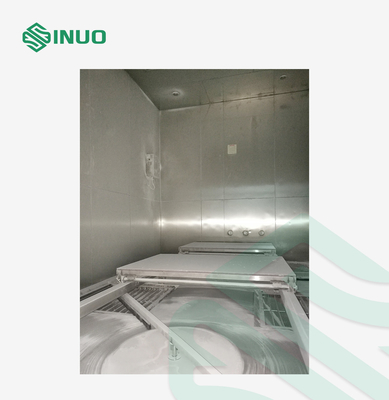

Revestimento de câmara: com aço inoxidável espelho sus304 importado

O corpo da câmara é feito de aço inoxidável

Protecção da segurança: alarme de sobrecorrência do ventilador, perda de potência de fase, proteção da sequência de fases; desligamento automático e corte da fonte de alimentação em caso de acidente

Quando não houver carga, deve existir um sistema de detecção de temperatura e umidade com função de exibição.



2O pó de talco deve ser filtrado através de uma malha metálica.O diâmetro do fio é de 50 μm e a malhagem de malhagem de 75 μm. A quantidade de talco em pó é de 2 kg por metro cúbico da câmara de ensaio e o número de utilizações não deve exceder 20 vezes.O sistema é capaz de manter uma densidade uniforme de poeira suspensa na câmara de ensaio.



3A casca do sujeito a ensaio é colocada na câmara de ensaio.A pressão na concha deve ser mantida abaixo da pressão atmosférica pela bomba de vácuo.A pressão do ar na câmara de ensaio também pode ser alterada para obter alterações periódicas da pressão na câmara de ensaio.



4O objectivo do ensaio é utilizar a diferença de pressão para atrair o ar da câmara para o equipamento.O volume de bombeamento é 80 vezes o volume da carcaça DUT e a velocidade de bombeamento não excede 60 vezes o volume da carcaça por hora..



5O instrumento tem um dispositivo de parada de emergência para assegurar a segurança quando o ensaio for anormal.



6A parede interna da câmara de ensaio é feita de material condutor e aterrada para evitar o acúmulo de eletricidade estática.



7O sistema tem a função de recolha e tratamento de poeira após o ensaio.



CLista de figuras


Nome Unidade Marca ou Origem QTY Observação
Ecrã táctil Conjunto MECG 1 Estes são apenas para referência, final será alterado em conformidade
Contactor AC PC Schneider 1
Relais intermediários PC Omro. 1
Botão iluminado PC Zhenghao 1
Fusão PC Zhenghao 1
Interruptor de alimentação principal PC Chint 1
Compressores de ar de alta potência PC Xingya 1
PLC PC XINJE 1
Bomba de vácuo Conjunto VALOR 1
Medidor de fluxo de ar PC Wangda 1
