Bateria elétrica de carregamento rápida lenta REESS do poder do equipamento de testes da segurança de EVSE

Equipamento elétrico de carregamento lento e rápido do veículo elétrico da segurança de teste

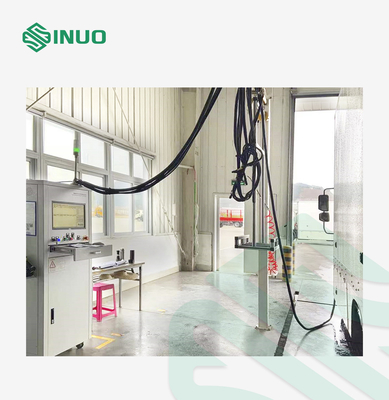

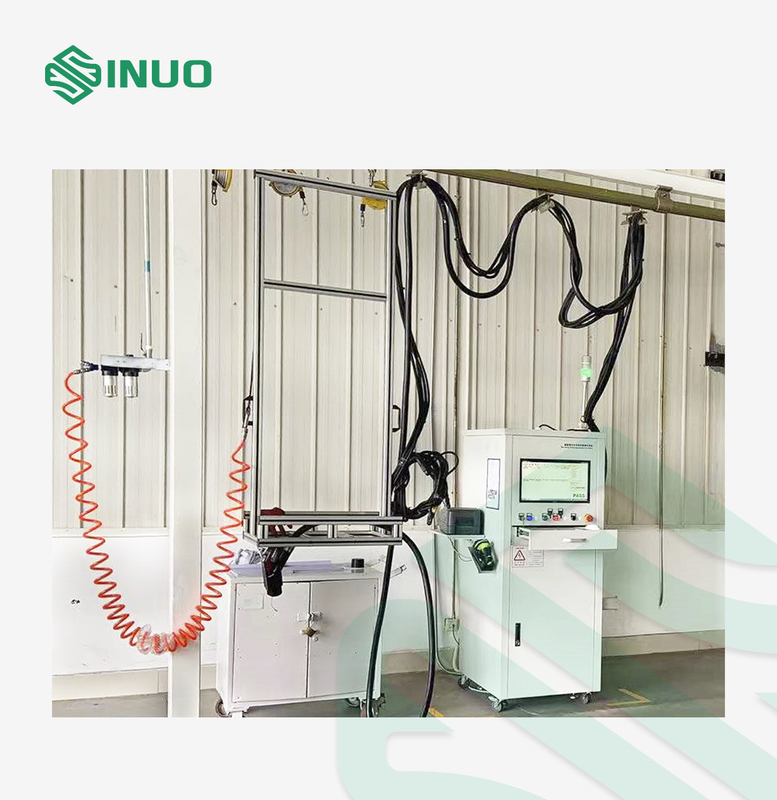

Vista geral do equipamento

Este sistema de testes elétrico detalhado da segurança para o veículo elétrico inteiro inclui índices de seguimento do teste:

1. Teste do veículo

2. Os componentes testam

3. Igualação potencial

4. Bateria REESS do poder

Teste do veículo:

1. Porto de carregamento rápido: A C.C. suporta a tensão, resistência de isolação, C.C. que aterra (igualação potencial), função de carregamento rápida, resistência de isolação inteira do veículo, verificação do teste de isolação

2. Porto de carregamento lento: A C.A. suporta a tensão, resistência de isolação, C.A. que aterra, escapamento atual, função de carregamento lenta

Os componentes testam:
A C.A. suporta a tensão, resistência de isolação

Igualação potencial:

1. A resistência entre o ponto aterrando negativo da bateria e o escudo de PEU

2. A resistência entre o ponto à terra negativo da bateria e o alojamento do motor de movimentação

3. A resistência entre o ponto à terra negativo da bateria e o escudo do carregador

4. A resistência entre o ponto à terra negativo da bateria e o PTC

5. A resistência entre o ponto aterrando negativo da bateria e o alojamento do compressor do condicionamento de ar

6. A resistência entre o ponto aterrando negativo da bateria e o alojamento de motor de direção

7. A resistência entre o ponto à terra negativo da bateria e a embalagem da bomba de ar

8. A resistência entre o ponto à terra negativo da bateria e o parafuso de fechamento da tampa de bateria

Bateria PEESS do poder:
Medindo o valor da tensão, a resistência padrão é sabida, e a isolação do bloco da bateria é calculada de acordo com a fórmula GT/18384.1-2015.
O verificador padrão conhecido para testar é construído no sistema de teste, e as mudanças da fiação do teste durante o processo inteiro do teste são dentro do sistema de teste, e o interruptor automático é terminado sem mudanças prendendo manuais.

Parâmetros técnicos

Perguntas & respostas

Q: O que é para a unidade do teste do veículo:

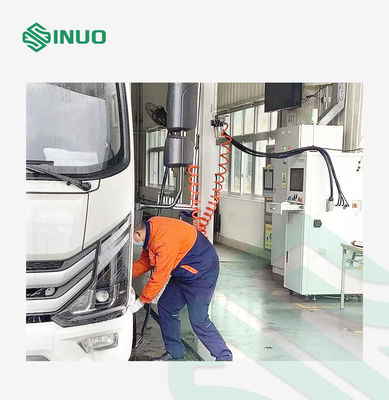

: O teste inteiro do veículo é principalmente através da arma de carregamento da lento-carga e a arma de carregamento da rápido-carga ao soquete de carregamento da lento-carga, ao soquete de carregamento da rápido-carga, e ao carregador conectado do veículo, à bateria do poder e às outras partes do teste da segurança da relação, os artigos principais do teste é C.C. disponível para suportar a tensão, resistência de isolação, resistência à terra, corrente do escapamento (porto de carregamento lento); a finalidade principal é detectar o desempenho da segurança do soquete de carregamento e da relação da peça conectada a ela; o veículo precisa de ser posto fora durante o teste para assegurar-se de que todo o poder e eletrônica no veículo o interruptor estejam em um estado inativo.

1. Detecção de carregamento lenta da função

A detecção lenta da função da carga é detectar o desempenho de carregamento lento de veículos novos da energia. O verificador carrega os veículos novos da energia através da relação de carregamento da carga lenta para detectar o estado de carregamento do veículo, incluindo a confirmação da conexão durante a C.A. que carrega, a fase pronta, começando e de carregamento do carregamento, fim da mudança do ciclo de carregamento normal, de dever de PWM e de testes atuais.

De acordo com a função de confirmar a conexão de carregamento, o verificador da segurança igualmente adiciona a função de confirmar a conexão entre a arma de carregamento e o soquete de carregamento do artigo do teste de alta tensão. Quando a arma de carregamento é obstruída no soquete do teste do carro, o verificador da segurança confirmará primeiramente se a conexão é normal. Detecção de alta pressão.

Relação superior do teste do software informático

2. Teste de função de carregamento rápido

O teste de função de carregamento rápido é detectar o desempenho de carregamento rápido de veículos novos da energia. O verificador carrega os veículos novos da energia através da relação de carregamento da carga rápida para detectar o estado de carregamento do veículo, incluindo a fase da autoavaliação, a fase pronta de carregamento, e carregando a fase durante o processo de carregamento da C.C. , As extremidades do carregamento normal, detecção do tempo real dos parâmetros de carregamento (que incluem a tensão, a capacidade atual, da carga, o SOC, as mudanças de temperatura da bateria, etc.) através PODEM uma comunicação e outros testes.

De acordo com a função de confirmar a conexão de carregamento, o verificador da segurança igualmente adiciona a função de confirmar a conexão entre a arma de carregamento e o soquete de carregamento do artigo do teste de alta tensão. Quando a arma de carregamento é obstruída no soquete do teste do carro, o verificador da segurança confirmará primeiramente se a conexão é normal. Detecção de alta tensão.
