A única estação do veículo elétrico obstrui o instrumento IEC62196-3 do teste do desalinhamento dos conectores

A única estação do veículo elétrico obstrui o instrumento IEC62196-3 do teste do desalinhamento dos conectores

Nome da marca:	Sinuo
Número do modelo:	SNQC1017
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-3, cláusula 36,3

Poder do instrumento:

Personalizado

Método de controle:

Controle do PLC, operação do tela táctil

Estação de teste:

Única estação

Modo da movimentação:

servo motor

Força equipada:

0-500N

Tempo de armazenagem:

0-999.9s

Tempo do intervalo:

0-999.9s

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

A única estação obstrui o equipamento de teste do ev

Equipamento de teste do ev IEC62196-3

Instrumento do teste do desalinhamento dos conectores

Descrição do produto

Instrumento do teste do desalinhamento das tomadas e dos conectores da única estação do veículo elétrico IEC62196-3

Padrões & cláusulas cumpridos

Este instrumento do teste do desalinhamento conforma-se IEC62196-3 à cláusula 36,3, figura 18.

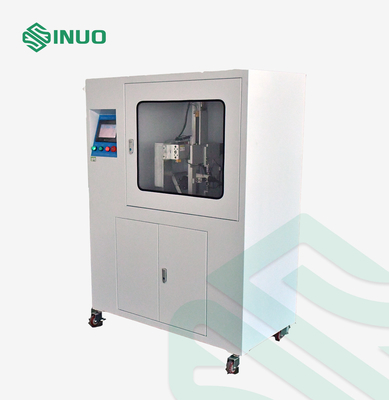

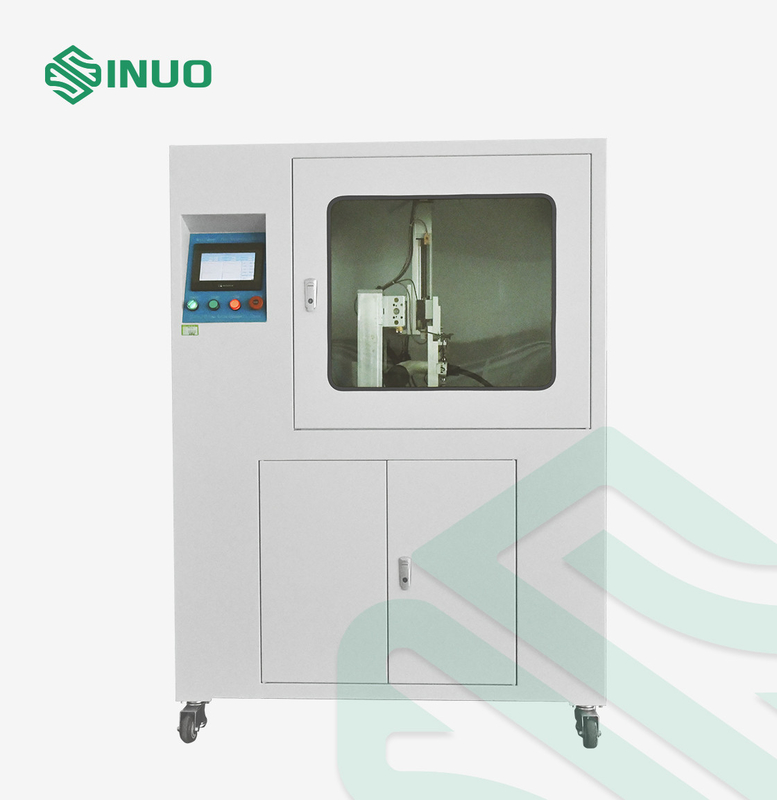

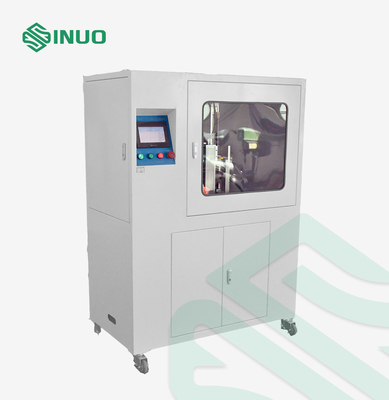

Vista geral do equipamento

Durante o teste da elevação da temperatura, imediatamente depois da estabilização da temperatura, os acessórios são sujeitados às cargas mecânicas externos como ilustrado em figura 18.

Usando um dinamômetro, aplique uma carga de 100 N com uma tolerância de -0/+10 N como ilustrado em figura 19 em cada sentido. A carga deve ser aplicada para um mínimo de 1 mínimo. Depois desta aplicação da carga, a carga deve ser removida por um momento de 10 s e a carga reaplicada no sentido seguinte dentro de 10 S. Este processo é continuado até que a carga esteja aplicada nos 4 sentidos (- X, +X, - Y, +Y) como ilustrado em figura 19.

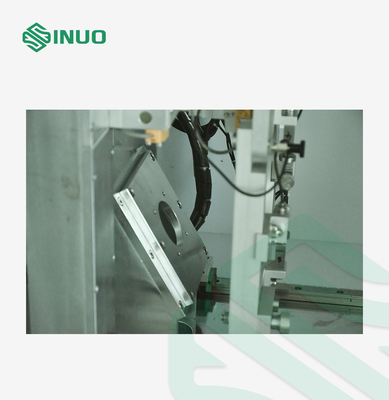

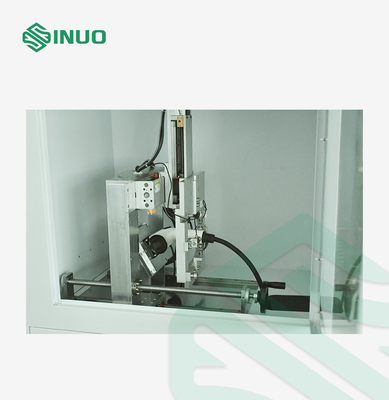

O equipamento adota X, tabela de deslizamento de Y (figura 19), conduzida pelo servo motor e monitorada pelo sensor do valor da força. Quando o valor da força alcança o momento exigido para a terra arrendada constante automática da força, comutará automaticamente a um outro sentido para o teste.

Parâmetros técnicos

Poder	AC220V, 60Hz
Método de controle	Controle do PLC, operação do tela táctil
Estação	Um
Modo da movimentação	Servo motor, dois PCes, X e Y
Força	0-500N
Tempo de armazenagem da força	0-999.9s
Tempo do intervalo	0-999.9s
Sentido da aplicação da força	- X, +X, - Y, +Y
Suporte do espécime	inclinação de 30 °, altura de 1000mm da terra
Dimensões totais do equipamento	100mm×400mm×1500mm, 150kg

Características

Este instrumento é conforma-se a estas figuras padrão:

A única estação do veículo elétrico obstrui o instrumento IEC62196-3 do teste do desalinhamento dos conectores 0
