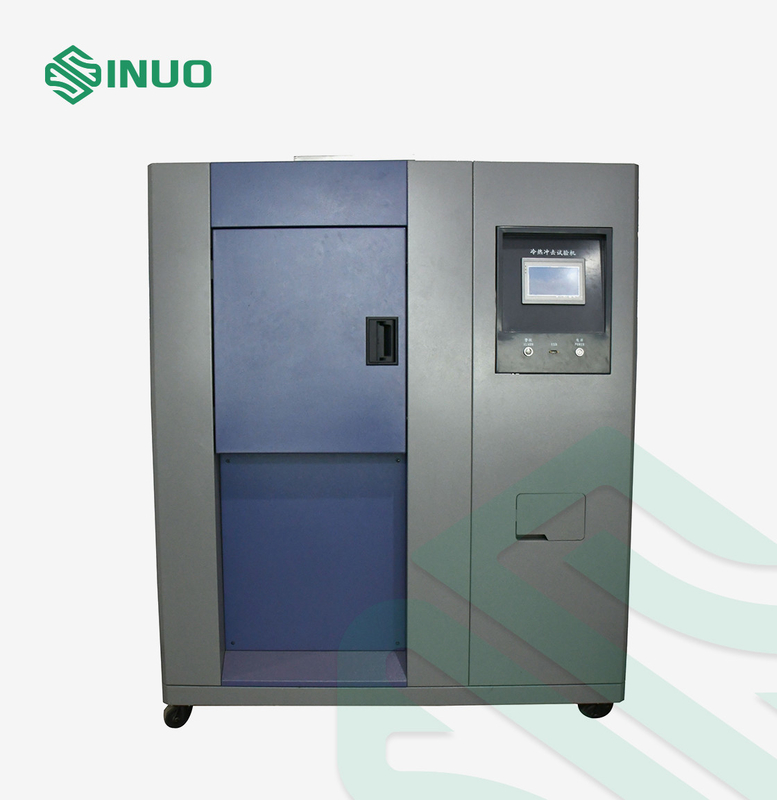

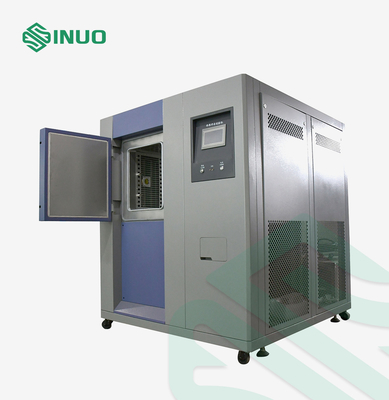

equipamento de testes do conector da cláusula 34,3 EV da câmara do teste de choque 150L térmico

equipamento de testes do conector da cláusula 34,3 EV da câmara do teste de choque 150L térmico

Nome da marca:	Sinuo
Número do modelo:	SN887B-150L
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1 Ed.4CDV 2020

Cláusula aplicada:

Cláusula 34,3

Baixa variação da temperatura:

-10℃~-50℃

Variação da temperatura do calor:

+50℃~+180℃

Hora restaurada:

Aproximadamente 5 minutos

Tempo da conversão:

≤10s

Escala de choque da temperatura:

-40~+150℃

Volume do equipamento:

150L, pode ser personalizado

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

Equipamento de testes do conector de EVSE EV

Cláusula 34

3 do equipamento de testes do conector de EV

Descrição do produto

Câmara do teste de choque térmico do veículo elétrico 150L do IEC 62196

Padrões & cláusulas cumpridos

Cláusula 2020 do IEC 62196-1 Ed.4CDV 34,3.

IEC 60068-2-14 (Na do teste)

Vista geral do equipamento

Esta câmara do teste de choque térmico conforma-se a IEC 60068-2-14 (Na do teste) e é exigida pela cláusula 2020 do IEC 62196-1Ed.4CDV 34,3.

A câmara do teste de choque 3-Zones térmico é exigida IEC60335 pelo anexo J, cumpre as exigências padrão do 60068-2-1:2007 do IEC, Testes-parte ambiental 2-1: Teste-teste A: Frio, IDT; IEC 60068-2-2: testes 1974 ambientais para a produto-parte elétrica e eletrônica 2: Método-testes B do teste: Calor seco; 60068-2-14:1984 do IEC, procedimento-parte básica 2 do teste ambiental: teste-teste N: Mudança de temperatura, IDT; MIL-STD-883 e etc. Está disponível para o metal, os produtos plásticos, de borracha, elétricos e eletrônicos, e etc. É usado para testar a influência para a amostra do teste sob as mudanças rápidas da temperatura do alto e baixo.

Parâmetros técnicos

Modelo	SN887B-64L	SN887B-80L	SN887B-150L	SN887B-200L
Material interno da câmara (WHD)	400×400×400	400×500x400	600×500×500	750×600×600
Material externo da câmara (WHD)	1440×1910×1825	1450×2040×2000	1620×2040×2100	1870×2100×2140
Calefator	Níquel o calefator elétrico de liga
Condensador	condensador do SHELL-tubo (água-de refrigeração)
Evaporador	Tipo de capacidade elevada da aleta com ajuste automático da capacidade de carga, que pode ser usado por muito tempo sob circunstâncias da baixa temperatura e da umidade alta sem geada
Controlador	tela do controle do toque do LCD da cor 7-inch + módulo do PLC
Capacidade do programa	Capacidade útil do programa: 120 grupos no máximo; ajuste do tempo: 99 horas e 59 minutos pelo segmento;
Poder de funcionamento	Sobre 9~30KW (gire automaticamente sobre o aquecimento e o sistema de refrigeração de acordo com o cálculo do PID)
Fonte de alimentação	380V±10%V; 50Hz; de quatro fios trifásico + fio aterrando, resistência aterrando protetora é menos do que 4Ω
Equipamento de segurança	Proteção de temperatura excessiva, proteção da sobrecarga do motor, interruptor de alta tensão da proteção do compressor, interruptor da proteção do superaquecimento do compressor, proteção da sobrecarga do compressor, interruptor sob-reverso da proteção da fase da sobretensão, interruptor do escapamento, proteção anormal da água refrigerando.
Escala de choque da temperatura		-40~+150℃
Temperatura de armazenamento frio escala na zona de baixa temperatura		-10℃~-50℃
Temperatura de armazenamento do calor escala na zona de alta temperatura		+50℃~+180℃
Tempo da restauração do impacto		Aproximadamente 5 minutos
A época da temperatura constante de alto-baixo choque da temperatura		Acima de 30 minutos
Tempo da conversão		≤10s
Flutuações da temperatura no área da amostra		±0.5℃ (na temperatura constante)
Escala da precisão da temperatura		Ajustando a precisão: ±0.1℃, precisão da indicação: ±0.1℃, definição: ±0.1℃
Variação da temperatura		±2°C (nenhuma carga, no estado constante)
Sensor de temperatura		Elevada precisão uma temperatura da categoria PT100
O líquido refrigerante		R404a, R23

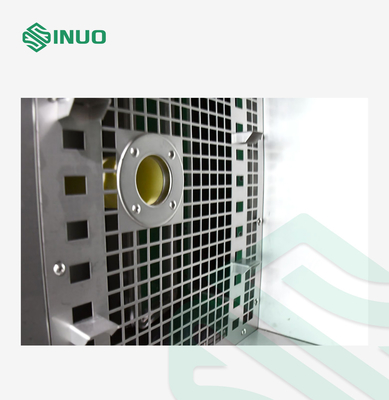

Estrutura da câmara		Com área de teste independente do produto, área de armazenamento de alta temperatura, área de armazenamento da baixa temperatura

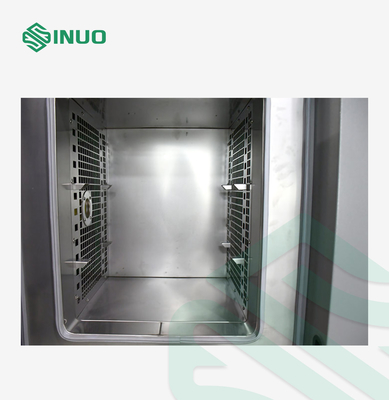

Material interno da câmara		Placa SUS304 de aço inoxidável
Material externo da câmara		Verniz de cozimento laminado da placa
Material de isolação		Espuma de poliuretano + algodão rígidos da isolação
Método da circulação		fã da Multi-asa

Detalhes:

equipamento de testes do conector da cláusula 34,3 EV da câmara do teste de choque 150L térmico 0
