Câmara rápida do teste da mudança de temperatura do equipamento de testes do conector da cláusula 26.7.2 EV

Câmara rápida do teste da mudança de temperatura do equipamento de testes do conector da cláusula 26.7.2 EV

Nome da marca:	Sinuo
Número do modelo:	SN885
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1 Ed.4CDV 2020

Escala de umidade:

20%~98%RH

Tamanho interno:

WDH=1000×1000×1000mm

Operação de controle:

Sistema de controlo inteligente do PLC e do tela táctil

Variação da temperatura:

-40~150℃;

Uniformidade da temperatura:

±2℃

Tempo da garantia:

Um ano

Outros padrões:

IEC60068 e etc.

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

Equipamento de testes do conector do PLC EV

Equipamento de testes do conector do IEC EV do PLC

Câmara do teste da mudança de temperatura do IEC

Descrição do produto

Câmara rápida do teste da mudança de temperatura do veículo elétrico do IEC 62196

Padrões & cláusulas cumpridos

Cláusula 2020 do IEC 62196-1 Ed.4CDV 26.7.2.

IEC60068-2-1: 2007 “Testes-partes ambientais 2-1: Teste-teste A: Frio, IDT”

IEC60068-2-2: 2007 “Testes-partes ambientais 2-1: Os testes testam o calor B-seco, IDT”

IEC60068-2-78: 2012 “Testes-partes ambientais 2-78: Táxi do Teste-teste: Calor úmido, de estado estacionário, IDT”

IEC60068-2-30: 2005 “Testes-partes ambientais 2-30: DB do Teste-teste: Calor úmido, cíclico (ciclo 12h+12h), IDT”

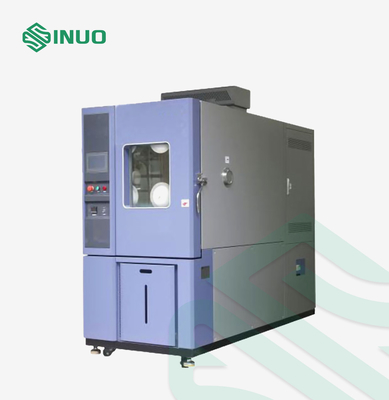

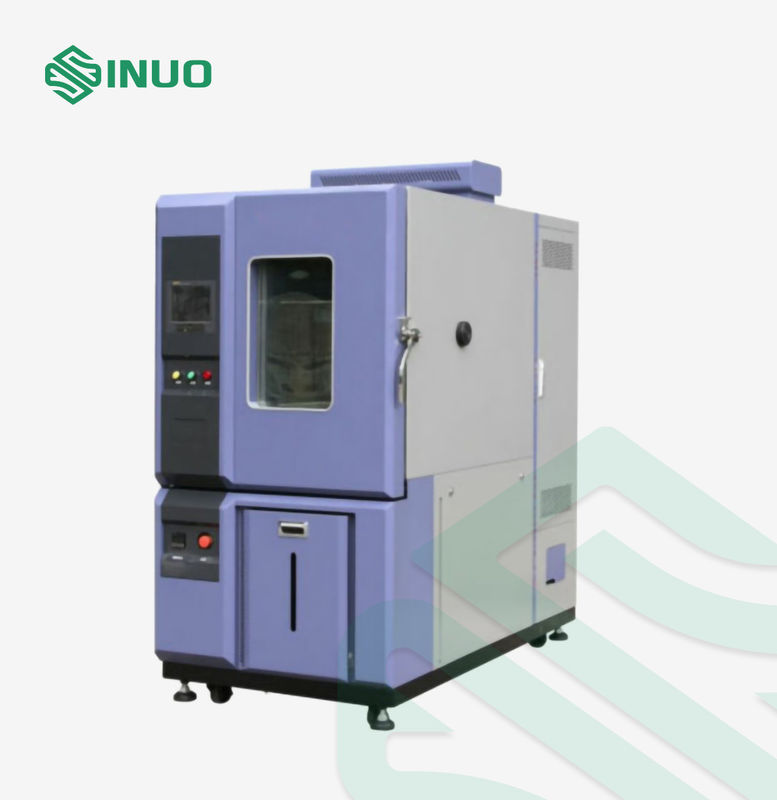

Vista geral do equipamento

Esta câmara rápida do teste da mudança de temperatura é exigida pela cláusula 2020 do IEC 62196-1 Ed.4CDV 26.7.2.

É usado para o teste do frio, do calor, da umidade e da seca das matérias primas e dos dispositivos tais como a eletrônica, os eletricistas, dispositivos elétricos, plásticos, etc. A finalidade é confirmar a confiança do armazenamento, do transporte e do uso dos produtos sob o ambiente alterno rápido do calor úmido da temperatura do alto e baixo.

Estrutura:

Este equipamento adota uma estrutura fechado da câmara com as seguintes características:

1. Redução da economia de energia e do consumo: O modo do desvio do gás-líquido é usado para ajustar a capacidade refrigerando conseguir a temperatura constante e a umidade.

2. Fácil de operar: usando a temperatura programável e o controlador da umidade (tela táctil de 16 bits da cor 7-inch verdadeira), a gravação de dados experimental e o processamento são flexíveis.

3. Confiança alta: os componentes-chave são componentes importados para assegurar a longevidade e a confiança; separadores de óleo eficientes para assegurar a vida do compressor.

Parâmetros técnicos

Controle & operação		Sistema de controlo inteligente do PLC e do tela táctil
Tamanho da câmara		1000L: tamanho interno: WDH=1000×1000×1000mm, tamanho exterior: WDH= 1200 ×2015×2035 milímetro (com exclusão das peças de projeção da máquina)
Variação da temperatura		B: -40~150℃;
Velocidade linear		3℃/min
Desvio da temperatura		≦±2.0℃
Flutuação da temperatura		±0.5℃
Uniformidade da temperatura		±2℃
Aquecimento e velocidade de arrefecimento		Taxa de aquecimento: de -30℃ a +100℃, velocidade linear 3℃/min (não-carga) Velocidade de arrefecimento: de +100℃ a -30℃, velocidade linear 3℃/min (não-carga) (Nota: O aquecimento da temperatura e a velocidade de arrefecimento são medidos de acordo com os regulamentos relevantes do padrão IEC60068-3, e o sensor está na posição da tomada de ar)
Escala de umidade		〜 98%RH de 20%
Desvio da umidade		±3.0%RH (>75%RH); ±5.0%RH (≤75%RH)
Uniformidade da umidade		±3.0%RH (não-carga)
Flutuação da umidade		±2.0%RH
Ícone da temperatura e da escala de umidade
Composição principal do sistema
Corpo da câmara	A câmara interna é feita da placa de aço carbono de alta qualidade, a superfície é tratada com a pulverização eletrostática da cor
	A câmara interna é feita de 304# escovou a placa de aço inoxidável, forma arredondada, liso, fácil para limpo
	Furo da ligação: a câmara interna e exterior é equipada com um furo de rosqueamento com um bujão de borracha
	Material de isolação: espuma de poliuretano
	Janela de observação: porta de vidro moderada à prova de explosões da dupla camada

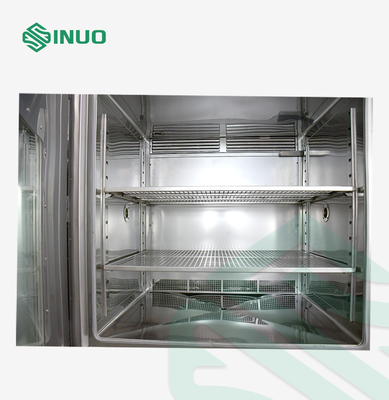

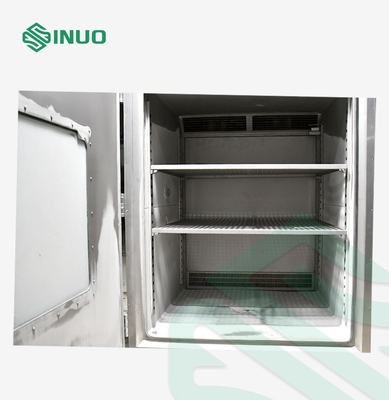

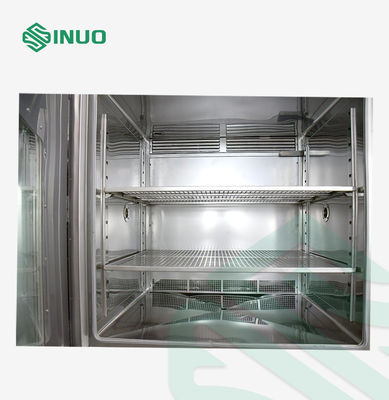

	Prateleiras: Feito de 304 prateleiras de aço inoxidável, destacáveis
Sistema de aquecimento	Método de aquecimento: aquecimento elétrico
	Calefator elétrico do fio de alta qualidade do níquel-cromo, controle sem contato (SSR)
Sistema da humidificação	Método da humidificação: estrutura externo da humidificação
Sistema de refrigeração	Compressor semi-apertado da cerveja preta forte alemão ou compressor semi-compacto alemão de BITZER
	líquido refrigerante a favor do meio ambiente R404A R23 do Não-flúor, na linha dos regulamentos ambientais, seguro e não-tóxico
	Condensador de Shell e de tubo (água de refrigeração)
	Tipo de capacidade elevada ajuste automático da capacidade de carga, uso a longo prazo da baixa temperatura e condições da aleta da umidade alta sem geada.
Sistema de controlo	Tela táctil: temperatura programável e controlador da umidade (tela táctil de 16 bits de uma cor verdadeira de 7 polegadas)
	Controle de temperatura: PID queajusta, usando a classe um sensor da resistência da platina PT100
	Função: teste do valor fixo e teste de programa Teste do valor fixo: Quando o ambiente de teste exigir somente uma únicas temperatura e umidade, selecionando este modo para ajustar a temperatura exigida, umidade e tempo de funcionamento. Teste de programa: Quando o ambiente de teste exige temperaturas e a umidade múltiplas, selecione este modo para ajustar a temperatura, a umidade e o tempo de funcionamento de cada programa. O usuário pode ajustar a sequência de corrida do programa. O grupo de programa é até 100 grupos.
Armazenamento de dados	Com temperatura e relação da curva da umidade, com relação de comunicação padrão da relação R232 ou do disco de U, os dados podem ser transferidos, e as mudanças e os processos dos dados podem ser gravados.
Proteção da segurança	Função de memória do sem energia, proteção da sequência de fase, proteção do escapamento, proteção de temperatura excessiva, proteção da sobrecarga do compressor, alarme do escassez de água, proteção anormal
Dispositivo de proteção da segurança	Interruptor dequeimadura da proteção do calefator, calefator sobre o interruptor atual, fã de circulação sobre a proteção atual da sobrecarga
	Interruptor de alta tensão da proteção do compressor, interruptor da proteção do superaquecimento do compressor, compressor sobre o interruptor atual da proteção
	interruptor Sob-reverso da fase, interruptor do nenhum-fusível, controlador do poder fluido da porta do zero-cruzamento
Indicação de alarme	Quando a proteção acima ocorre, a corrida das paradas do equipamento, um alarme audível e visual estão emitidos, e o lugar de falha é indicado no medidor.
