Sistema de teste da elevação da temperatura das tomadas do equipamento de testes do conector de IEC62196 EV

Sistema de teste da elevação da temperatura dos conectores e das tomadas do veículo elétrico IEC62196

Padrões & cláusulas cumpridos

Cláusula 2020 do IEC 62196-1 Ed.4CDV 24.

Cláusula 2020 do IEC 62196-3 Ed.4CDV 24.

IEC 60309-1: cláusula 2012 22.

…

Parâmetros técnicos

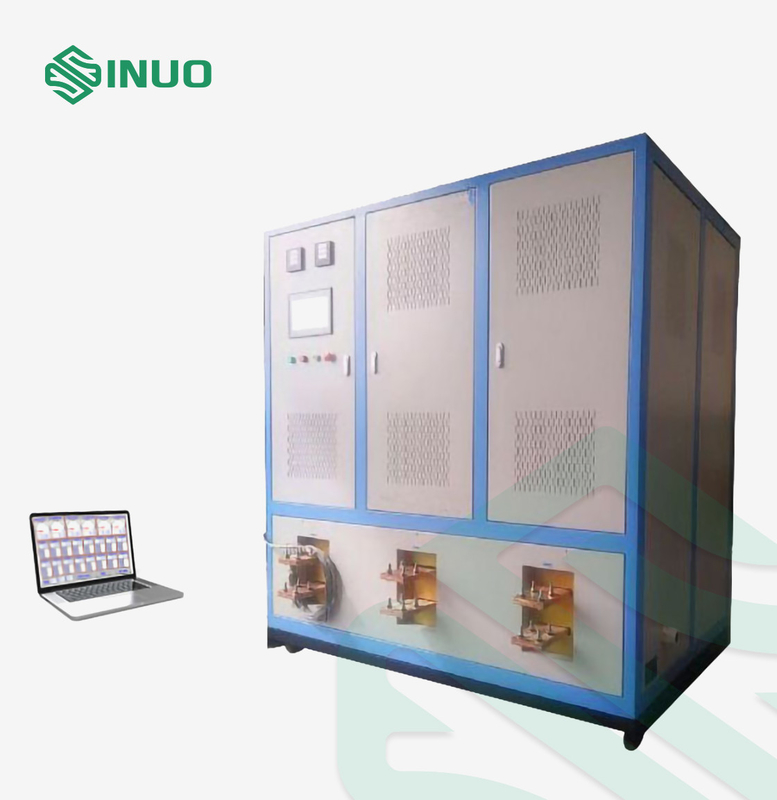

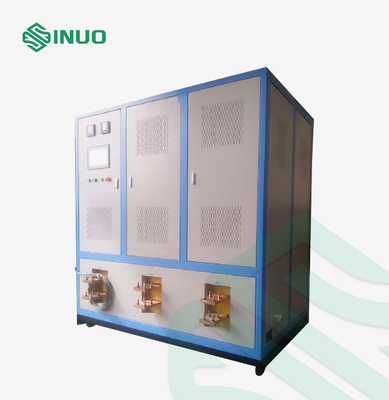

Vista geral do equipamento

O equipamento de teste é usado para verificar que os acessórios estarão construídos assim que a elevação da temperatura no uso normal não é excessiva.

Está usado para verificar a elevação da temperatura das tomadas, das soquete-tomadas e dos conectores do veículo após ter passado a corrente avaliado, as condições de aquecimento na superfície dos acessórios elétricos quando a corrente da carga é conectada, e se a elevação da temperatura dos terminais cumpre as exigências do padrão.

Fornece uma baixa tensão à amostra, e a elevação da temperatura é recolhida então dentro de um determinado período de tempo, que é comparado com as exigências padrão.

Composição do sistema:

a corrente monofásica de 12 maneiras fez em uma máquina (isto é todos os instrumentos elétricos estão em um chasis), cada 3 maneiras monofásicas constitui uma fonte de alimentação de 3 fases (posta por uma fonte de alimentação trifásica, o equipamento completo estrela-é conectado). É composta do regulador de tensão elétrica, do transmissor atual, do controlador programável do PLC, do sensor atual, da relação do toque, e do chassi removível. Especificamente: A fonte de alimentação atual constante da C.A., que pode estavelmente saída o teste atual, para eliminar a influência da corrente do teste devido às flutuações da tensão de fonte de alimentação, os fios de conexão ou as barras de cobre, e o valor da resistência do produto do teste, e melhoram a precisão dos resultados da análise. A fonte de alimentação tem de pequenas perdas, a eficiência elevada, operação fácil, e tem funções do controlo total e de detecção.

Características de sistema:

1. Com o painel LCD do toque da cor verdadeira, o ajuste e a monitoração atuais podem ser terminados no tela táctil, com a relação inglesa completa, ajustando-se são simples e a operação é conveniente.

2. Com uma relação amigável da interação homem-máquina, fornece funções abundantes do alarme e do diagnóstico. A unidade de controle principal seleciona um controlador programável (PLC), que possa automaticamente ajustar correntes múltiplas da carga ao mesmo tempo para conseguir o controle detalhado da monitoração e de circuito fechado, e o grau de automatização é alto.

3. Software de controle inteligente do programa, confiança alta, capacidade antiparasitária forte, com controle de lógica digital, controle de movimento, trabalhos em rede do circuito fechado controles de processos, de processo de dados, de uma comunicação e outras funções, levantamento de dados atual completo, exposição e controle. Forneça a relação de comunicação do rádio (WIFI), e possa realizar a função sem fio de uma comunicação com monitoração do PC do fundo, realizem o ajuste centralizado e o controlo automático da corrente do teste de cada laço, e a humanização é mais forte.

4. Usando a tensão inteligente e os sensores atuais que apoiam a tecnologia do fieldbus para realizar a digitalização completa da transmissão de dados, para melhorar a precisão dos dados e a confiança de produto.

5. Com compensação do zero-ponto e função atual da auto-calibração da correção, pode gerar coeficientes de correção do multi-segmento dentro da escala ajustável do dispositivo para assegurar a estabilidade do equipamento atual constante da fonte de alimentação da C.A.

6. Função da proteção: com sequência de fase reversa, função da proteção da sobrecarga, não permitindo nenhuma carga. A proteção do dispositivo de regulamento da tensão AC deve adotar a proteção dupla do controle automático da proteção do computador e do interruptor de limite mecânico do micro-movimento para assegurar o funcionamento normal do equipamento atual constante da fonte de alimentação da C.A. e para assegurar a segurança e a confiança do produto.

7. A estabilidade atual do teste não é afetada pelo ambiente de teste externo, e a corrente de saída é mantida sempre dentro da escala ajustada da precisão durante todo o teste.

8. Usando a refrigeração a ar inteligente, a operação velho na corrente avaliado, a elevação da temperatura do dispositivo principal do circuito não excede seus padrões respectivos.

9. Cada dispositivo do nível atual pode ser usado como uma fonte de energia apenas ou as correntes múltiplas podem ser usadas paralelamente em toda a combinação, e a corrente total deve cumprir as exigências do teste da elevação da temperatura.

Sistema da aquisição da temperatura:

1. Exigências para o detector da temperatura:

Fonte de alimentação de A. Working: DC24V.

B. circuito de entrada: 16 canais.

C. entre o tipo do sinal: Tipo de T (par termoelétrico).

Precisão de D. Medida: ≤±1℃.

Tempo de E. Amostra: <0>

Força de F. Isolamento: O isolamento de alta tensão entre os canais pode diretamente medir os condutores 380V vivos.

Operação de G. Indicação: usando o painel LCD de um toque de 10 polegadas.

Função de H. uma Comunicação; a monitoração remota pode ser realizada através da relação sem fio de WIFI ou da relação RS485.

I. armazenamento de dados: Armazenamento de disco da relação U de USB.

2. Controlador e software da detecção

A. levantamento de dados e funções de processamento: com o levantamento de dados do tempo real e do processamento de dispositivos espertos do baixo-nível. A informação do tempo real inclui: sinais análogos tais como a corrente e a temperatura, e sinais de interruptor tais como a posição de interruptor e o estado de funcionamento.

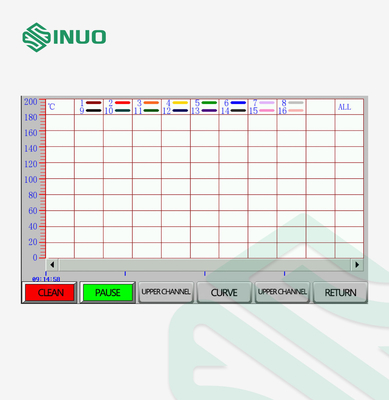

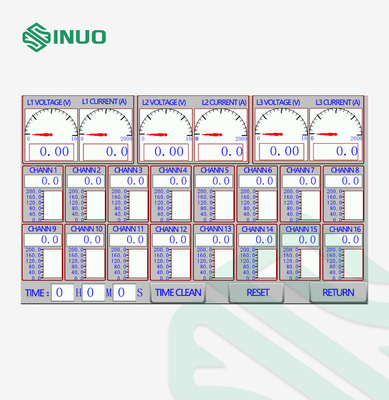

Função de B. Indicação: Após ter processado todos os tipos da informação enviados por dispositivos espertos do baixo-nível, as várias telas da informação podem ser indicadas no tempo real, e os parâmetros de funcionamento, a informação do alarme e os registros históricos do sistema podem ser perguntados a qualquer hora através da relação do fundo.

C. função de controle: De acordo com os dados e o estado recolhidos, as operações de controle remoto podem ser executadas em dispositivos espertos do baixo-nível.

D. função de ajuste: Os parâmetros exigidos durante o funcionamento do dispositivo esperto do baixo-nível são entrada no sistema através do fundo que monitora o software. O ajuste é dividido em dois níveis de nível de usuário e de nível da fábrica, e tem uma função da proteção de senha.

Função de E. Alarme: A informação do alarme gerada por cada dispositivo inteligente do baixo-nível é enviada ao fundo através de sem fio (WIFI), e o fundo que monitora o software estalará automaticamente acima a informação do alarme, e pode igualmente analisar e recolher a informação correspondente do alarme de acordo com os dados recolhidos.

Função de F. Gravação: armazene alguns estado e dados importantes durante a operação de sistema de acordo com a hora e outras circunstâncias para a pergunta, e o relatório dos dados de saída à impressora no formato especificado.

Parâmetros:

Configuração de equipamento principal

1. Fonte da alimentação CA: Fase monofásica atual constante 400A de fonte de alimentação da C.A., 2 saídas 2 grupos.

2. Barra 30*5*2000mm do cobre do padrão do teste da elevação da temperatura, PCes da quantidade 12.

3. A conexão macia do teste da elevação da temperatura é usada para conectar o condutor de conexão entre a extremidade da saída do equipamento de teste da elevação da temperatura e a barra de cobre padrão ou o produto do teste, que é feito do condutor de cobre macio. Exigências de qualidade: O tubo de cobre (espessura de parede 2mm) e a trança de cobre estanhada (φ0.2 milímetro) estão frios - pressionado, estanhado em ambas as extremidades, tolerância livre. Quadrado da área de seção transversal 250, comprimento 1000mm, grupos do número 6.

Linhas para o teste da elevação da temperatura: 1,1.5, 2, .5, 4,6, quadrado, cada especificação são 2 medidores de comprimento, 2 partes de cada um; 10,16,25,50,70, quadrado, o comprimento de cada especificação são 2 medidores, a quantidade são 2 partes de cada um; o quadrado 95.120.240, cada comprimento da especificação é 1 medidor, a quantidade é 2 partes de cada um;

4. Sistema da aquisição da temperatura: sistema da aquisição da temperatura de 16 canais com o 1 grupo de chassi removível, incluindo 16 pares termoelétricos T-dados forma importados com comprimento de 3m.

5. 1 portátil (que inclui o PC que monitora o software, o 1 sistema do wifi).
