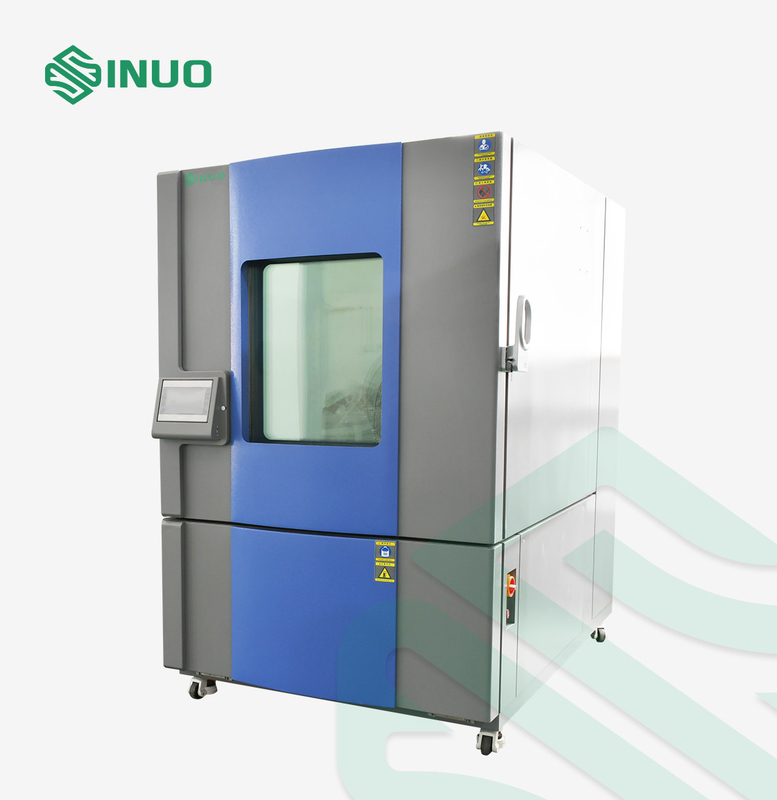

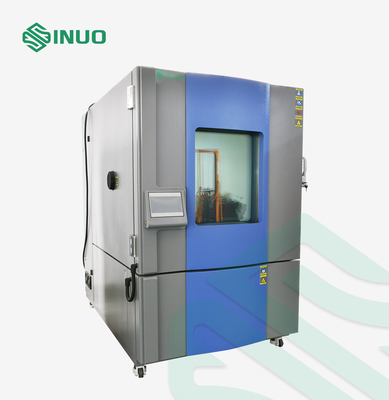

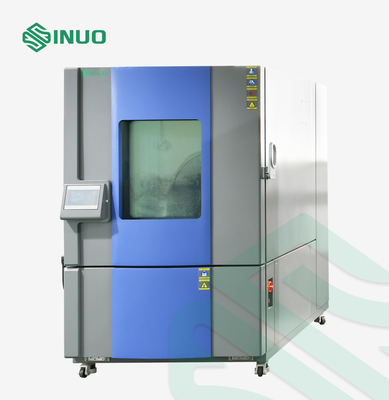

IEC62196 veículo elétrico Constant Temperature e câmara da umidade

IEC62196 veículo elétrico Constant Temperature e câmara da umidade

Padrões & cláusulas cumpridos

Cláusula 2020 do IEC 62196-1Ed.4CDV 20,3, 29,2, 35,3, 37,1.

IEC60068-2-1: 2007 “Testes-partes ambientais 2-1: Teste-teste A: Frio, IDT”

IEC60068-2-2: 2007 “Testes-partes ambientais 2-1: Os testes testam o calor B-seco, IDT”

IEC60068-2-78: 2012 “Testes-partes ambientais 2-78: Táxi do Teste-teste: Calor úmido, de estado estacionário, IDT”

IEC60068-2-30: 2005 “Testes-partes ambientais 2-30: DB do Teste-teste: Calor úmido, cíclico (ciclo 12h+12h), IDT”

Parâmetros técnicos

Fonte de alimentação	Três fases: C.A. 380V± 10%, 50Hz
Controle & operação	Sistema de controlo inteligente do PLC e do tela táctil
Tamanho da câmara	Tamanho interno	Tamanho externo
	1000*1000*1000 milímetro	1470*1400*2100 milímetro
Variação da temperatura	-40 °C ~+150°C
Escala de umidade	20%~98%RH
Definição da temperatura	0.1℃
Flutuação da temperatura	±0.5℃
Uniformidade da temperatura	±2℃
Desvio da umidade	±3%RH
Taxa de aquecimento	≧2-3°C/min (carga, não-lineares non-)
Velocidade de arrefecimento	≧0.7-1°C/min (carga, não-lineares non-)
Esquema da temperatura e da escala de umidade
Composição do sistema principal

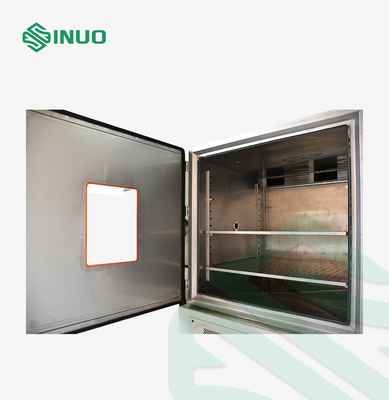

Corpo da câmara	A câmara interna é feita de placas de aço inoxidável de SUS304#, forma arredondada, liso e fácil para limpo
	A caixa exterior é feita da placa de aço de alta qualidade com pulverização eletrostática da cor
	Material de isolação: espuma de poliuretano
	Janela de observação: vidro moderado à prova de explosões da dupla camada
	Prateleira: Feito de 304 prateleira de aço inoxidável, destacável
Sistema de aquecimento	Método de aquecimento: aquecimento elétrico
	Adotando o quadro de aquecimento cerâmico novo o mais atrasado, o material cerâmico é resistente à alta temperatura e com boa isolação, não causará o escapamento procura um caminho mais curto o fenômeno. O meio é conectado com o fio de aquecimento importado alemão, o diâmetro de fio é resistência grossa, de alta temperatura e resistência ardente seca. O tubo de vidro de quartzo é introduzido no meio do fio de aquecimento, para impedir para procurar um caminho mais curto a falha devido ao fio de aquecimento que contacta a câmara do metal.
	Ciclagem térmica: forçado - o canal de ar da circulação para assegurar a transferência térmica do calefator, para impedir a temperatura local é demasiado alto e para assegurar a temperatura exigida na câmara de trabalho.
Sistema da humidificação	Método da humidificação: adota a estrutura externo da humidificação, transferências através do canal de ar. A vantagem é que a velocidade é estável e a influência na temperatura da caixa interna é pequena, de modo que a elevação da temperatura seja estável e o efeito da humidificação seja ideal.
	Tubo da humidificação: O projeto em forma de u mais a linha de temperatura excessiva do furo, do aquecimento da ponta de prova e o sistema de aquecimento adota o mesmo material importado do tipo, com função anti-seca para assegurar a vida útil longa e a durabilidade duradouro do tubo da humidificação.
	Humidificação e hidratação: Há um tipo água da gaveta que adiciona a caixa. O nível de água pode visualmente ser observado através da escala nivelada líquida da exposição no tanque de água da circulação. O nível de água é controlado automaticamente. Com alarme do escassez de água.
Sistema de refrigeração	Método da refrigeração: cambista de utilização refrigerando refrigerado a ar do compressor-calor
	Compressor: Tecumseh, tipo francês
	Circulação de ar frio: forçado - o canal de ar da circulação assegura o retorno do ar e o suprimento de ar lisos, assegurando a uniformidade da temperatura na câmara de trabalho.
Sistema de controlo	Tela táctil: OYO1000
	Controle de temperatura: PID queajusta, usando a classe um sensor da resistência da platina PT100
	Função: teste do valor fixo e teste de programa Teste do valor fixo: Quando o ambiente de teste exige somente uma únicas temperatura e umidade, selecione este modo para ajustar a temperatura, a umidade e o tempo de funcionamento exigidos. Teste de programa: Quando o ambiente de teste exige temperaturas e a umidade múltiplas, selecione este modo para ajustar a temperatura, a umidade e o tempo de funcionamento de cada programa. O operador pode ajustar as sequências de corrida do programa e pode estabelecer-se a 100 grupos de programas.
Armazenamento de dados	Com temperatura e relação da curva da umidade, as mudanças e os processos dos dados podem ser gravados, com relação R232 padrão ou a relação de comunicação do disco de U, os dados pode ser transferida.
Proteção da segurança	Função de memória do sem energia, proteção da sequência de fase, proteção do escapamento, proteção de temperatura excessiva, proteção da sobrecarga do compressor, alarme do escassez de água, proteção anormal.

Vista geral do equipamento

Esta câmara do teste é usada para o teste do frio, do calor, da umidade e da seca das matérias primas e dos dispositivos tais como a eletrônica, os eletricistas, dispositivos elétricos, plásticos, etc. A finalidade é confirmar a confiança de produtos do armazenamento e do transporte sob o calor da temperatura do alto e baixo e a umidade alternos, um equipamento de teste necessário que seja exigido por muitos padrões.

Estrutura:

Esta máquina adota uma estrutura fechado da câmara com as seguintes características:

A. Tem uma temperatura e uma escala extremamente largas do controle de umidade para encontrar as várias necessidades de usuários.

B. Adota um modo equilibrado original do ajuste da temperatura e de controle da umidade para ajustar o ambiente ideal da temperatura e da umidade. A capacidade do aquecimento e da humidificação é estável e equilibrada, e o controle da temperatura e de umidade é elevada precisão e alto-estabilidade.

Seleção de C. Automático do circuito da refrigeração: O dispositivo do controlo automático tem a capacidade automaticamente de ligar o circuito de corrida da refrigeração de acordo com o valor ajustado da temperatura, pode começar refrigerar diretamente sob o estado de alta temperatura.

A refrigeração adota a unidade de condensação refrigerada a ar com o compressor completamente fechado (importado).

D. A porta é equipada com uma janela de observação, que seja conveniente para observar o estado do teste da amostra do teste.

Perguntas & respostas

Q: Que temperatura pode este dispositivo alcançar?
: O equipamento pode alcançar - 40 ~ ℃ 150.

Q: Que são as opções do tamanho para este dispositivo?
: O tamanho do equipamento pode ser personalizado de acordo com suas exigências.

Q: Faz o equipamento têm muita flutuação da temperatura?
: Nossas exigências técnicas da flutuação da temperatura são ±0.5℃, assegurar a precisão do teste.
