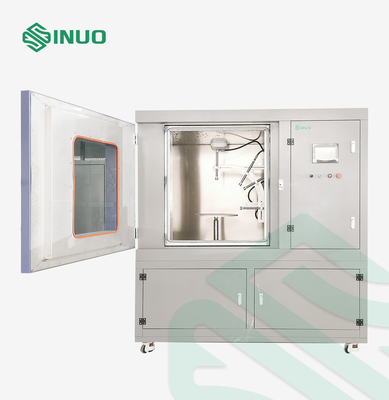

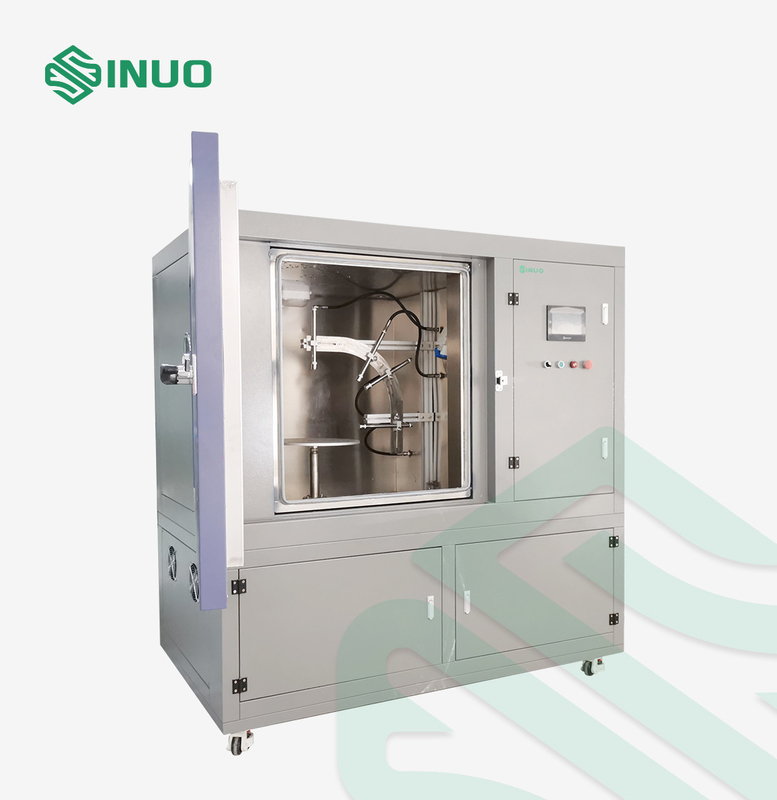

IEC 62196 do ingresso da água da câmara do teste de pulverizador da água do veículo elétrico Ipx9k de EV

1. A câmara do teste consiste na sala de teste, no tanque de armazenamento da água, na peça de controle, na área de amortecedor de secagem do produto, e no sistema do jato.

2. Tamanho interno da câmara: L 1000MM * W 1000MM*H 1000MM.

3. Tamanho exterior da câmara: L 1500MM * W1200MM * H 1950MM.

4. Sistema do jato: Composto pela bomba de água de alta temperatura de alta pressão, medidor de alta temperatura de alta pressão da pressão de água, válvula de solenoide de alta temperatura de alta pressão, tubulação hidráulica de alta temperatura de alta pressão.

5. Diâmetro da tubulação: 3/4".

6. Bocal de jato: 4 PCes.

7. Temperatura do jato de água quente: Proteção do excesso da água de RT~80°C±5°C. (ajustável, aumentada temperatura e)

8. Pressão de água do jato: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg/c㎡)

9. Fluxo de jato da água: 15±1 L/MIN (14-16L/min)

10. Distância do jato: 100-200mm e pode estar a uma distância ajustável do bocal pelo manual

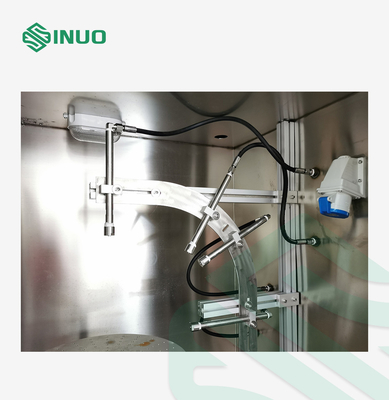

11. Ângulo do jato de água: 0 °, 30 °, 60 °, ° 90 (o ângulo de teste pode ser ajustável pelo manual), com base em uma linha horizontal, distribuem o furo do bocal em ±0° no sentido contrário às agulhas do relógio ±30° ±60° ±90° com a válvula no bocal, podem ajustar-se programável para jorrar por sua vez.

12. Tempo do teste: cada jato de água do ângulo 30 segundos conforme exigências padrão, mas nosso sistema pode conseguir 0~90s pre-settable e ajustável.

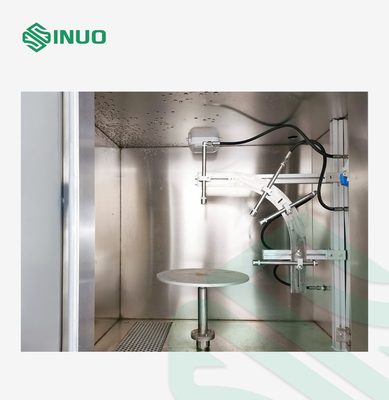

13. Plataforma giratória: O produto precisa de ser colocado em uma plataforma giratória, capacidade de rolamento: ≤30Kgs.

14. Velocidade da plataforma giratória: 5-17r/min (o motor conduz o gerencio da turbina, a velocidade lentos do controle e os ajusta à velocidade apropriada pelo conversor de frequência)

15. Diâmetro da plataforma giratória: Φ500mm

16. Controle do tempo de execução: 1min ~ 9999min (pre-settable e ajustável).

17. Sistema da circulação da água para assegurar o uso da reciclagem da água.

18. Superfície do jato de água: Parte dianteira do produto.

19. Calibre de pressão do jato: pode indicar a pressão de água.

20. Sistema de controlo: Sistema de controlo independente do tela táctil da investigação e desenvolvimento.

21. Use o vidro moderado como uma parede impermeável da câmara exterior, e o quadrado de aço inoxidável como o suporte.

22. A porta da câmara: porta de vidro moderada visual da grande tela, observando a condição de teste e o tempo e equipado com um limpador.
