Equipamento de testes do conector de EV
Created with Pixso.

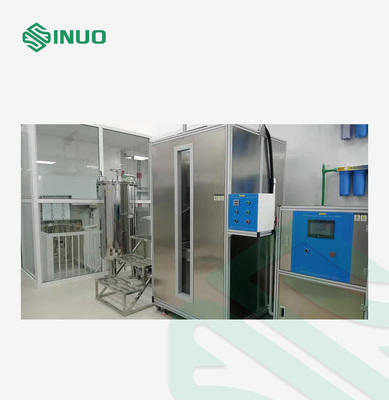

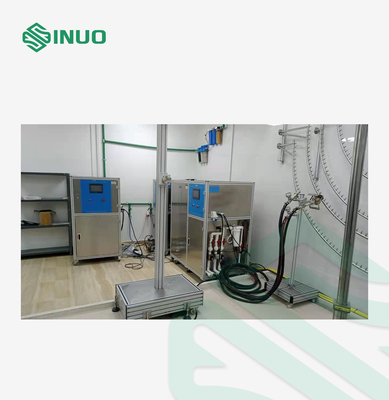

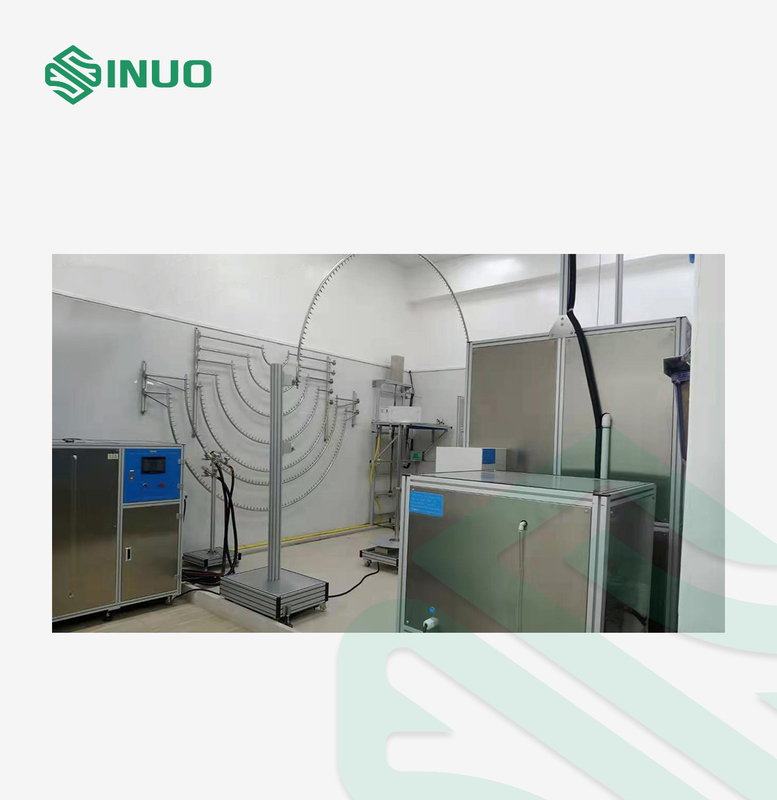

O veículo elétrico integrou o equipamento de testes impermeável do conector do sistema de teste IPX1-8 EV

O veículo elétrico integrou o equipamento de testes impermeável do conector do sistema de teste IPX1-8 EV

Nome da marca: Sinuo
Número do modelo: SN4418
MOQ: 1
preço: Customized
Condições de pagamento: T/T
Capacidade de abastecimento: 20 grupos/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate (Cost Additional)
Padrão aplicado:
IEC 62196-1Ed.4CDV: 2020
Cláusulas aplicadas:
cláusula 20,2
Instrumento vertical do teste do gotejamento da chuva:
IPX1~2
Os tubos de oscilação testam instrumentos:
IPX3~4
Bico de pulverização:
IPX3~4
Bocal da mangueira:
IPX5~6
Tanque profundo da imersão:
IPX8
Plataforma giratória do equipamento:
Acessório para IPX1~IPX6
Detalhes da embalagem:
Pacote da exportação
Habilidade da fonte:
20 grupos/mês
Destacar:

Equipamento de testes do conector de IPX5 EV

,

Equipamento de testes do conector de IPX1 EV

,

EV integrou o sistema de teste impermeável

Descrição do produto





O veículo elétrico do IEC 62196 integrou o sistema de teste IPX1~8 impermeável



Padrões & cláusulas cumpridos




IEC 62196-1Ed.4CDV: cláusula 2020 20,2.



Vista geral do equipamento




Este sistema de teste IPX1~8 impermeável conforma-se ao 60529:2013 do IEC. Este sistema inclui o seguimento:



Não. Nome Código do IP Observação
1.

Instrumento vertical do teste do gotejamento da chuva



IPX1~2

Controlado pelo armário de controle em IPX7

2 Os tubos de oscilação testam instrumentos IPX3~4

Controlado pelo armário de controle em IPX7

3 Bocal de pulverizador IPX3~4 Controlado pelo armário de controle em IPX7
4 Bocal da mangueira IPX5~6 Controlado pelo armário de controle em IPX7
5 Câmara da imersão & depósito de abastecimento de água & armário de controle integrados IPX7

Tamanho interno da câmara:

Controlado pelo armário de controle em IPX7

6 Tanque profundo da imersão IPX8

Controlado pelo armário de controle em IPX7

7 Plataforma giratória Acessório para IPX1~IPX6

Controlado pelo armário de controle em IPX7



Instrumento vertical do teste do gotejamento da chuva



Vista geral:

Este dispositivo do teste é verificar a proteção contra gotas verticalmente de queda da água. É projetado e fabricado de acordo com a exigência padrão de IEC60529 IPX1 e IPX2.

1. A elevação e a queda da caixa do gotejamento são controladas pelo motor.

2. Filtro fino de aço inoxidável para a filtragem da sujeira.

3. Ar comprimido Adopts para fundir a água da agulha, para impedir substâncias reativas da água e a agulha de obstrução atmosférica.

4. Bocal médico geral de aço inoxidável da agulha, fácil comprar, não fácil oxidar.

5. O bocal da agulha e o assento do bocal da agulha usando a conexão do atarraxamento, podem facilmente ser substituídos sem a ferramenta, dano individual ao bocal da agulha podem facilmente ser substituídos rapidamente.



Parâmetro técnico:

Aplicação Aplica-se para conduzir IPX1, testes IPX2.
Área da chuva 1200mmX1200mm
Material do tanque De aço inoxidável
Abertura de gotejamento ¢0.4mm
Distância do furo 20mm
Fluxo da precipitação 1mm/Min, 3mm/Min, parâmetros do usuário-grupo (erro: + 0.5mm/minuto).
Altura de gotejamento da água 200mm (automàtica controlo pelo equipamento de teste)
Tempo do teste 10Min, pode ser ajustado de acordo com a necessidade
Drenagem Automaticamente esvaziando a água do tanque depois que o teste é terminado
Material do corpo Liga de alumínio industrial
Dimensões (LxDxH) Personalizado
Estrutura da máquina Montagem da parede

Os tubos de oscilação testam instrumentos

Vista geral:

O verificador de oscilação do tubo é projetado e fabricado de acordo com a exigência padrão de IEC60529 IPX3 e IPX4.

A peça de oscilação do tubo deste dispositivo é controlada pelo mecanismo do motor e da manivela-relação da ajustável-velocidade. Este dispositivo está reciprocando o balanço do lugar de ±60°to outro de ±175°with a velocidade exigida pelo padrão através da máquina que ajusta o ângulo.

O ajuste do ângulo é exato. A estrutura é estável e durável. Coopera com a plataforma giratória através de que o gerencio de 90°can para ser conseguido.



Parâmetro técnico:

Não. Artigo parâmetros
1 Fonte de água

Agua potável do volume de água rate>10L/min±5% sem inclusão.

Este dispositivo é equipado com a unidade da filtragem da agua potável

2 Furo da agulha Φ0.4mm
3 Ângulo incluído de dois furos IPX3: 120°; IPX4: 180°
4 Ângulo de oscilação do balanço do tubo

±175° máximo pode ser pré-ajustado

(Nota: o padrão exige IPX3: 120°; IPX4: 360°, mas devido a lá é plataforma giratória sob o tubo de oscilação durante o teste, assim que 360° não pode conseguido durante testes reais, se sem plataforma giratória, a seguir 360° pode ser conseguido)

5 Chovendo a velocidade

IPX3: 4s/time (2×120°);

IPX4: 12s/time (2×360°);

6 Volume de água Pode ser ajustado de acordo com o tamanho do pêndulo e o número dos furos de pino (0,07 L/MIN pelo furo)
7 Tempo de teste 0.01S~99 as horas 59mins, podem ser pré-ajustadas
8 Calibre de pressão 0~0.25MPa
9 Exigências do local

A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação

interruptor impermeável do escapamento 10A (ou soquete) usado para o equipamento. Com boa função da afluência e da drenagem. A instalação à terra

10 A área De acordo com o tubo de oscilação escolheu

Bocal de pulverizador

Vista geral:
O bocal de pulverizador é projetado e fabricado de acordo com IEC60529 IPX3 e IPX4. Algumas partes do cerco não podem estar molhadas pelo tubo de oscilação. Sob esta circunstância, o bocal de pulverizador handheld é usado pelo manual.
A diferença entre IPX3 e IPX4 é que o defletor deve ser removido no teste IPX4.

Parâmetro técnico:
Não. Artigo Parâmetro
1 Fonte de água A taxa do volume de água é a agua potável 50~150kpa sem inclusão.
2 Parâmetros do bocal de pulverizador

diâmetro externo: Ф102mM

diâmetro esférico: SФ75.5mm

Há um furo médio e há 24 furos no círculo interno dos furos de que o ângulo incluído é 30°. Há 96 furos no círculo externo dos furos de que o ângulo incluído é 15°. 121 furos no total.

O diâmetro de furo: Ф0.5mm

É feito do bronze.

3 Volume de água 10L/min±5%, medidor de fluxo é ajustável
4 Escala do calibre de pressão 0~0.4Mpa
5 Defletor Removível
6 Calibre de pressão 0~0.25MPa
7 Exigências do local

A sala de teste impermeável dedicada do IP, a terra deve ser lisa com iluminação

Com boa função da afluência e da drenagem.


Bocal da mangueira


Vista geral:

O bocal da mangueira é projetado e fabricado de acordo com IEC60529 IPX5 e IPX6.



Parâmetro técnico:

Não. Artigo IPX5 IPX6
1 Fonte de água

Taxa do volume de água > agua potável de 12.5L/min±5% sem inclusão.

Pode ser conseguido pelo tanque de água de aço inoxidável e pelo equipamento pressurizado

Agua potável da taxa >100L/min±5% do volume de água sem inclusão.

Pode ser conseguido pelo tanque de água de aço inoxidável e pelo equipamento pressurizado

2 O diâmetro do bocal Ф6.3mm Ф12.5mm
3 Volume de água 12.5±0.625L/min, medidor de fluxo é ajustável 100±5 L/MIN, medidor de fluxo é ajustável
4 A distância do bocal de jato ao cerco 2.5~3m 2.5~3m
5 Tempo de teste ² não menos de 1min/m (não menos de 3 minutos) ² não menos de 1min/m (não menos do que 3mins)
6 Calibre de pressão 0~0.25MPa 0~0.25MPa
7 Exigências do local

Sala de teste impermeável dedicada do IP cuja a largura é mais de 3m,

Com boa função da afluência e da drenagem.

Sala de teste impermeável dedicada do IP cuja a largura é mais de 3m,

Com boa função da afluência e da drenagem.


Câmara da imersão & depósito de abastecimento de água & armário de controle integrados

Vista geral:
A fonte e o sistema de controlo espertos de água são usados fornecendo a água ao instrumento IPX1~8 e controlando todos os processos de teste, igualmente usado como a câmara da imersão IPX7.

Parâmetro técnico:

1. A fonte e o sistema de controlo espertos de água são aplicáveis a:

(a) fonte de água para o teste IPX1~IPX6 impermeável

(b) teste de imersão da água de IPX7

(c) armazenamento da água para o teste da tensão da água IPX8

(d) controlo automático para o equipamento impermeável inteiro



2. Método da fonte de água: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão



3. Processo do controle de fonte da água: Depois que o usuário pré-ajustou o valor da temperatura da água, valor do volume de água e valor da pressão de água no tela táctil, o sistema de controlo da temperatura, medidores eletrônicos ou monitor digital do tempo real do calibre de pressão os valores atuais, leia os valores no PLC com a conversão de dados, para ajustar então automaticamente a velocidade rotatória da bomba através do conversor de frequência.



4. Controle do tempreture da água: O sistema do PID automàtica controlo e detecta o tempreture da água, escala: temperatura ambiente ~ 65℃ (±3℃).



5. Há um grande fluxo e uma fonte de água pequena das maneiras do fluxo dois.



6. Grande fonte de água do fluxo:

(a) é aplicável à injeção forte do teste e da água de pulverizador da água IPX5~IPX6 de IPX8

(b) escala do fluxo: 10~100L/min

(c) precisão do fluxo: ±0.5L/min

(d) medidor de fluxo: medidor de fluxo da turbina

(e) bomba de água: bomba centrífuga de aço inoxidável



7. Fonte de água pequena do fluxo:

(a) é aplicável ao teste IPX1~IPX4 impermeável

(b) escala do fluxo: 1~10L/min

(c) precisão do fluxo: ±0.5L/min

Medidor de fluxo: medidor de fluxo da turbina

(d) bomba de água: bomba centrífuga de aço inoxidável



8. Tanque de armazenamento da água:

(a) é aplicável molhar o armazenamento do teste de pulverizador forte da água IPX5~IPX6, injeção de IPX8, da água imersão IPX7

(b) janela de observação: janela do vidro temperado

(c) calibre da profundidade: de aço inoxidável

(d) controle nivelado de líquido: interruptor de flutuador + tubulação de excesso



9. Suporte automático do elevador da imersão IPX7



10. Controle de IPX8

(a) amplitude da pressão: 0~0.6Mpa

(b) escala de tempo: 0~999999s



11. Armário de controle:

(a) detecção do fluxo: feedback do sinal do fluxo através do medidor de fluxo eletrônico

(b) ajuste do fluxo: ajuste no tela táctil

(c) detecção da temperatura: PID

(d) controlador: PLC de Mitsubishi

(e) relação amigável: 7 polegadas, tela táctil da cor

(f) função de controle: fonte de água da temperatura constante, fonte de água do caudal constante, fonte de água constante da pressão, e controle de tempo do teste.

(g) função da proteção: a proteção do escapamento, proteção da sobrecarga, procura um caminho mais curto a proteção



12. Filtro: escudo de aço inoxidável, núcleo do filtro fino



13. Material do corpo: liga de alumínio industrial



14. Dimensão exterior: 1400mmX750mmX1600mm



15. Fonte de alimentação: C.A. 380V de três fases, 50Hz

Tanque profundo da imersão


Vista geral:

O bocal de pulverizador é projetado e fabricado de acordo com IEC60529 IPX8.



Parâmetros técnicos:

1 embarcação de pressão: tanque de aço inoxidável.

escala de ajuste de 2 pressões: 0 ~ 5bar (pode ser personalizado).

sistema de 3 pressões: bomba de aço inoxidável + conversor de frequência.

precisão do calibre de pressão 4: 0,25 graus, escala: 6bar.

tempo de 5 testes: 0-99min.

pressão do limite 6 máximo: 5bar.

proteção de 7 pressões: proteção do interruptor de pressão.

8 conectam ao equipamento de fonte de água por 3/4 de conexão de alta pressão da mangueira do fio de aço



Plataforma giratória



Vista geral:

A fase de gerencio tiltable é o acessório necessário para o teste IPX1~IPX6.



Parâmetro técnico

Diâmetro da plataforma giratória Personalizado
Velocidade da plataforma giratória 1rpm
Ângulo Tiltable Pode conseguir 0° e 15°
Ângulo do teste da rotação 90°, rotação contínua
Material do corpo Liga de alumínio industrial
Dimensões (LxDxH) 1200X1200X250mm
Base de alumínio com rodízios
Controle reversível, controle do movimento rotatório pelo armário de controle



Detalhes:
