Equipamento de testes articulado do conector do dedo EV do teste do IEC 62196

Equipamento de testes articulado do conector do dedo EV do teste do IEC 62196

Nome da marca:	Sinuo
Número do modelo:	SN2210-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC 62196-1 Ed.4 CDV 2020

Comprimento do dedo:

80±0.2 milímetro

1 comum:

30±0.2 milímetro

2 comum:

60±0.2 milímetro

Ponta do dedo:

180±0.2 milímetro

Cilíndrico:

R2±0.05 milímetro

Detalhes da embalagem:

Caixa

Habilidade da fonte:

30 grupos/mês

Destacar:

IEC62196 articulou o equipamento de testes do conector de EV

Equipamento de testes do conector do IEC 61032 EV

Dedo articulado do teste do IEC 62196

Descrição do produto

Ponta de prova articulada do teste do IEC 62196 para o teste do conector do veículo elétrico

Padrões & cláusulas cumpridos

Cláusula 2020 do IEC 62196-1Ed.4CDV 10,1.

Vista geral do equipamento

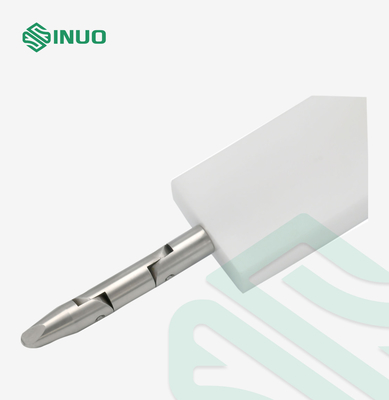

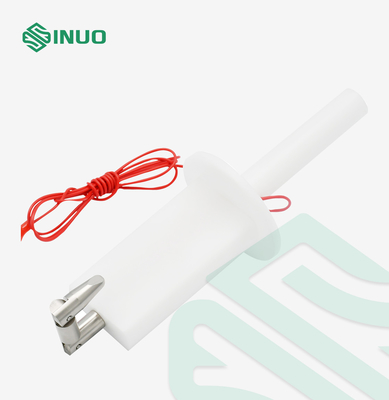

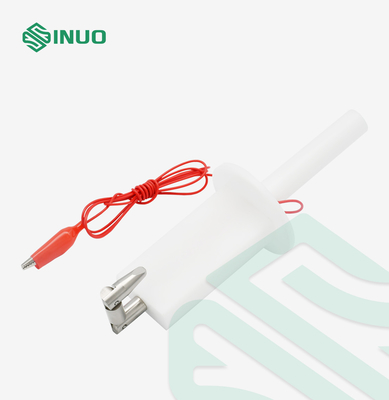

Este é um dedo do teste da precisão feito de acordo com muitos padrões como a cláusula 2020 do IEC 62196-1Ed.4CDV 10,1. Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo. Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°.

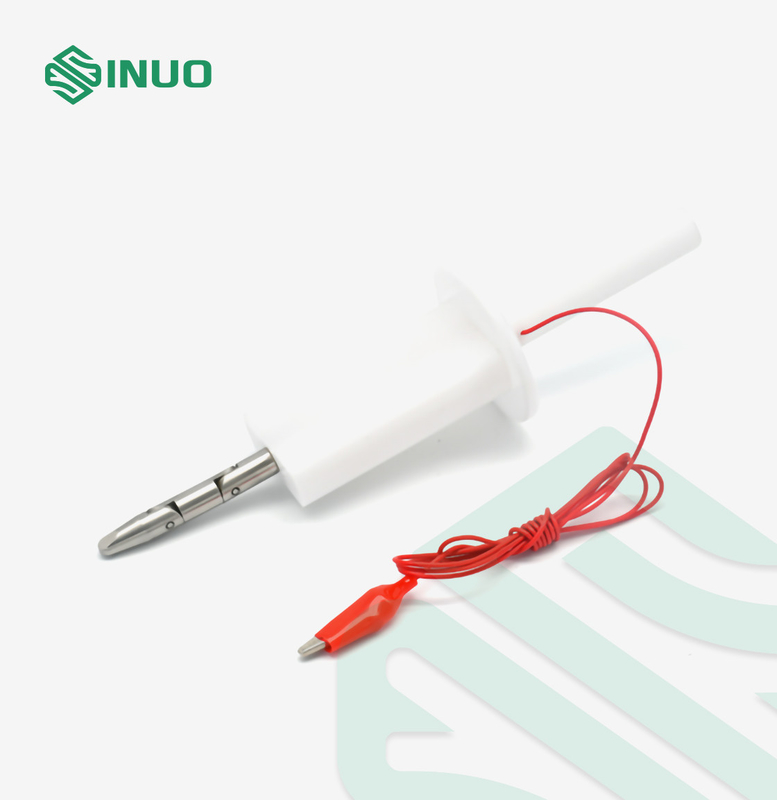

Customizável: puder ser usado para o teste de choque anti-elétrico quando equipado com um agrafo na extremidade do punho, ou usado para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).

Parâmetros técnicos

Modelo	SN2210-2
Nome	Ponta de prova B do teste
1 comum	30±0.2 milímetro
2 comum	60±0.2 milímetro
Comprimento do dedo	80±0.2 milímetro
Ponta do dedo a confundir	180±0.2 milímetro
Cilíndrico	R2±0.05 milímetro
Esférico	R4±0.05 milímetro
Ponta do dedo que corta o ângulo chanfrado	′^de 37^o 0 -10
Atarraxamento da ponta do dedo	′ ^de 14 ^o 0 -10
Diâmetro do dedo do teste	Ф12 0 -0,05
Diâmetro de A-A Section	Ф50 milímetro
Largura de A-A Section	20±0.2mm
Diâmetro do defletor	Ф75±0.2 milímetro
Espessura do defletor	5±0.5 milímetro
Padrão aplicado	IEC 61032, IEC60529-1, etc.

Detalhes:

Equipamento de testes articulado do conector do dedo EV do teste do IEC 62196 0
