Instrumento de marcação do teste de abrasão da etiqueta do veículo elétrico IEC62196

Instrumento de marcação do teste de abrasão da etiqueta do veículo elétrico IEC62196

Nome da marca:	Sinuo
Número do modelo:	SN1101
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC62196-1Ed.4CDV

Cláusula aplicada:

cláusula 8,7, figura 8

Estação de teste:

2 estações

Método de controle:

Controle do botão

Força aplicada:

5±1N, aplicado por um peso

Ciclo do teste:

0-9999 ciclos, podem ser pré-ajustados

Modo da movimentação:

Modo elétrico da movimentação

Pistão do teste:

Figura 48 do N-F C 61-314

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos pelo mês

Destacar:

Aparelho de ensaio de abrasão IEC62196

Descrição do produto

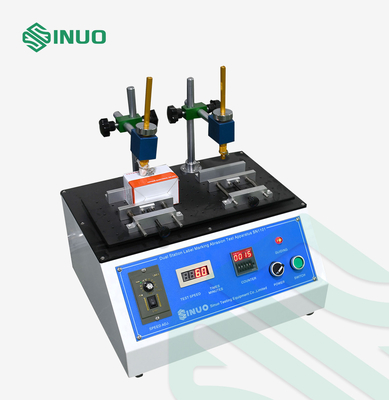

Instrumento de marcação do teste de abrasão da etiqueta do veículo elétrico IEC62196

Padrões & cláusulas cumpridos

IEC 62196-1: cláusula 8,7 de 2020 Ed.4CDV, figura 8.

Vista geral do equipamento

Este instrumento de marcação do teste de abrasão da etiqueta conforma-se à cláusula 8,7 do IEC 62196-1Ed.4CDV, figura 8. É usado para verificar a durabilidade da marcação.

O teste é feito friccionando a marcação para 15 s com uma parte de pano de algodão embebida com água e outra vez para 15 s com uma parte de pano de algodão embebida com o n-hexano 95% (número químico do registro de serviço dos sumários, CAS RN, 110-54-3).

A superfície de marcação a ser testada será secada após o teste com água.

A fricção começará imediatamente depois de embeber a parte de algodão, aplicando a força de compressão (5 ± 1) de N a uma taxa de aproximadamente um por segundo do ciclo (um ciclo que compreende o movimento dianteiro e inverso ao longo do comprimento da marcação). Para as marcações uns de 20 milímetros mais longos, friccionar pode ser limitada a uma parte da marcação, sobre um trajeto pelo menos de um comprimento de 20 milímetros.

A força de compressão é aplicada por meio de um pistão do teste que seja envolvido com o algodão que compreende o algodão coberto por uma parte de gaze médica do algodão.

O pistão do teste terá as dimensões especificadas em figura 8 e será feito de um material elástico que seja inerte contra os líquidos do teste e tenha uma dureza da costa-Um 47 do ± 5 (por exemplo borracha sintética).

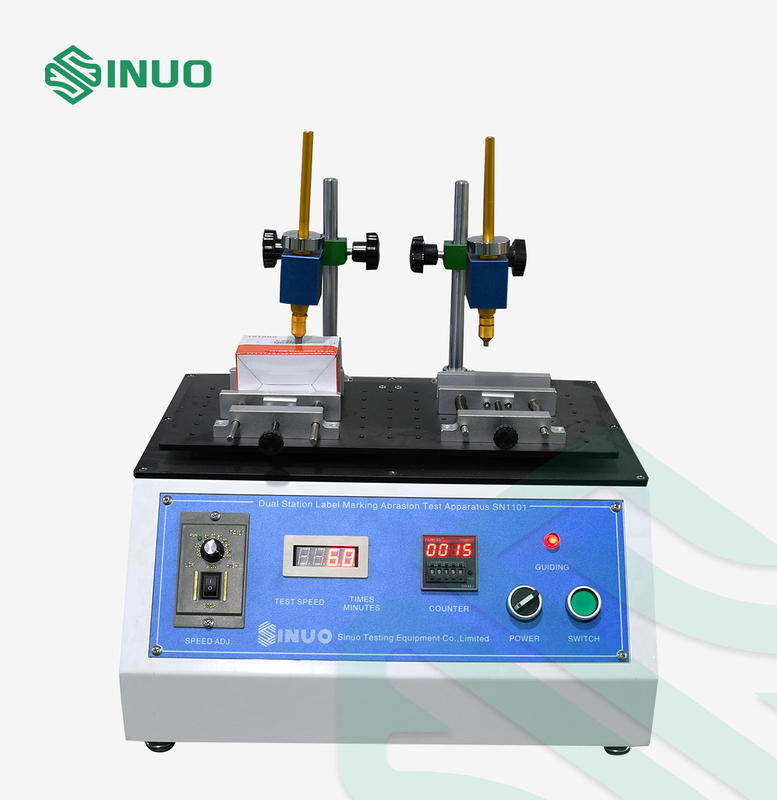

Instrumento de marcação do teste de abrasão da etiqueta do veículo elétrico IEC62196 0

Parâmetros técnicos

Estação de teste	2 estações
Método de controle elétrico	Controle do botão
Modo da movimentação	Elétrico
Amostra que aperta o método	O aperto mecânico, apertando a posição de ponto é ajustável
Ciclo do teste	0-9999 ciclos, podem ser pré-ajustados
Velocidade do teste	Um cycle/s (um ciclo que compreende o movimento dianteiro e inverso ao longo do comprimento da marcação)
Força	5±1N, aplicado por um peso
Pistão do teste	Figura 48 do N-F C 61-314, rayon, costa-Um costa da dureza um 47± 5
