Equipamento de testes do conector do IEC 62196 EV que quebra o equipamento de teste da capacidade

Equipamento de testes do conector do IEC 62196 EV que quebra o equipamento de teste da capacidade

Nome da marca:	Sinuo
Número do modelo:	SN1005
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão aplicado:

IEC62196

Cláusula aplicada:

cláusula 22, 23,2, 23,3

Estação de teste:

A única estação, pode ser personalizada

Viagem linear:

0-100mm

Frequência do teste:

0-10 vezes/minuto

Tipo do motor:

Servo motor

Método de controle:

Método de controle

Outros padrões:

IEC 60309-1

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

Equipamento de testes do conector de IEC62196 EV

Equipamento de testes do conector do IEC 60309 EV

Equipamento de teste de quebra da capacidade do IEC 62196

Descrição do produto

Tomada e conector do veículo elétrico IEC62196 que quebram o equipamento de teste da capacidade

Padrões & cláusulas cumpridos

Cláusula 22, 23,2, 23,3 do IEC 62196-1 Ed.4CDV 2020, figo 15, tabela 8 e tabela 9.

Cláusula 22 e 23 do IEC 62196-3 Ed.4CDV 2020.

IEC 60309-1: cláusula 2012 20 e cláusula 21.

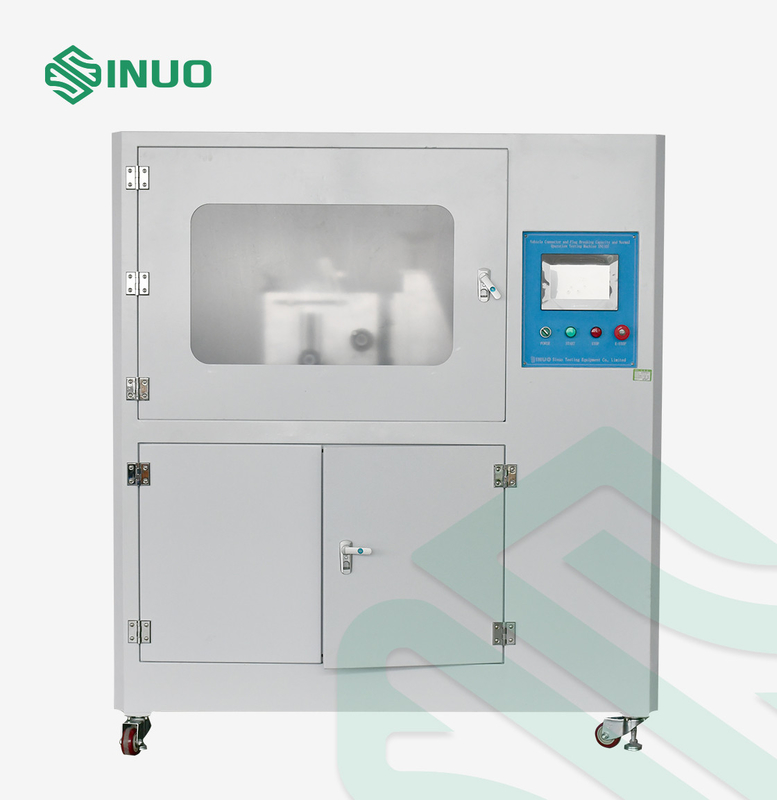

Vista geral do equipamento

Este equipamento de teste cumpre as exigências de IEC 62196-3: 2020 a cláusula 22 e 23, IEC62196-1: cláusula 2020 22 e cláusula 23, IEC60309-1: cláusula 2012 20 e cláusula 21, etc.
Usa-se para verificar se os acessórios elétricos tais como relações de carregamento do veículo elétrico, tomadas industriais, soquete-tomadas e acopladores podem suportar os esforços mecânicos, elétricos e térmicos que ocorreram durante a operação normal sem desgaste excessivo ou outros efeitos prejudiciais.

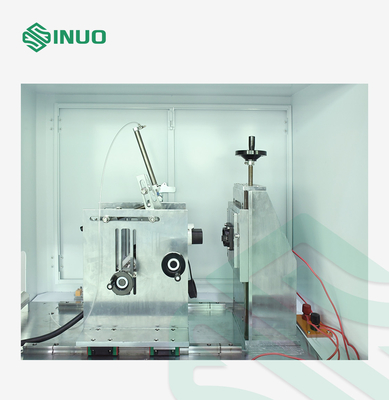

O servo motor conduz o mecanismo para fazer as ações da inserção e de retirada da repetição das amostras do teste. Uma carga externo pode ser usada para o teste de quebra da capacidade. O tempo do poder, a velocidade do teste, o curso, e o ângulo de ligar/desligar podem toda ser pré-ajustados no tela táctil.
O equipamento usa o mecanismo de movimentação do servo motor, a amostra para fazer a tomada linear e para puxar a ação repetida, pode ser conectado à carga e fora do teste. -fora no tempo, na velocidade do teste, no curso e no ângulo pode ser pré-ajustado através do tela táctil.

Fonte de alimentação: AC220V±10%/50-60Hz, umidade de trabalho 30%-90% da temperatura 0-40℃;
Tamanho da aparência: sobre W1000*D750*H1200mm; Peso: sobre 180kg

Parâmetros técnicos

Estação	Única posição, customizável
Modo de controle elétrico	Controle integrado inteligente do PLC, operação homem-máquina da relação do toque da cor
Maneira da movimentação	Movimentação do servo motor

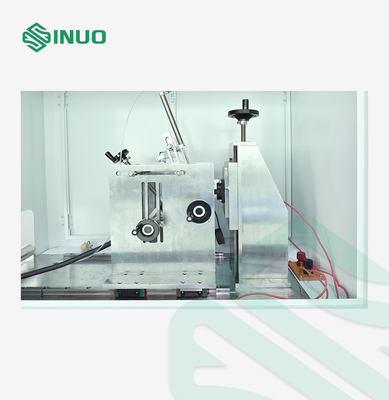

Modo da terra arrendada da amostra	O aperto mecânico, 3 braçadeiras da linha central pode ajustar a posição do ponto de aperto
Viagem linear	0-100mm, pré-ajuste (tomada do teste e soquete do teste que espaçam ≥50mm)
Tempo da condução	0-99.9s, pré-ajuste (o contato elétrico deve ser mantido não mais do que 4s, não menos do que 2s)
Taxa da inserção	0-0.85m/s pode ser pré-ajustado, o pré-ajuste (0.8±0.1m/s)
Número de testes	0~999999 vezes, pré-ajuste (ciclo: um curso da inserção e um curso extraível)
A frequência do teste	0-10 vezes /min, pré-ajuste (3,75 curso /min de /min =7.5 do ciclo)
carga	Externo, forneça o fator padrão da tensão, da corrente e de poder, armário opcional da carga

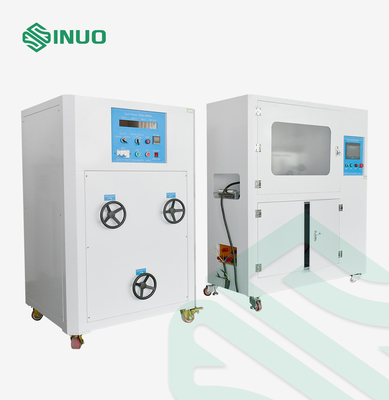

Armário opcional da carga	Nota: Somente armário da carga de C.A., 0-70A, tensão 0-300V
Índices do teste	Acoplador do dispositivo/relação de carregamento que quebra o teste da capacidade Acoplador do dispositivo/teste de vida normal de carregamento do funcionamento da relação
Função de detecção	Um alarme do circuito aberto pode ser realizado durante o teste sob a carga, e os ciclos podem ser reais gravado a tempo.
Proteção da segurança	A proteção moída, procura um caminho mais curto a proteção
Fonte de alimentação	Fase monofásica AC220V±10%, 50/60Hz, 10A
Dimensão do equipamento & peso	L 1430mm * W 600mm * H1620mm, aproximadamente 180KGS
