Instrumento mecânico portátil múltiplo do teste de força das tomadas de soquete do veículo elétrico

Instrumento mecânico do teste de força das Soquete-tomadas portáteis múltiplas do veículo elétrico IEC62196

Padrões & cláusulas cumpridos

IEC 62196-1Ed.4CDV: 2020 “tomadas, soquete - tomadas e acopladores para aplicações industriais e similares, e para cláusulas 26,3 dos veículos elétricos”, figo 19.

IEC60884-1: 2006 “tomadas e soquete-tomadas para o agregado familiar e as finalidades similares Part1: Cláusula 24,9 das exigências gerais” e figura 29.

“Tomadas GB2099.1-2008 e soquete-tomadas para o agregado familiar e as finalidades similares Part1: Cláusula 24,9 das exigências gerais” e figura 29.

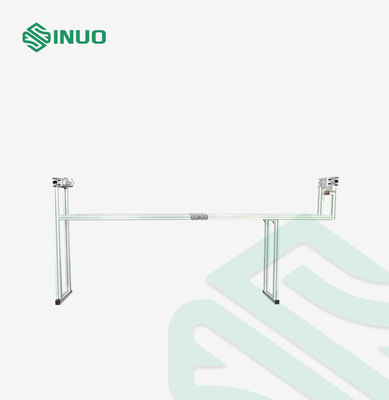

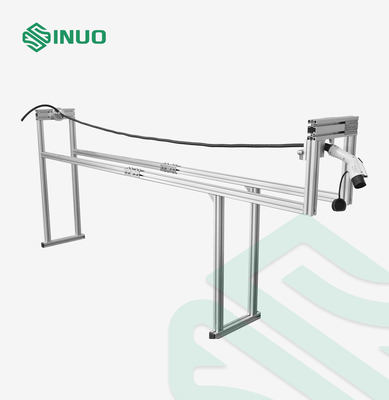

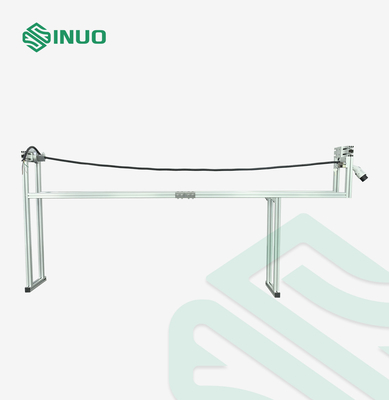

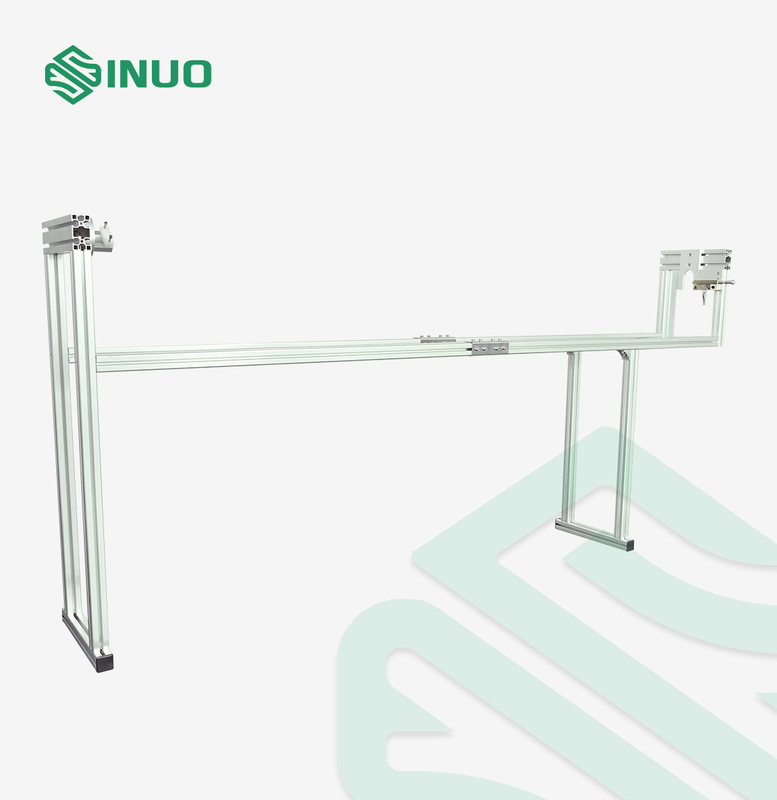

Vista geral do equipamento

É usado para testar a força mecânica de tomadas e do conector rewirable do veículo que é equipado com o cabo flexível.

Princípio do teste: A extremidade livre do cabo e uma corda adicional ou os outros meios, etc. flexíveis, unidos ao cabo flexível, tendo um comprimento total de 2,25 m, é fixada a uma parede em uma altura de 1 m acima do assoalho.

A amostra é guardada de modo que o cabo seja horizontal e a seguir seja permitido cair sobre a um assoalho concreto. Isto é feito oito vezes; o cabo que está sendo girado com 45° em sua fixação cada vez.

As tomadas de Rewirable e os conectores do veículo são cabidos com uma seção pequena (aproximadamente 200 milímetros) do tipo o mais claro de cabo flexível da área de seção transversal a menor recomendada pelo fabricante.

A amostra é guardada de modo que o cabo seja horizontal e a seguir seja permitido cair sobre a um assoalho concreto. Isto é feito oito vezes; o cabo que está sendo girado através do ° 45 em sua fixação cada vez.
Após o teste, as amostras não mostrarão nenhum dano no sentido de IEC 62196-1Ed.4CDV 2020; em particular, nenhuma parte ter-se-á tornado destacada ou afrouxada. As amostras não exporão as peças provavelmente para tornar-se vivas. As amostras manterão sua avaliação do IP.
Os acessórios com um grau da proteção IP44 e mais altamente suportarão o teste relevante especificado na cláusula 2020 do IEC 62196-1Ed.4CDV 20.
Os acessórios com cercos do material termoplástico suportarão o teste da cláusula 2020 do IEC 62196-1Ed.4CDV 21,4.

Parâmetros técnicos

Perguntas & respostas

Q: Que está a uma altura deixando cair?
: A altura deixando cair é 750mm.

Q: Que são o tamanho para este dispositivo?
: O tamanho do dispositivo é sobre os pesos 50kg de 2400×850×400 (milímetro) W×D×H.
