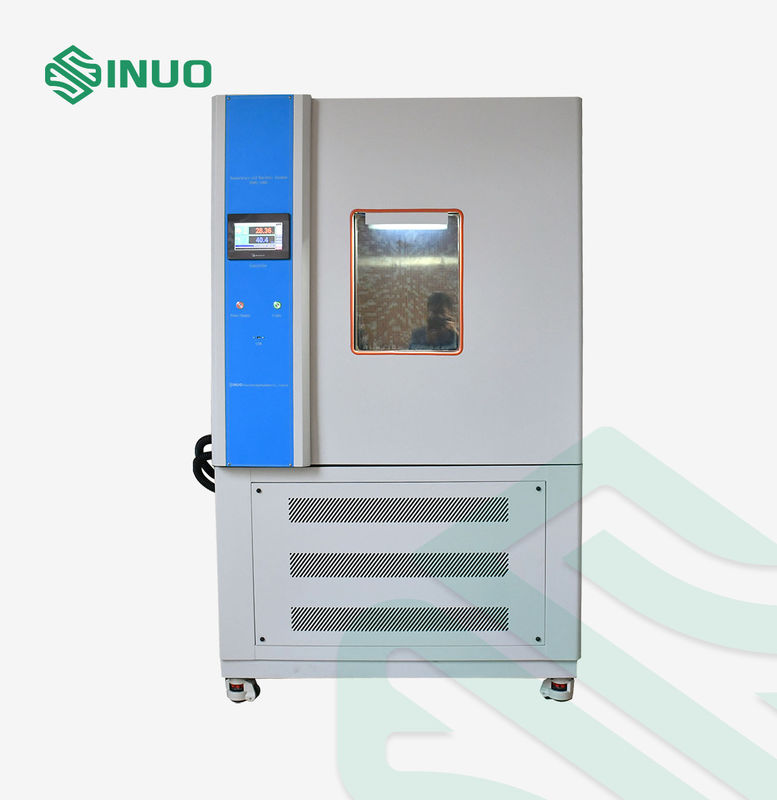

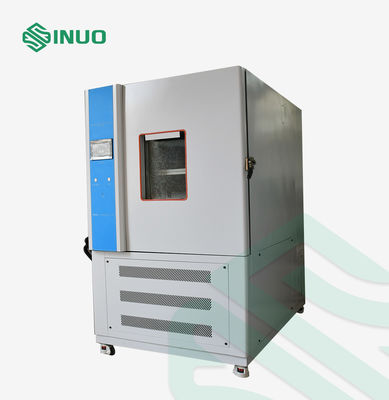

Câmara de Teste de Temperatura e Umidade IEC 60068 -70°C a +150°C Teste Ambiental

Câmara de Teste de Temperatura e Umidade IEC 60068 -70°C a +150°C Teste Ambiental

Nome da marca:	Sinuo
Número do modelo:	SN881-1000L
MOQ:	1
Preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 CONJUNTOS POR MÊS

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Tamanho interno:

1000*1000*1000 mm

Tamanho Externo:

1280*2150*2050 mm

Faixa de temperatura:

-70 °C ~+150 °C

Faixa de umidade:

20%~98%RH

Taxa de aquecimento:

≧2-3°C/min

Taxa de refrigeração:

1°C/min, média sem carga

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

10 CONJUNTOS POR MÊS

Destacar:

Câmara de teste de umidade e temperatura de -70°C a +150°C

Câmara de teste ambiental de 20% a 98% RH

Câmara de teste climático de 1000×1000×1000 mm

Descrição do produto

Câmara de Teste de Temperatura e Umidade IEC 60068 -70°C a +150°C Teste Ambiental

A Câmara de Teste de Temperatura e Umidade foi projetada para testes de confiabilidade ambiental de componentes eletrônicos, produtos elétricos, eletrodomésticos, plásticos, matérias-primas e outros produtos industriais.

Ela fornece condições controladas de alta temperatura, baixa temperatura e umidade para avaliar o desempenho e a confiabilidade do produto durante o armazenamento, transporte e exposição ambiental. Com um sistema programável de controle de temperatura e umidade, a câmara pode realizar testes ambientais constantes e cíclicos.

A câmara é adequada para aplicações como testes a frio, testes de calor seco, testes de umidade e calor em estado estacionário e testes de umidade e calor cíclicos, tornando-a uma solução prática para desenvolvimento de produtos, controle de qualidade, laboratórios de confiabilidade e testes de conformidade.

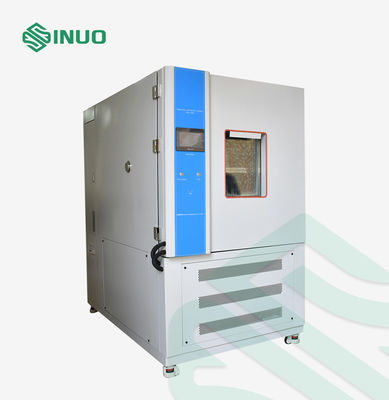

Câmara de Teste de Temperatura e Umidade IEC 60068 -70°C a +150°C Teste Ambiental

Principais Características

Ampla faixa de temperatura de -70°C a +150°C
Faixa de controle de umidade de 20% a 98% UR
Câmara de trabalho de 1000 × 1000 × 1000 mm
Tela sensível ao toque colorida de 7 polegadas com controle programável
Suporta programas de teste de temperatura e umidade
Até 120 grupos de programas programáveis
Até 12.000 segmentos programáveis
Exibição de curva de temperatura e umidade em tempo real
Interface de comunicação RS-232 / RS-485
Ajuste automático da capacidade de refrigeração
Sistema de refrigeração por compressão mecânica refrigerado a ar
Múltiplas funções de proteção de segurança
Passagem para cabos/fios de 50 mm de diâmetro
Posição e quantidade personalizáveis da passagem de fios
Interface de operação em inglês/chinês

Padrões Aplicáveis

A câmara ambiental foi projetada para os métodos de teste especificados nas seguintes normas de teste ambiental IEC 60068:

Padrão	Método de Teste	Aplicação
IEC 60068-2-1:2007	Teste A – Frio	Testes ambientais de baixa temperatura
IEC 60068-2-2:2007	Teste B – Calor Seco	Testes de calor seco em alta temperatura
IEC 60068-2-30:2005	Teste Db – Umidade e Calor, Cíclico	Testes cíclicos de temperatura e umidade
IEC 60068-2-78:2012	Teste Cab – Umidade e Calor, Estado Estacionário	Testes ambientais de umidade constante

Parâmetros Técnicos

Controle e Operação	Sistema de controle inteligente PLC e tela sensível ao toque
Tamanho da Câmara	Tamanho Interno	Tamanho Externo
	100010001000 mm	128021502050 mm
Faixa de Temperatura	-70 °C ~+150°C
Faixa de Umidade	20%~98% UR (Temperatura: 20°C~85°C, consulte o diagrama da faixa controlável de temperatura e umidade, sem carga térmica ativa)
Flutuação de Temperatura	±0.5°C
Flutuação de Umidade	≤2.5%
Desvio de Temperatura	≤±2.0°C
Desvio de Umidade	≤±3%
Taxa de Aquecimento	≧2-3°C/min
Taxa de Resfriamento	≧1°C/min, média sem carga
Condição de Carga	Nenhuma
Ruído de Trabalho	Nível de som A ≤70dB(A) (Medido em uma sala à prova de som com temperatura ambiente de 25°C e baixo eco. Usando ponderação A, teste a média de 9 pontos. Cada ponto de teste está a 1 metro da fonte de ruído horizontalmente e a 1 metro acima do solo.)
Características Estruturais
Estrutura de gabinete isolado	1. Material da parede externa: pintura em chapa A3. 2. Material da parede interna: chapa de aço inoxidável escovado SUS304. 3. Material de isolamento térmico da câmara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm. 4. Material de isolamento da porta da câmara: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.
Resistência da estrutura inferior	Capacidade de peso da trilha na parte inferior da câmara de teste: ≤100Kg/m² (carga)
Canal de ar condicionado	1. Ventiladores centrífugos de eixo longo em aço inoxidável: 2 conjuntos/90W. 2. Ventilador, aquecedor, evaporador (também desumidificador), dispositivo de drenagem, porta de equilíbrio de pressão, defletor de ar ajustável, sensor de temperatura

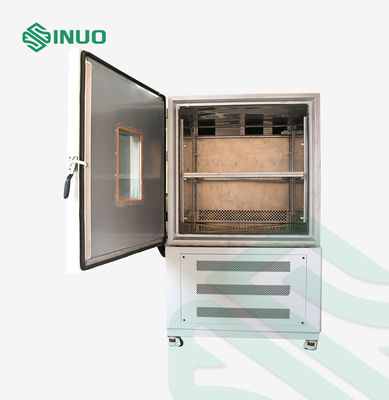

Configuração padrão da câmara de teste	1. Janela de observação: vidro temperado a vácuo de 3 camadas de 400x600x40mm 2. Alças embutidas planas 3. Dobradiças da porta: dobradiças importadas SUS #304 4. Lâmpada de economia de energia dentro da câmara 5. Passagem de fios: φ50mm 1 peça
Porta da Câmara	1. A porta única abre para fora, com a dobradiça à esquerda e a alça à direita (quando de frente para a parte frontal da caixa). 2. Equipado com um mecanismo de travamento de porta de segurança (a porta pode ser aberta na sala de teste), a porta é equipada com aquecimento elétrico para evitar condensação, e a faixa visível da janela de observação de vidro isolante (L400×A600mm). A moldura da porta é equipada com um dispositivo elétrico de aquecimento anti-condensação.
Painel de Controle	Tela de exibição do controlador de 7 polegadas, tela de exibição de controle de temperatura (umidade), luz indicadora de operação e botão de iluminação.
Sala Mecânica	Unidade de refrigeração, bandeja de água do compressor, dispositivo de alívio de pressão, dispositivo de aquecimento
Gabinete de Distribuição de Energia	Quadro de distribuição, ventilador de resfriamento, interruptor de alimentação principal, transformador, relé intermediário, relé de tempo, relé de estado sólido, contator CA, disjuntor
Aquecedor	1. Aquecedor elétrico em aço inoxidável em forma de radiador com aletas. 2. Método de controle de aquecimento: modulação de largura de pulso de período igual sem contato SSR (Solid State Relay). 3. Potência de aquecimento: aproximadamente 4KW
Passagem para cabo de alimentação	Localizada na parte traseira da câmara

Testes Ambientais Programáveis

O controlador permite que os usuários criem perfis complexos de temperatura e umidade para testes de confiabilidade.

O sistema pode exibir:

Temperatura definida e temperatura real
Umidade definida e umidade real
Programa e segmento atuais
Tempo restante de teste
Número do ciclo
Tempo acumulado em execução
Curvas de temperatura/umidade em tempo real
Status de operação do relé
Informações de falha do equipamento

O sistema programável suporta ciclos de teste repetidos e continuação automática após recuperação de energia, ajudando a simplificartestes ambientais automatizados para laboratórios e departamentos de controle de qualidade de produção.

Sistema de Refrigeração

A câmara utiliza umsistema de refrigeração por compressão mecânica refrigerado a ar projetado para testes ambientais de baixa temperatura.

Componente de Refrigeração	Configuração
Modo de Refrigeração	Compressão mecânica refrigerada a ar
Compressor	Compressor scroll de baixa temperatura Hitachi
Configuração do Compressor	3 HP × 2
Refrigerante	R404A
Condensador	Condensador de aletas de alumínio AC&R
Evaporador	Trocador de calor personalizado
Trocador de Calor	Design tipo SWEP de alta eficiência
Controle de Refrigeração	Ajuste automático da capacidade de resfriamento
Sistema de Expansão	Sistema de refrigeração com controle de capacidade
Condensador Evaporativo	Trocador de calor de tubo de cobre
Controle de Pressão	Válvula reguladora de pressão de evaporação
Retorno de Ar	Circuito de resfriamento do retorno de ar do compressor

O sistema de refrigeração ajusta automaticamente a capacidade de resfriamento de acordo com as condições de teste programadas. Isso ajuda a manter condições ambientais estáveis, ao mesmo tempo em que reduz o consumo de energia desnecessário durante a operação.

Sistema de Aquecimento

O sistema de aquecimento utiliza um aquecedor elétrico de aço inoxidável com aletas e controle de estado sólido.

Parâmetro	Especificação
Tipo de Aquecedor	Aquecedor elétrico de aço inoxidável com aletas
Capacidade de Aquecimento	Aprox. 4 kW
Método de Controle	Modulação de largura de pulso sem contato SSR
Controle de Temperatura	Controle inteligente baseado em PID

Os sistemas de aquecimento e resfriamento trabalham em conjunto com o sistema de controle de umidade para fornecerciclagem de temperatura e condições de teste climático controladas.

Sistema de Circulação de Ar

A câmara utiliza ventiladores centrífugos de eixo longo em aço inoxidável para circular o ar condicionado por todo o espaço de trabalho. O sistema de fluxo de ar é projetado para promover a distribuição uniforme de temperatura e umidade dentro da câmara de teste.

Componente	Especificação
Ventilador de Circulação	Ventilador centrífugo de eixo longo em aço inoxidável
Quantidade	2 conjuntos
Potência do Ventilador	90 W cada
Componentes de Fluxo de Ar	Ventilador, aquecedor, evaporador, sistema de desumidificação, sistema de drenagem
Ajuste de Fluxo de Ar	Defletor de ar ajustável
Monitoramento de Temperatura	Sensor de temperatura
