Visão geral do produto

O sistema de ensaio de impermeabilidade IPX1-IPX8 integrado SN4418 é uma solução modular de ensaio de penetração de água para avaliar a proteção de gabinetes elétricos e eletrónicos contra a penetração de água.

Projetado de acordo com a norma IEC 60529:2013, o sistema integra vários métodos de ensaio de IPX1 a IPX8 numa solução de laboratório coordenada.Pode ser configurado para produtos que vão desde aparelhos elétricos domésticos e equipamentos de iluminação até gabinetes elétricos e outros produtos que requerem testes de impermeabilidade e proteção contra penetração IP.

Este sistema inclui:

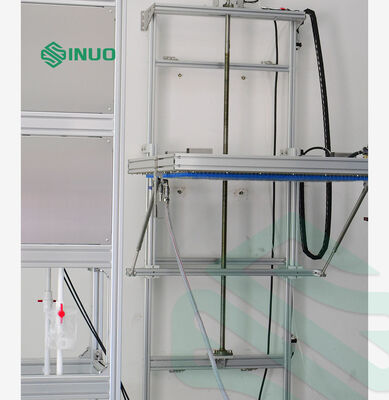

1. IPX1-IPX2 Aparelho de ensaio de gotejamento vertical de chuva

O aparelho vertical de gotejamento de chuva é concebido para simular a queda vertical de gotas de água.enquanto a placa de gotejamento de aço inoxidável fornece distribuição estável de água.

Especificações:

2Aparelho de ensaio de tubos oscilantes IPX3-IPX4

O testador de tubos oscilantes utiliza um mecanismo de ligação de manivela a motor para gerar spray de água alternativo controlado.

Parâmetros técnicos:

- Não, não.	Ponto	Parâmetros
1	Fornecimento de água	Fluxo de água> 10L/min±5% água limpa sem inclusão Este dispositivo está equipado com unidade de filtragem de água limpa
2	O tamanho do tubo oscilante	Compatível com tubos osciladores de R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, fabricados em aço inoxidável
3	Furo de agulha	Φ0,4 mm
4	Ângulo incluído de dois furos	IPX3:120°; IPX4:180°
5	Ângulo de balanço do tubo oscilante	O máximo de ±175° pode ser pré-definido (Nota: o padrão exige IPX3:120°; IPX4:360°, mas devido ao facto de haver uma plataforma giratória debaixo de um tubo oscilante durante o ensaio, não é possível atingir 360° durante o ensaio real,se não tiverem tocadiscos, então 360° pode ser alcançado)
6	Velocidade de balanço	IPX3: 4 s/tempo (2×120°); IPX4: 12 s/tempo (2×360°);
7	Fluxo de água	Pode ser ajustado de acordo com o tamanho do pêndulo e o número de furos de alfinete (0,07 L/min por furado)
8	Tempo de ensaio	0.01S 99 horas 59 minutos, pode ser pré-definido
9	Medidor de pressão	0 a 0,25 MPa
10	Requisitos do local	Sala de ensaio impermeável IP dedicada, o chão deve ser plano com iluminação 10A interruptor de vazamento impermeável (ou tomada) usado para o equipamento.Instalação em solo
11	Área	De acordo com o tubo oscilante escolhido

3Nozzle de pulverização IPX3-IPX4

Para as áreas do compartimento que não podem ser adequadamente expostas pelo tubo oscilante, o bico de pulverização portátil fornece um método de ensaio alternativo.

O bico de pulverização é concebido e fabricado em conformidade com as normas IEC60529 IPX3 e IPX4. A diferença entre IPX3 e IPX4 é que o defletor deve ser removido no ensaio IPX4.

Parâmetros técnicos:

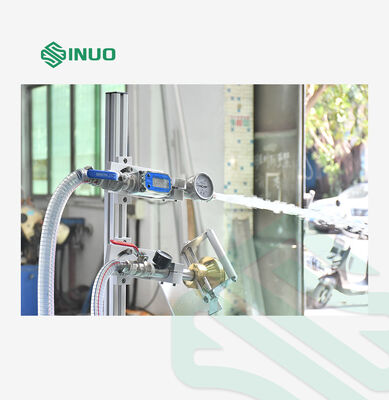

4. IPX5-IPX6 Bocal da mangueira

O módulo de bocal da mangueira é projetado para testes de jato de água de alta potência e suporta requisitos de fluxo separados para IPX5 e IPX6.

Parâmetros técnicos:

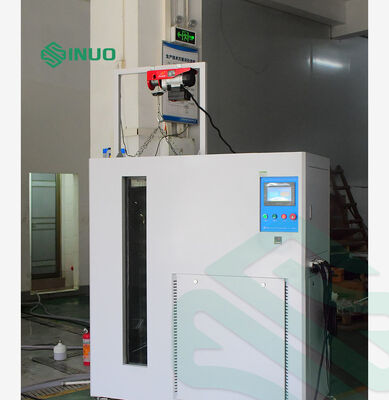

5. IPX7 Câmara de imersão integrada e tanque de abastecimento de água e gabinete de controlo

A unidade integrada de abastecimento de água serve como secção central de controlo do sistema de ensaio à prova d'água.Fornece fluxo de água controlado e temperatura para diferentes níveis de teste IP e também funciona como IPX7 câmara de imersão e IPX8 sistema de abastecimento de água.

Parâmetros técnicos:

6. IPX8 Tanque de imersão profunda

O tanque de imersão profunda é concebido e fabricado em conformidade com a norma IEC60529 IPX8.

Parâmetros técnicos:

1 recipiente sob pressão: tanque de aço inoxidável, diâmetro 0,6 m, altura 1,2 m.

2 Intervalo de regulação de pressão: 0 ~ 5 bar (pode ser personalizado).

3 sistema de pressão: bomba de aço inoxidável + conversor de frequência.

4 precisão do manômetro de pressão: 0,25 graus, gama: 6 bar.

5 tempo de ensaio: 0-99min.

6 pressão máxima limite: 5 bar.

Proteção contra pressão: proteção contra interruptores de pressão.

8 ligar ao equipamento de abastecimento de água por 3/4 ligação de mangueira de fio de aço de alta pressão

7.Turntable

O estágio giratório inclinável é o acessório necessário para o ensaio IPX1~IPX6.

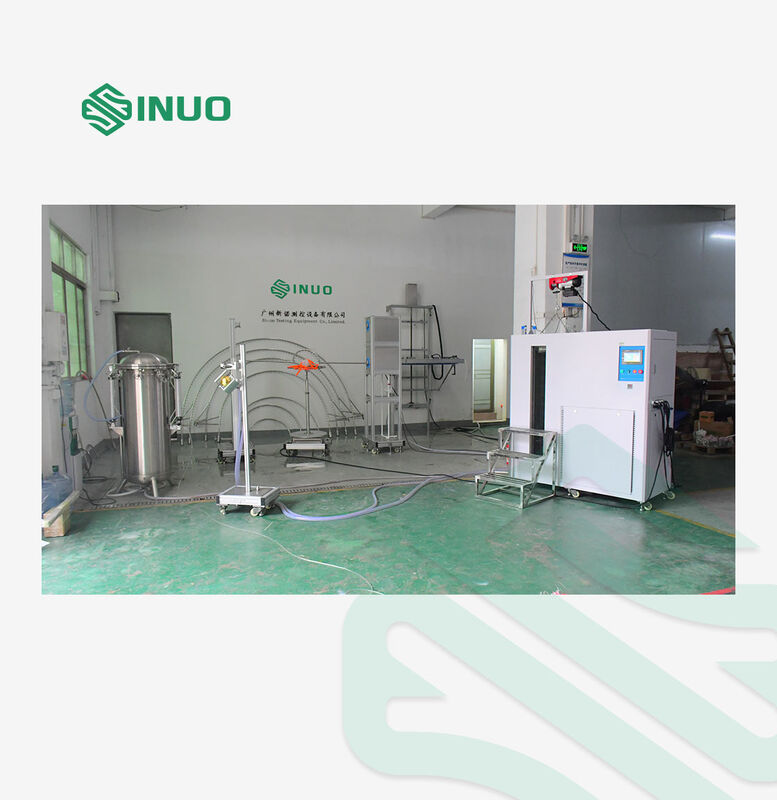

Por que escolher um sistema de ensaio IPX integrado?

Uma plataforma para IPX1-IPX8

Em vez de instalar máquinas de ensaio à prova d'água separadas para cada nível de IP, a configuração integrada traz múltiplasMétodos de ensaio da penetração de águajuntas numa solução de laboratório.

Fluxo e temperatura de água controlados

O sistema de abastecimento de água centralizado suporta aplicações de pequeno fluxo e de grande fluxo, com temperatura de água e controle de fluxo programáveis.

Função do PLC + touchscreen

Os parâmetros de ensaio podem ser pré-definidos e monitorizados através da interface com ecrã táctil de 7 polegadas controlada por PLC, simplificando a operação diária e melhorando a repetibilidade do ensaio.

Configuração flexível do laboratório

Os diferentes tamanhos dos tubos oscilantes, os métodos de pulverização, os equipamentos de imersão e as configurações das placas giratórias permitem que o sistema seja adaptado a diferentes amostras de ensaio e layouts de laboratório.

Projetado para testes de códigos IP

O sistema foi concebido de acordo com os requisitos de ensaio de impermeabilidade IEC 60529 IPX1-IPX8, tornando-o adequado para laboratórios envolvidos na proteção de entrada de gabinetes,Ensaios de produtos elétricos e ensaios de conformidade.
