11KN Testador de Vibração de Alta Potência – Simulação Senoidal, Aleatória e de Choque de Banda Completa

11KN Testador de Vibração de Alta Potência – Simulação Senoidal, Aleatória e de Choque de Banda Completa

Nome da marca:	Sinuo
Número do modelo:	SN553-EV211HG60VT60VCSusb-2
MOQ:	1
Preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 meses/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate（Cost Additional）

Capacidade de carga:

300KG

Temperatura operacional:

0℃–40℃

Freqüência:

1~3300Hz

Deslocamento máximo:

51mm pp

Entrada de energia:

380V trifásico,25KVA

Umidade operacional:

0%–85% (sem condensação)

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

10 meses/mês

Destacar:

Testador de vibração de alta potência 11KN

Equipamento de teste de vibração senoidal de banda completa

Máquina de teste de vibração de liga de alumínio e magnésio

Descrição do produto

11KN Testador de Vibração de Alta Potência – Simulação de Senoidal, Aleatória e Choque de Banda Completa

Visão Geral do Produto

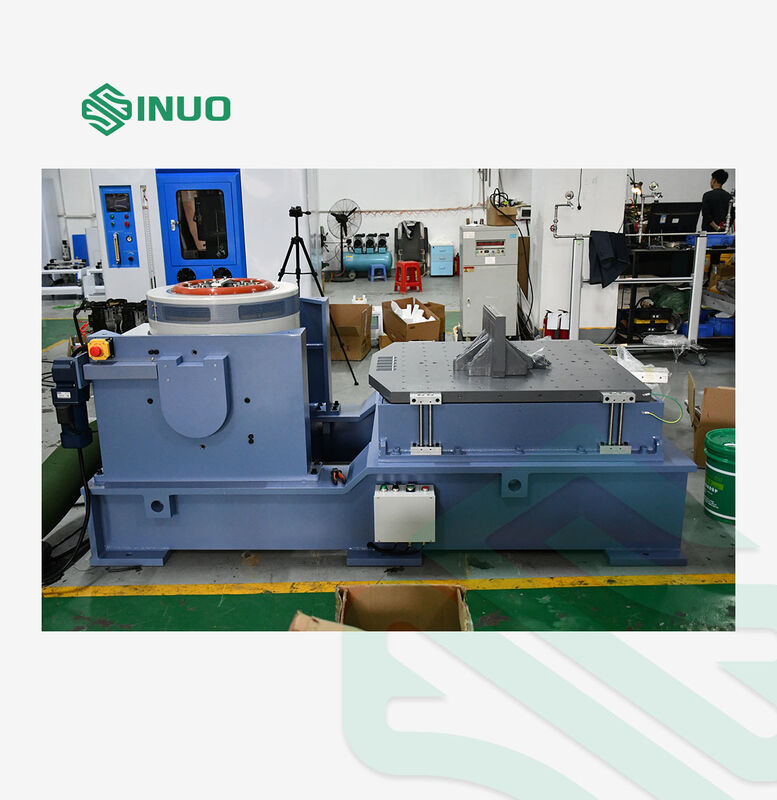

A máquina de teste de vibração eletromagnética Sinuo 11KN é um equipamento de teste ambiental industrial de alta precisão projetado para verificação de confiabilidade mecânica de produtos. Ele simula vibrações do mundo real, excitação mecânica e cargas de choque para detectar a estabilidade estrutural e a durabilidade de desempenho de componentes industriais, resolvendo riscos de falha de produtos causados por impacto de vibração em transporte, operação e ambientes de trabalho extremos.

Amplamente aplicável às indústrias aeroespacial, automotiva, marítima, de circuitos eletrônicos e de eletrodomésticos, o sistema está em total conformidade com os padrões de teste globais mais comuns, incluindo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM. Ele suporta seleção de modelo profissional baseada em fórmulas e esquemas de teste personalizados, tornando-se o equipamento de teste preferido para fabricantes globais e laboratórios de terceiros para certificação de qualificação de produtos.

Parâmetros Técnicos

A11S24 parâmetros do gerador de excitação eletromagnética
Força máxima de excitação senoidal	1100kg.f pico (11KN)
Força máxima de excitação aleatória	1100kg.f RMS (11KN)
Força máxima de excitação de impacto	2200kg.f pico (22KN)
Faixa de Frequência	1～3300 Hz
Deslocamento máximo	51 mm p-p
Velocidade máxima	2m/s
Aceleração máxima	100G(980 m/s²)
Frequência de Ressonância de Primeira Ordem	3100 Hz±5%
Efetivo carga	300 kg
Frequência de isolamento de vibração	2.5 Hz
Diâmetro da bobina móvel	Ф240 mm
Peso da bobina móvel	10kg
Parafuso na mesa	16×M10
Vazamento de fluxo	＜10gauss
Momento Excêntrico Permissível	300N·m
Tamanho do equipamento	920Lmmx740Dmmx785mm (sem mesa de expansão)
Peso do equipamento	Aproximadamente 1100Kg (sem mesa de deslizamento horizontal)
LA12K amplificador de potência de comutação digital
Potência de saída	12KVA
Tensão de saída	100V
Corrente de saída	100A
Eficiência do Amplificador	≥90%
Frequência de Comutação	116KHz
Relação Sinal-Ruído (SNR)	≥65dB
Nível de Ruído	≤70dB
Tamanho do amplificador	910Lmmx610Dmmx1150Hmm
Sistema de proteção servo
Função	Temperatura, pressão do vento, sobre-deslocamento, sobre-tensão, sobre-corrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, perda de fase de entrada
Controlador de vibração digital VCSusb-2
Configuração de hardware	2 canais de entrada simultâneos, 1 canal de saída Senoidal, aleatória, choque clássico
Computador de controle	Computador de marca com monitor LCD de 17", teclado e mouse óptico
Software	Com interface de operação bilíngue (chinês/inglês), suporta análise no domínio do tempo e frequência, controle de fonte de sinal, análise de varredura senoidal e mais. Ele pode gerar automaticamente relatórios de teste em WORD e possui funções para exibição de sinal/dados, armazenamento, configuração de parâmetros de teste e análise de dados.
Sensor de aceleração LTE C04A07	Faixa de frequência: 1-8000Hz Sensibilidade: 30pc/g Faixa de temperatura: -40 - 160℃
Mesa de extensão vertical VT60
Material	Alumínio/Liga de magnésio, anodizado duro na superfície
Tamanho da mesa	600mm×600mm
Furo de fixação	Luva de parafuso de aço inoxidável M8, durável e resistente ao desgaste
Uso frequência	Senoidal: 2000 Hz; Aleatória: 2000Hz
Peso	Aproximadamente 45KG
Mesa de deslizamento de filme de óleo horizontal HG60
Material	Alumínio/Liga de magnésio, anodizado duro na superfície
Tamanho da mesa	600mm×600mm
Furo de fixação	Luva de parafuso de aço inoxidável M8, durável e resistente ao desgaste
Uso frequência	Senoidal: 2000 Hz; Aleatória: 2000Hz
Peso	Aproximadamente 57KG
B402S ventilador de refrigeração (incluindo silenciador)
Potência do ventilador	4KW
Vazão do ventilador	40.8m³/Min
Pressão do ventilador	0.049kgf/cm2
Requisitos elétricos
Fonte de alimentação	AC 3-fase 380V/50Hz, 25 KVA
Ar Comprimido	0.6Mpa
Resistência de aterramento	≤4Ω

Desempenho do Equipamento e Vantagens Estruturais

1. Estrutura Otimizada do Corpo da Mesa de Vibração

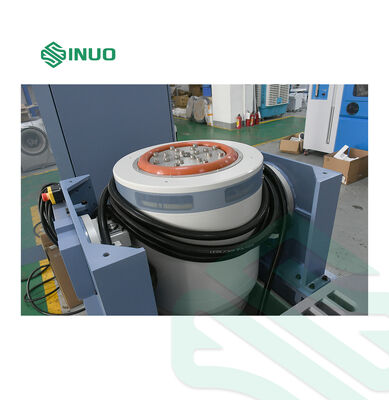

Adota bobina móvel fundida de precisão e polida manualmente, combinada com guia axial de rolamento duplo e sistema de suporte de carga fotoelétrico. Ele suprime efetivamente o desvio axial e o deslocamento rotacional durante testes de vibração de alta frequência, melhorando muito a estabilidade do teste e a vida útil. O design de circuito magnético duplo realiza distribuição uniforme do campo magnético e vazamento de fluxo ultrabaixo, evitando interferência com as amostras de teste e equipamentos circundantes. A superfície adota tratamento anticorrosivo por fosfatização e tecnologia de tinta automotiva de alta qualidade, com excelente resistência ao desgaste e à ferrugem para operação contínua industrial de longo prazo.

Equipado com duto de ar em favo de mel e estrutura de dissipação de calor por desvio de dupla camada, combinado com ventilador de silenciador de baixo ruído, ele resolve o problema de superaquecimento de testes de alta carga por longos períodos, realizando dissipação de calor de baixo ruído e alta eficiência.

2. Amplificador de Potência Digital de Alta Eficiência

O amplificador de potência digital LA12K adota tecnologia IGBT avançada e algoritmo de modulação PWM de multiplicação de frequência senoidal, com relação sinal-ruído de ≥65dB e eficiência de trabalho superior a 90%. Ele atende aos padrões de segurança CE da UE, apresenta saída estável, baixo ruído e forte capacidade anti-interferência. A tecnologia eletrônica de compartilhamento automático de corrente garante saída de energia balanceada, evitando efetivamente a distorção do sinal e garantindo a autenticidade e precisão dos dados do teste de vibração.

3. Sistema de Segurança Servo de Proteção Completa

Mecanismo de proteção de segurança multidimensional integrado, cobrindo proteção contra sobretensão, subtensão, perda de fase, sobrecorrente, sobretemperatura, sobre-deslocamento, falha externa e erro lógico. Ele pode alarmar e parar a máquina automaticamente em caso de condições anormais, protegendo amostras de teste, o corpo do equipamento e os operadores, realizando operação de teste de risco zero.

4. Controlador de Vibração Inteligente de Alta Precisão

Adota processador DSP de ponto flutuante de 32 bits (frequência principal de 300MHz) e chip ADC/DAC de alta resolução de 24 bits, com alcance de controle dinâmico superior a 90dB e relação sinal-ruído superior a 100dB. O design de loop de controle independente separa a operação do PC do controle do sistema, garantindo resposta em tempo real e precisão de controle ultr alta.

Suporta três modos de teste principais: vibração aleatória, varredura senoidal e choque clássico. Ele abrange ricos modos de varredura, formas de onda de pulso e bandas de frequência, atende aos padrões MIL-STD-810, ISO e industriais. O sistema bilíngue chinês/inglês suporta geração com um clique de relatórios de teste em Word/PDF, com análise completa de dados, exibição de curvas e funções de armazenamento de dados, conveniente para certificação de laboratório e arquivamento de inspeção de qualidade de fábrica.

5. Capacidade de Expansão de Teste Multidirecional

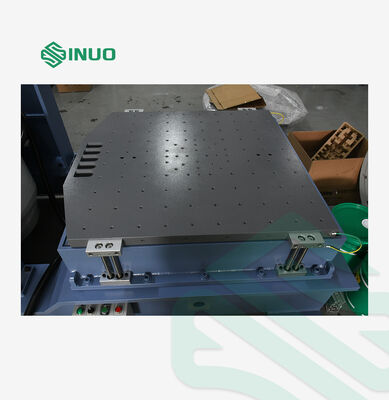

Equipado com plataformas de teste vertical e horizontal de liga de magnésio de 600*600mm, com superfície anodizada dura e luvas de parafuso de aço inoxidável M8 duráveis, suportando testes de alta frequência de longo prazo. A mesa de deslizamento de filme de óleo horizontal independente é equipada com base de granito natural e fonte de óleo separada, com forte restrição lateral e alta resistência ao momento de tombamento, atendendo aos requisitos de teste de vibração em múltiplos ângulos e multidirecionais de espécimes grandes e irregulares.
