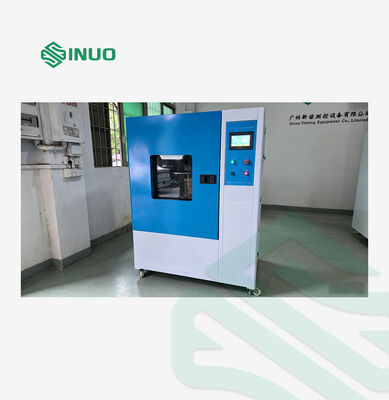

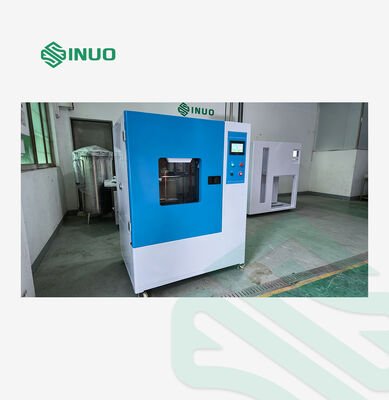

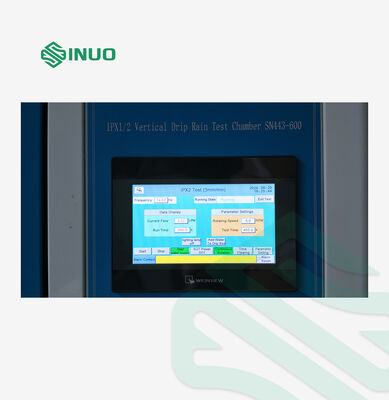

IEC 60529 IPX1-2 Câmara de ensaio de chuva por gotejamento vertical para peças eletrónicas e automóveis

Parâmetros técnicos

Parâmetros estruturais

Tamanho da placa de gotejamento

Aproximadamente L600 × W600 mm

Tamanho da câmara interna

L800 × D800 × H1000 mm

Dimensão externa global

Aproximadamente L1250 × D1020 × H1750 mm

Diâmetro do buraco de gotejamento

Ø0,4 mm

Espaçamento entre os buracos de gotejamento

20 × 20 mm

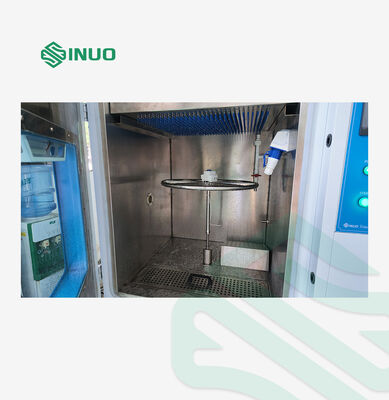

Diâmetro da plataforma giratória

Ø600 mm

Parâmetros funcionais

Volume de precipitação

IPX1: 1±0,5 mm/min
IPX2: 3±0,5 mm/min

Modo de regulação de fluxo

Ajuste manual

Modo de elevação da placa de gotejamento

Tipo fixo não elevável; elevação realizada por uma plataforma giratória de suporte de amostras

Altura de elevação da plataforma giratória

400-700 mm

Capacidade de carga da plataforma giratória

50 kg

Ângulo de inclinação do tocadiscos

0° ou 15° (referência horizontal)

Velocidade de rotação da plataforma giratória

1 r/min (para ensaio IPX1)

Intervalo de tempo de ensaio

0-999 min

Dispositivos de protecção de segurança

Protecção contra fugas de terra, protecção contra a escassez de água, protecção contra curto-circuito

Parâmetros elétricos

Fornecimento de energia

AC 220V

Potência nominal

1.0 kW

Acessórios padrão

1 exemplar do manual de funcionamento
1 cópia do certificado de fábrica
1 cartão de garantia do equipamento
1 cartucho de filtro
100 agulhas de gotejamento de ensaio
20 bases de agulha de gotejamento de latão

Condições de funcionamento

O utilizador deve garantir as seguintes condições e completar as ligações correspondentes.

Local de instalação

1. Piso plano com drenagem suave; os pisos e as paredes devem ser impermeáveis e equipados com canalizações ou fosso de drenagem.
2. Capacidade de carga do piso ≥ 200 kg/m2
3. Local bem ventilado
4. Não há vibrações fortes em torno do equipamento
5. Nenhuma interferência de campo eletromagnético forte em torno do equipamento
6. Sem substâncias inflamáveis, explosivas ou corrosivas ou poeira perto do equipamento
7. Espaço adequado para operação e manutenção em torno da unidade: 600 mm de distância livre nas laterais traseira, esquerda, direita e superior
8. 1200 mm de espaço livre na parte dianteira do equipamento

Condições ambientais

· Temperatura: 5°C ~ 35°C
· Umidade relativa: ≤ 85% RH
Pressão atmosférica: 86 kPa ~ 106 kPa

Condições de alimentação

Voltagem e Frequência

AC 220V±10%, 50Hz±10%; fio vivo + fio neutro + fio de terra protetora

Potência instalada

1.0 kW

Resistência Protetora da Terra

Resistência de aterragem de proteção inferior a 4 Ω

Interruptor de alimentação

1. O utilizador deve instalar no local de instalação um disjuntor de corrente residual independente (RCCB) de capacidade correspondente exclusivamente para este equipamento.
2. Interruptores de faca ou tomadas de parede são proibidos.
3. O interruptor de corrente residual deve ser instalado a menos de 2 metros do equipamento.

Requisitos de abastecimento de água

1. O utilizador deve fornecer um abastecimento de água com uma pressão de água ≥ 0,2 MPa, equipado com uma torneira de água de 4 pontos no local de instalação.
2. A torneira de água deve estar a menos de 2 metros do equipamento.

Requisitos de abastecimento de ar

É necessário um compressor de ar; pressão de ar recomendada: 0,6 ~ 0,8 MPa.
