Teste de curto-circuito externo controlado a temperatura IEC60086-4 Cláusulas 6.5

Testador de Curto-Circuito Externo com Controle de Temperatura IEC60086-4 Cláusula 6.5 Anexo B

Visão Geral do Produto:

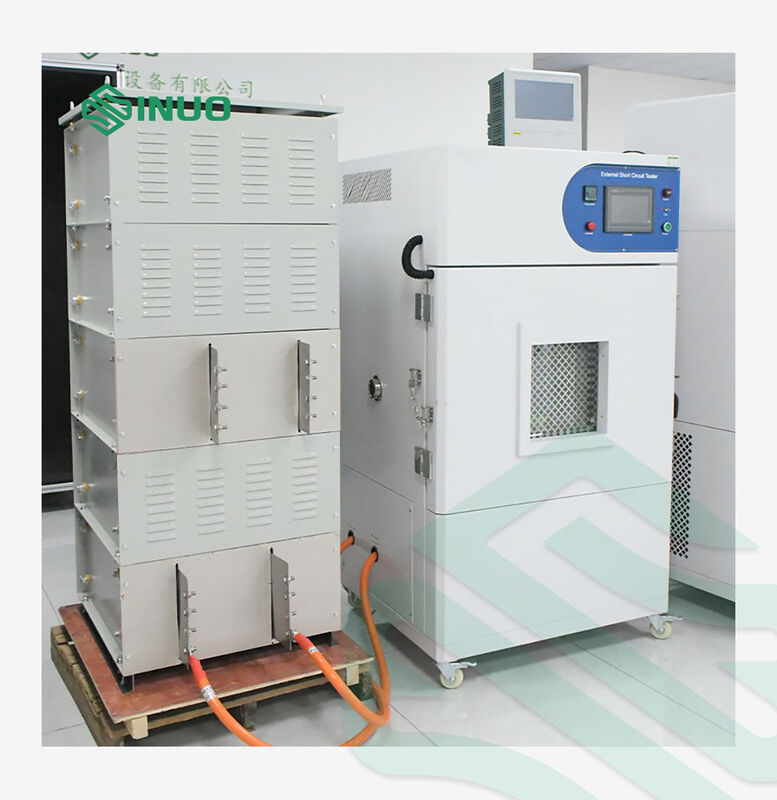

O Testador de Curto-Circuito Externo com Controle de Temperatura é projetado para testes de segurança de baterias de lítio, testes de abuso de células de bateria e testes de curto-circuito externo.

Com uma corrente de carga máxima de 1000A, resistor interno de 20mΩ e tempo de resposta DC de ≤5μs, o sistema fornece um ambiente de teste de curto-circuito de alta corrente controlado e repetível.

A câmara integrada com controle de temperatura, monitoramento da temperatura da superfície da bateria, controle automático por PLC, exaustão de fumaça e proteção à prova de explosão o tornam adequado para laboratórios de P&D de baterias, laboratórios de testes de segurança e aplicações de controle de qualidade.

Normas aplicáveis:

Está em conformidade com a norma UN38.3 cláusula 4.5 Teste T.5, UL 1642, IEC 62619:2017 cláusula 7.2.1, IEC62133-1:2017 cláusula 7.3.2, IEC62133-2:2017 cláusula 7.3.1 e 7.3.2, IEC62133:2014 cláusula 7.3.2, 8.3.1, 8.3.2, IEC60086-4 cláusula 6.5.1, IEC60086-4 cláusula 6.5.8 6.5.9, e assim por diante.

Principais Características

• Corrente de carga máxima de 1000A para testes de curto-circuito de bateria de alta corrente
• Tempo de resposta DC de ≤5μs para resposta rápida a curto-circuito
• Resistor interno de 20mΩ para testes controlados de curto-circuito externo
• Faixa de temperatura: RT+10°C a 100°C
• Monitoramento de temperatura da superfície da bateria em 2 canais, faixa de -20 a 800°C
• Controle PLC + tela sensível ao toque para operação automática de teste
• Aquisição de corrente DC de 0 a 1000A com precisão de ±0,5% F.S.
• Exaustão de fumaça integrada, alívio de pressão e proteção de segurança à prova de explosão

Desempenho básico:

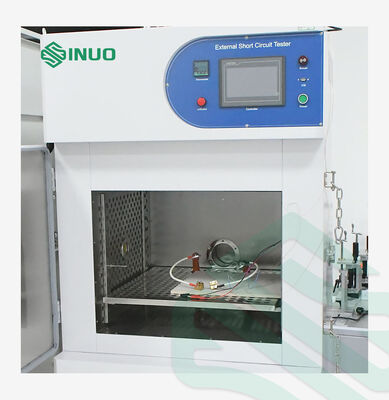

1. Operação e controle simples: interface homem-máquina com tela sensível ao toque, controle de edição por toque; a bateria é colocada na prateleira do termostato. Feche a porta e pressione o botão de teste na tela sensível ao toque para completar o teste automaticamente.
2. Segurança e à prova de explosão: As caixas interna e externa foram reforçadas no design.
3. Design estético geral: aparência bonita e elegante.
4. Conveniente para mover para a posição: A parte inferior do equipamento é projetada com rodas universais e pés niveladores para facilitar a movimentação e fixação do equipamento.

Requisitos e etapas do teste:

1. Após o equipamento entrar no laboratório, ajuste a distância entre a frente, traseira, esquerda e direita do equipamento, ajuste os pés niveladores para que a base fique nivelada e fixe os copos de rodízio.
2. Conecte o cabo de alimentação ao dispositivo e teste a máquina. Somente quando não houver problemas, você poderá entrar no teste do produto.

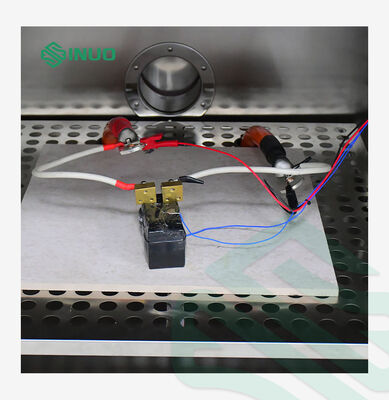

3. Defina os parâmetros de teste, coloque a bateria na prateleira da caixa de teste interna, feche a porta e inicie o teste.
4. Durante o teste, a porta não pode ser aberta à vontade até que o teste seja concluído. Após o tempo de observação expirar, a porta pode ser aberta para verificar a bateria.

Parâmetros técnicos:
