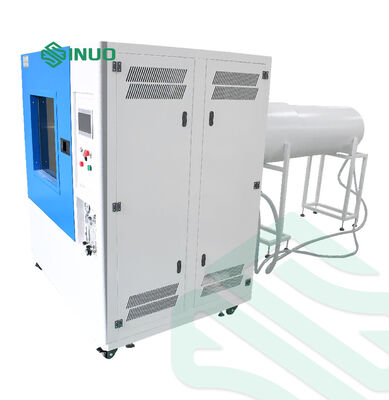

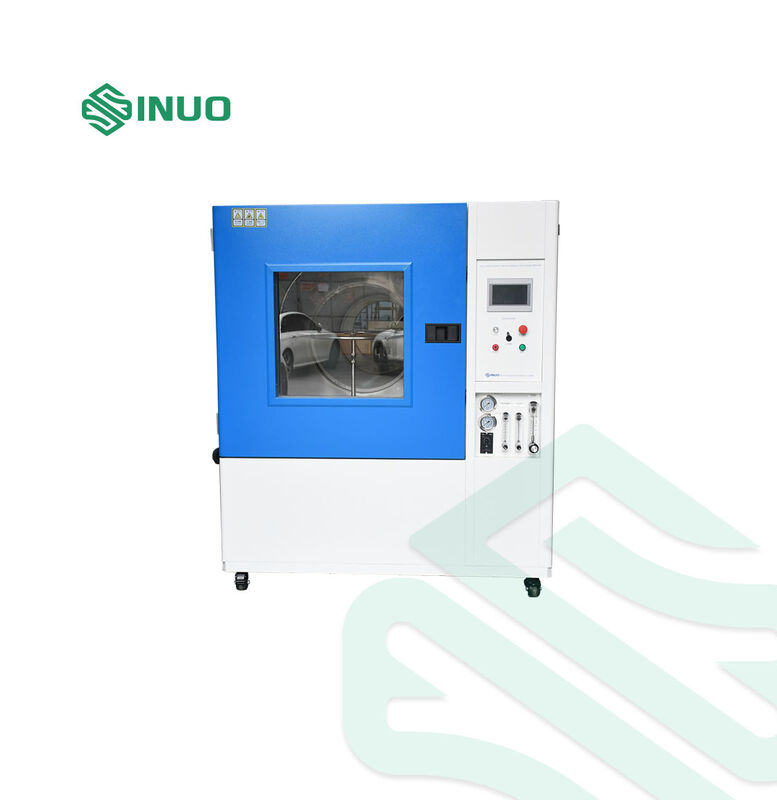

Equipamento de Teste de Jato de Água de Alta Pressão IEC 60529 IPX5 IPX6 Câmara à Prova d'Água

A Câmara de Teste à Prova d'Água IPX5 IPX6 é projetada para testes de proteção contra ingresso IEC 60529 e classificação IP. Possui bicos de jato de água dedicados, fluxo e pressão ajustáveis, um prato giratório motorizado e circulação contínua de água para testes confiáveis e repetíveis.
Adequada para produtos elétricos, eletrônicos, de iluminação e automotivos, a câmara suporta testes à prova d'água para desenvolvimento de produtos, inspeção de qualidade e verificação de conformidade.

Equipada com dois bicos de pulverização dedicados em aço inoxidável:

• IPX5: Bico de Ø6,3 mm
• IPX6: Bico de Ø12,5 mm

O sistema suporta dois níveis de teste de jato de água de alta pressão em uma única câmara de teste.

O sistema de pulverização de água incorpora um medidor de fluxo digital e manômetro para monitoramento e ajuste das condições de teste.

A água coletada no fundo da câmara é retornada ao tanque e recirculada continuamente, tornando o sistema adequado para testes repetidos de à prova d'água.

A prato giratório de 1600 mm de diâmetro gira a uma velocidade ajustável de 1–7 rpm, ajudando a expor diferentes superfícies da amostra ao jato de água.

O controlador de tela sensível ao toque LCD permite que os operadores definam o tempo de teste e controlem o processo de teste de forma conveniente.

A câmara e a tubulação de pulverização são fabricadas em Aço inoxidável SUS304 para durabilidade e resistência à exposição contínua à água.

O sistema opera através de um sistema de circulação de água de alta pressão em circuito fechado.
A água é armazenada no tanque na parte inferior da câmara. Durante o teste, a bomba retira água do tanque e a pressuriza antes de entregá-la através da tubulação de pulverização em aço inoxidável.

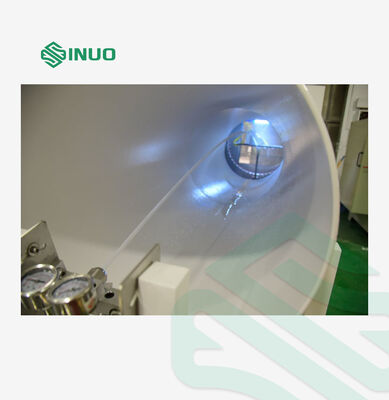

Para testes IPX5 e IPX6, o bico de pulverização correspondente direciona a água para a amostra de teste. A amostra é posicionada no prato giratório motorizado, enquanto o prato giratório gira na velocidade predefinida.
A taxa de fluxo de água e a pressão de pulverização são monitoradas durante o teste, e a água é coletada e retornada ao tanque para circulação contínua.
Esta configuração ajuda a fornecer condições estáveis e repetíveis para testes de proteção IP e avaliação de proteção contra ingresso.

Tamanho da Câmara Interna	2000*2000*1000mm(L*P*A)
Tamanho da Câmara Externa	Aprox.4800*2060*1800mm(L*P*A)
Tamanho da Amostra
Diâmetro do Prato Giratório	1600 mm
Capacidade de Carga do Prato Giratório	10 kg
Número de Bicos de Pulverização	2; 1 para IPX5 e 1 para IPX6
Superfície de Exposição à Água	Lado do produto
Distância Bico-Amostra	2500*3000mm
Diâmetro do Orifício do Bico	IPX5:φ6,3 mm IPX6:φ12,5 mm
Taxa de Fluxo de Água	IPX5:12,5±0,625(L/min) IPX6:100±5(L/min)
Diâmetro da Tubulação	Mangueiras de alta pressão de 1/4 de polegada e 1 polegada, 1 de cada
Pressão de Pulverização de Água	30–200 kPa, ajustável de acordo com a taxa de fluxo
Velocidade do Prato Giratório	1–7 rpm
Duração da Pulverização	3, 10, 30, 9999 min, ajustável
Tempo de Operação	1–9999 min, ajustável
Sistema de Circulação de Água	Circulação contínua de água
Manômetro	Exibe a pressão de pulverização de água
Sistema de Controle	Sistema de controle por tela sensível ao toque autodesenvolvido (Teelong)
Sistema de Pulverização	Bomba de água, manômetro e suporte de tubulação de pulverização fixa
Material da Tubulação de Pulverização	Aço inoxidável
Material da Câmara	Aço inoxidável SUS304
