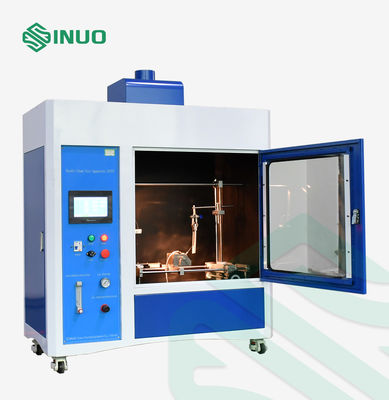

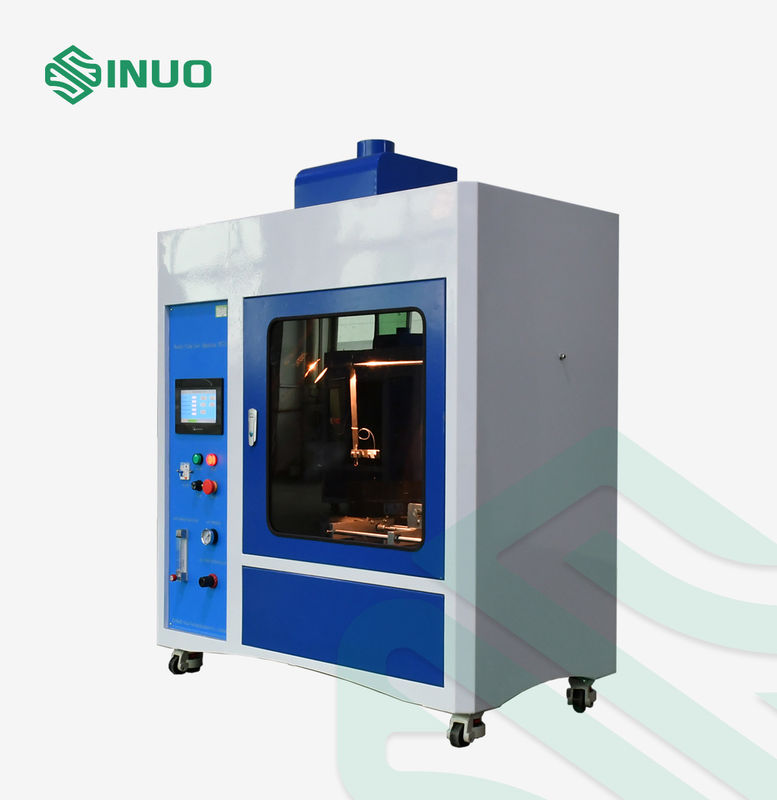

IEC 60695-11-5 Tester de chama por agulha com controlo PLC e ecrã táctil

O aparelho de ensaio de chama de agulha é concebido para avaliar o risco de incêndio de produtos elétricos e electrónicos, componentes, materiais isolantes e materiais sólidos combustíveis em condições de falha.

O testador aplica uma chama de agulha controlada à amostra de ensaio num ângulo especificado e avalia se o material se inflama, bem como a duração da chama e o comportamento de combustão após a exposição..

O equipamento foi concebido em conformidade com a norma IEC 60695-11-5 e é adequado para ensaios com a chama da agulha em condições de ensaio especificadas.

Com controle PLC e uma tela sensível ao toque colorida de 7 polegadas, o SN773 fornece operação de teste automatizada e monitoramento de parâmetros conveniente para aplicações de laboratório e controle de qualidade.

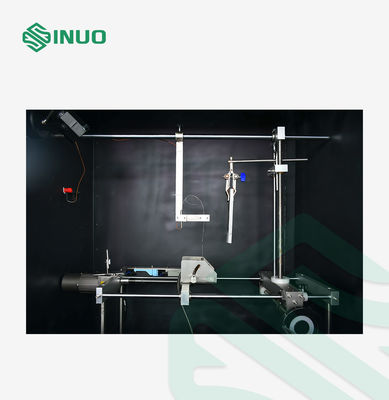

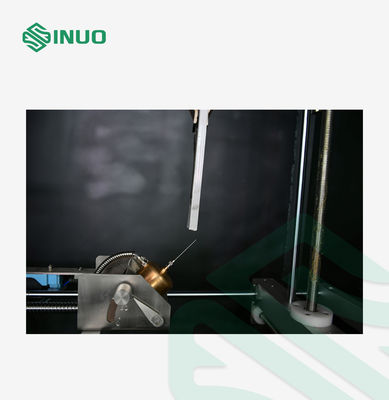

O ensaio utiliza um queimador em forma de agulha alimentado com gás butano.45°à amostra durante o ensaio.

Aplica-se uma chama especificada à amostra durante o tempo necessário.

• Se a amostra se inflama
• Se a combustão continua após a aplicação da chama
• Duração da queima
• Propagação da chama ou comportamento de combustão

O ensaio ajuda a avaliar a resistência dos materiais e componentes à ignição causada por uma pequena chama externa em condições anormais ou de falha.

O sistema de controlo PLC automatiza a sequência de ensaio e melhora a repetibilidade dos ensaios.

Uma interface com ecrã táctil fácil de usar permite aos operadores definir e monitorizar os parâmetros de ensaio de forma conveniente.

A altura da chama é ajustável a 12 ± 1 mm e pode ser verificada com o visor de altura da chama fornecido.

O temporizador integrado suporta a medição precisa da ignição e da duração da combustão.

O procedimento de ensaio inclui um sistema independente de calado de ar para ajudar a manter as condições de ensaio exigidas.

Parâmetro/modelo	SN773
Tensão de funcionamento	AC 220V/50Hz
Controle	PLC
Exibição	Ecrã táctil de 7 polegadas
Dispositivo de cronometragem	9999X0.1S
Combustível	Furação internaφ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, aço inoxidável
Ângulo de combustão	inclinação de 45° (exame) ou vertical (quando se ajusta a altura da chama)
Altura da chama	12 ± 1 mm ajustável ((com manômetro de altura da chama)
Categoria de gás	95% de butagas (pode utilizar o gás do isqueiro engarrafado)
Intervalo de ensaio de temperatura	0~1000°C
Requisito de aquecimento por chama	De 100° a 700°,tempo para valores normais no intervalo de 23,5S±1S
Termócopo de temperatura	φ0,5 blindagem de níquel-cromo/níquel de alumínio
Loja de trabalho	0.5 cubo, caixa de aço inoxidável, fundo de yogun preto.
Processo de ensaio	Procedimento de ensaio controlo automático, calado de ar independente
Ajuste do tamanho do volume	Ajuste do medidor de caudal
Acessórios	Um tabuleiro de pinho branco *1 Papel de tecido *5 Medidor de altura da chama conforme figura A.3 *1 Um comando remoto*1: Um tubo de escape de folha de alumínio *1
Tamanho e peso do equipamento	1100 mm* 550 mm* 1100 mm, 120 kg
Conforme à norma	IEC 60695-11-5, etc.
