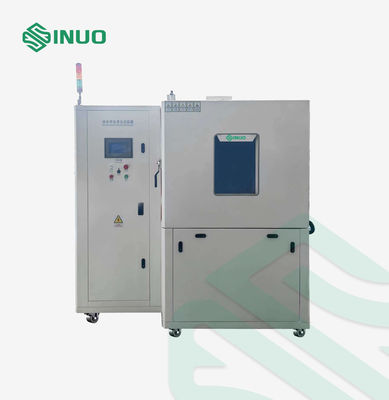

ISO16750-4 Câmara de ensaio de choque térmico para partes de veículos

M3499-1:2017

ISO 16750-4:2010

VW80000: 2009-10

etc.

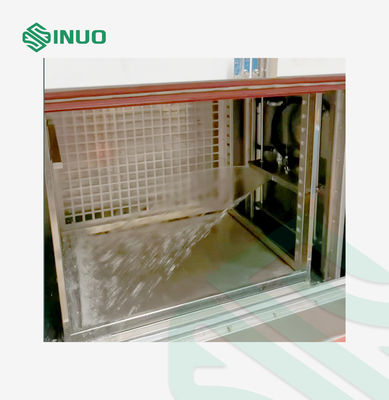

O sistema de calibração de bico e pressão é fabricado em estrita conformidade com as especificações da GB/T28046.4-2011:5.4, aço inoxidável SUS316, destacável. O display fora da caixa pode controlar o fluxo do bico e outras funções

Este equipamento adota uma estrutura de formação de soldagem integrada.

A. Material da caixa externa: chapa de aço com pintura plástica

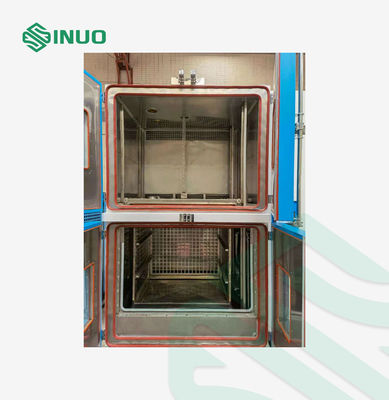

B. Tanque interno: aço inoxidável SUS316 é usado para toda a caixa interna e o interior da porta

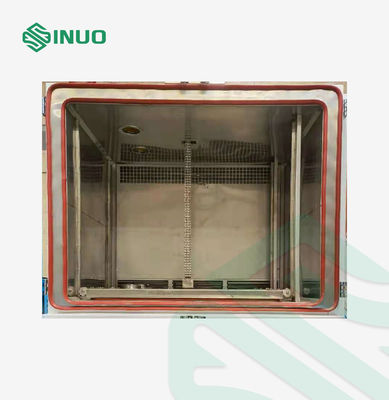

Estrutura de porta única; a porta contém janelas de observação e tiras de vedação resistentes a altas temperaturas (tiras de vedação de dupla camada) para garantir que a água e a temperatura do teste não vazem.

Vidro temperado a vácuo multicamadas, há luzes na caixa e a janela de observação não reflete luz.

Aquecedor: aquecedor elétrico de nicromo

Modo de controle: modulação de largura de pulso de período igual sem contato, SSR (relé de estado sólido)

Adota compressor francês Tecumseh ou similar

Condensador: Um condensador com aletas é usado para fornecer um local para resfriamento e refrigerante para fornecer troca de calor frio e quente para o sistema de refrigeração

Trocador de calor: trocador de calor de liga de titânio (nenhum trocador de calor de material propenso a ferrugem é permitido)

Dispositivo de estrangulamento: A válvula de expansão e o tubo capilar são usados para combinar e controlar, como dispositivo de estrangulamento deste equipamento, de modo que o estado do refrigerante possa ser alterado após passar por este dispositivo

Rodízios: 4

Suporte de pé: 4 suportes de pé fixos

Termostato: controlador de tela sensível ao toque colorida de 7 polegadas

Modo de operação: As condições de teste podem ser programadas arbitrariamente dentro do escopo da capacidade de teste

Precisão de controle: 0.1℃

Modo de controle: controle automático P.I.D

Medição de temperatura: resistência de platina PT100

Controlador de tela sensível ao toque colorida verdadeira de 7": A tela sensível ao toque pode controlar a temperatura na caixa, a temperatura do tanque de água, a vazão, a bomba de água e o tempo de teste, etc.; a vazão e a temperatura são exibidas diretamente na tela sensível ao toque, e a corrente constante e a temperatura constante automáticas são usadas.

Proteção de sequência de fase e perda de fase da alimentação principal; proteção contra vazamento; proteção contra sobrecarga e curto-circuito

O interruptor de alimentação principal tem função de proteção contra vazamento;

Equipado com dispositivo de proteção de segurança da via fluvial; alarme de falta de água.

O piso é plano e bem ventilado;

Não há vibração forte ao redor do dispositivo;

Não há campo eletromagnético forte ao redor do dispositivo;

Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento;

Espaço apropriado para uso e manutenção é reservado ao redor do equipamento, consulte o manual para detalhes

Temperatura: 5℃～35℃

Umidade relativa: ≤85%

Pressão do ar: 86kPa～106kPa

AC380V trifásico de cinco fios

Faixa de flutuação permitida de tensão: AC (380 ± 38) V

Faixa de flutuação permitida de frequência: (50±0.5)Hz

A resistência de aterramento do fio de aterramento de proteção é inferior a 4Ω

O usuário é obrigado a configurar o disjuntor de ar ou energia da capacidade correspondente para o equipamento no local de instalação, e

E este interruptor deve ser usado independentemente para este dispositivo
